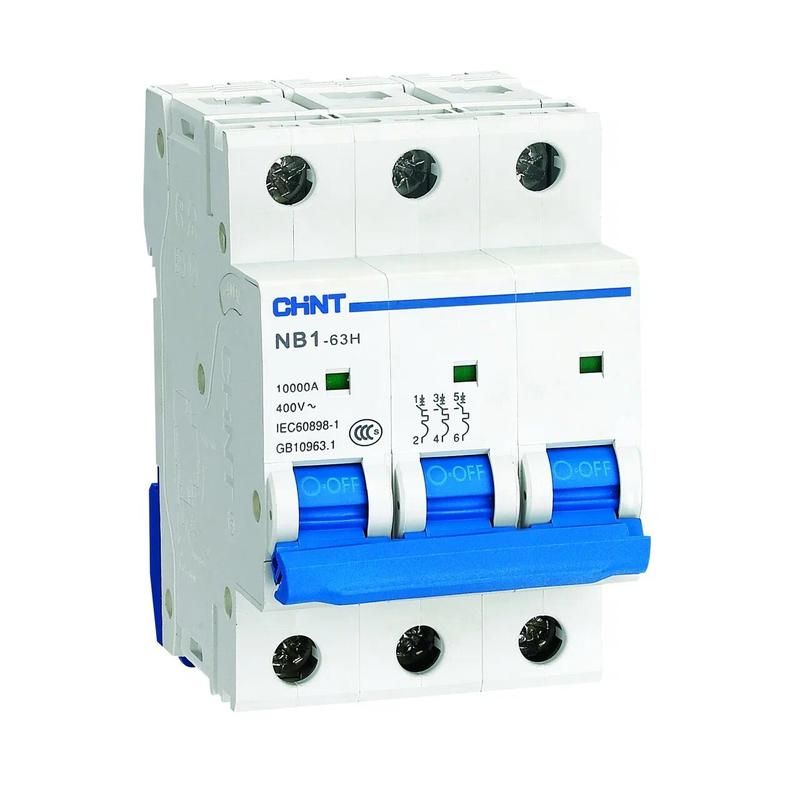

Выключатель автоматический трехполюсный NB1-63H 3P 3A 10кА х-ка C (R) | 179872 CHINT

Автоматический выключатель NB1-63H - трёхполюсный модульный аппарат с номинальным током 3 А и отключающей способностью 10 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, а артикул 179872 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Выключатель NB1-63H используется для защиты трёхфазных электрических цепей с напряжением до 400 В и частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется там, где требуется защита оборудования - например, насосов, вентиляторов, малых станков, конвейеров и других трёхфазных потребителей с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, для которой рассчитана защита
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для средних пусковых токов (например, двигатели, трансформаторы)
• Напряжение изоляции: 500 В - предельное напряжение, которое не вызовёт пробоя изоляции
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке (по 18 мм каждый)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Рабочая температура: от -25C до +40C - подходит для помещений с нормальным микроклиматом, не для улицы или холодильных камер
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (типичные условия внутри щита)
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы, подходят провода сечением до 16 мм2 (медные). Также возможна установка шин типа PIN и FORK. Выключатель NB1-63H совместим со всеми другими модулями серии NB1-63 - можно собирать компактные щиты с различными функциональными элементами. Для подключения используйте только качественные клеммы, плотно затягивайте винты - слабый контакт может привести к нагреву даже при номинальном токе.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах с классом токоограничения 3, что повышает безопасность при аварийных режимах. Устройство имеет механический индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено), что исключает необходимость проверки мультиметром при визуальном осмотре.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных КЗ
• Характеристика C - идеально балансирует чувствительность и отказ от ложных срабатываний при пуске двигателей
• Гибкость комплектации - возможно добавление вспомогательных контактов, расцепителей и сигнальных устройств
• Надёжная конструкция - корпус из самозатухающего пластика, внутренние механизмы с высокой долговечностью
• Универсальная ширина - легко интегрируется в любые типовые щиты

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели); для них лучше выбрать характеристику D
• Не работает при температуре ниже -25C - не подходит для холодных складов или уличных щитов
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо использовать отдельный дифференциальный автомат или УЗО
• Не предназначен для частого ручного включения/отключения - это не рубильник, а защитное устройство

Примеры использования

• Защита трёхфазного воздушного компрессора мощностью до 2,2 кВт
• Щит управления конвейерной линией с несколькими двигателями
• Распределительный щит офисного здания для питания серверной группы
• Автоматизация системы вентиляции в производственном цеху

Практические советы

• Выбирая автомат NB1-63H 3A, убедитесь, что суммарная нагрузка цепи не превышает 3 А - особенно при длительной работе
• При сборке щита оставьте минимум 10 мм свободного пространства вокруг аппарата для лучшего теплоотвода
• Если нужна удалённая сигнализация срабатывания - заказывайте версию с дополнительным контактом XF9J
• Для защиты от перепадов напряжения можно установить расцепитель V9 - он отключит выключатель при выходе напряжения за пределы +-15%
• Не путайте с двухполюсными аналогами - трёхполюсный вариант отключает все фазы сразу, что важно для безопасности при ремонте
