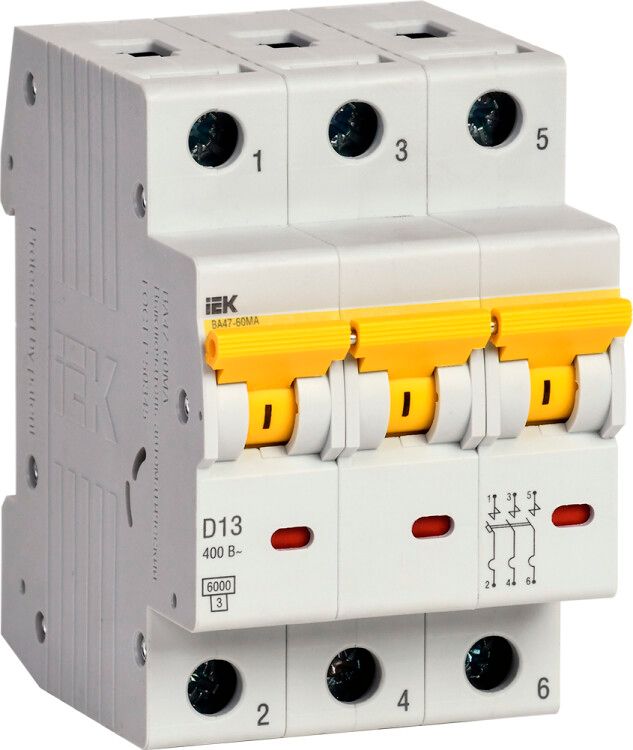

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 13А 6кА D | MVA33-3-013-D IEK

Автоматический выключатель трехполюсный ВА47-60МА без теплового расцепителя 3P 13А 6кА D от IEK (ИЭК) предназначен для защиты цепей от короткого замыкания в системах, где не требуется защита от перегрузки. Артикул mva33-3-013-d используется в промышленных и коммерческих установках с высокими пусковыми токами.

Назначение и область применения

Этот автоматический выключатель защищает электроустановки исключительно от короткого замыкания - он не реагирует на длительную перегрузку, так как не имеет теплового расцепителя. Подходит для оборудования, где пусковые токи близки к рабочим, а защита от перегрева обеспечивается другими средствами. Часто применяется в системах аварийной вентиляции, пожаротушения, насосных станциях и других критически важных контурах, требующих быстрого отключения при КЗ.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 13 А
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токах в 10–20 раз выше номинального, что позволяет избежать ложных срабатываний при пуске мощных нагрузок
• Частота: 50 Гц
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 3 модуля (52,5 мм)
• Рабочая температура: от -40 C до +50 C
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 13А 6кА D устанавливается на стандартную DIN-рейку типа TS35. Совместим со всеми сериями щитов, поддерживающими модульную сборку. Для правильного монтажа важно проверить соответствие сечения провода: для 13 А рекомендуется медный провод сечением не менее 2,5 мм2. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Монтаж возможен в любом положении, но предпочтителен вертикальный - согласно требованиям производителя.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Несмотря на отсутствие тепловой защиты, устройство прошло испытания на механическую прочность, термическую устойчивость и надёжность отключения. Сертифицировано для работы в условиях промышленного и коммерческого использования.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжное отключение даже при серьёзных КЗ
• Характеристика D позволяет использовать в цепях с высокими пусковыми токами - например, у двигателей, трансформаторов, светодиодных светильниках с импульсными источниками питания
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях, на улице внутри щитов, в холодильных камерах
• Совместим с серией KARAT - легко интегрируется в уже существующие щиты с этим типом аппаратов

Ограничения применения

• Не подходит для защиты цепей, где возможна длительная перегрузка - например, освещение, розеточные группы, бытовая техника
• Не следует использовать в качестве основного аппарата защиты в жилых домах - требование ПУЭ запрещает применение выключателей без тепловой защиты в таких случаях
• IP20 не допускает установку во влажных или пыльных местах без дополнительной защиты корпуса
• Требуется обязательная внешняя защита от перегрузки - например, через тепловое реле, контактор с термореле или другой автомат с тепловой защитой в последовательной цепи

Примеры использования

• Защита силового кабеля от насоса пожаротушения - пусковой ток велик, но перегрузка контролируется реле времени
• Щит аварийной вентиляции - отключение происходит только при КЗ, чтобы система не отключилась случайно при скачке тока
• Цепь управления частотным преобразователем - преобразователь сам регулирует ток, а автомат лишь защищает от пробоя
• Линии питания больших LED-светильников с импульсными драйверами - высокий пиковый ток при включении

Практические советы

• Выбирая автоматический выключатель ВА47-60МА без теплового расцепителя 3P 13А 6кА D, всегда убедитесь, что в цепи есть другое устройство, обеспечивающее защиту от перегрузки
• Проверьте совпадение номинального тока (13 А) с расчетным током нагрузки - не используйте для нагрузок выше 11–12 А, чтобы избежать постоянного нагрева
• При использовании в составе щита серии KARAT - можно сочетать с другими аппаратами этой же серии, сохраняя единый стиль и совместимость
• Не забудьте указать в проекте, что этот автомат работает только против КЗ - это важно для инспекторов и будущего обслуживания
• При замене старого автомата - сравните габариты: 3 модуля = 52,5 мм, не все щиты позволяют установить трёхполюсные модели без переделки
