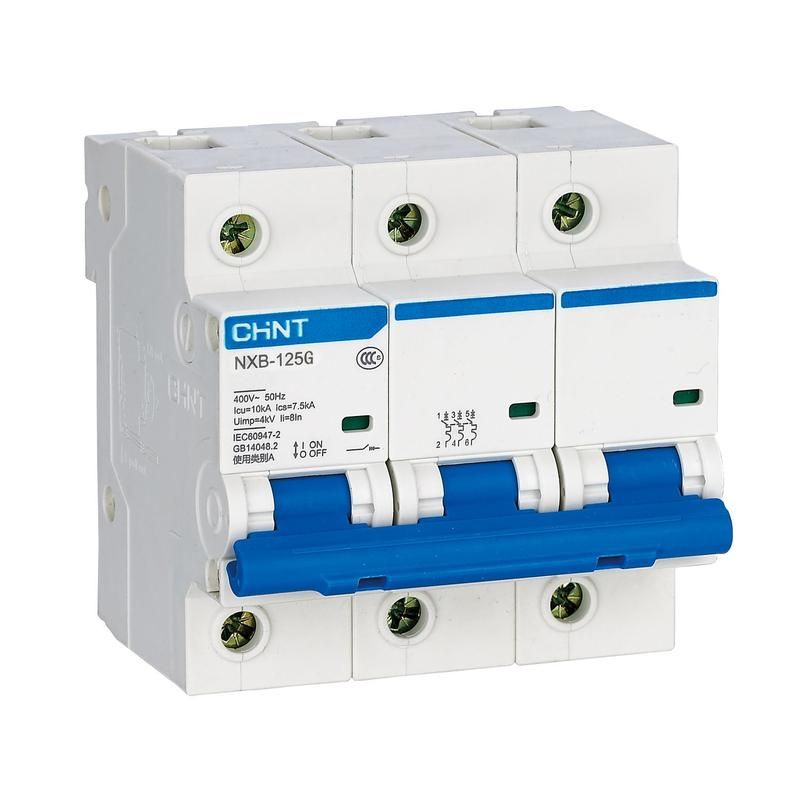

Выключатель автоматический трехполюсный NXB-125 3P 63А 10kA х-ка D (R) | 816138 CHINT

Автоматический выключатель NXB-125 (R) - трёхполюсный модульный аппарат с номинальным током 63 А и характеристикой срабатывания D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам.

Назначение и область применения

Выключатель NXB-125 (R) используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Применяется в распределительных щитах жилых, офисных и промышленных зданий. Может устанавливаться там, где есть доступ необученного персонала - благодаря защищённой конструкции и четкой индикации состояния.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: D - срабатывает при токе 12×I_n +-20%, подходит для нагрузок с высоким пусковым током
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 4,5 модуля (81 мм)
• Рабочая температура: от -25 C до +40 C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Категория применения: A - для защиты кабелей и проводов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому три полюса занимают 4,5 модуля. Подключение осуществляется через клеммы для кабеля, шин типа PIN или FORK. Максимальное сечение кабеля - до 25 мм2 (по стандарту IEC). Устройство совместимо с другими элементами серии NXB-125: можно добавить вспомогательные контакты, сигналы аварии или расцепители (например, SHT-H3, OUVT-X3), если требуется удалённое управление или контроль состояния.

Безопасность и стандарты

Выключатель NXB-125 (R) соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах с доступом необученного персонала. Индикатор положения контактов (зелёное/красное окно) позволяет визуально определить состояние аппарата - включен/выключен/сработал. Наличие класса токоограничения 3 повышает безопасность при КЗ, снижая тепловую и механическую нагрузку на кабели и оборудование.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с мощными источниками питания
• Характеристика D - минимизирует ложные срабатывания при пуске двигателей
• Гибкость комплектации - возможность добавления дополнительных модулей (сигнализация, расцепители)
• Долгий срок службы - 20 тыс. механических и 10 тыс. электрических циклов
• Простая визуальная индикация - легко диагностировать причину отключения

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - работает только с переменным током (AC)
• Не подходит для защиты цепей с очень частыми включениями (более 10 раз в час) - риск преждевременного износа
• Требуется соблюдение условий температурного режима (-25…+40 C); при более низких температурах возможны проблемы с механикой
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита конвейера на пищевом производстве
• Распределительный щит торгового центра с группой мощных светильников
• Линия питания компрессора в холодильном оборудовании

Практические советы

• Выбирая NXB-125 (R), проверьте, что расчетный пусковой ток вашего оборудования не превышает 12×63 = 756 А - иначе возможны ложные отключения
• При монтаже используйте кабель сечением не менее 10 мм2 для 63 А - чтобы избежать нагрева
• Если требуется дистанционное управление или сигнализация срабатывания - выбирайте версию с дополнительными модулями (AX3-X3, AL-X3)
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Перед первым включением убедитесь, что все соединения затянуты моментом 1,5–2,0 Нм - указано в документации CHINT
