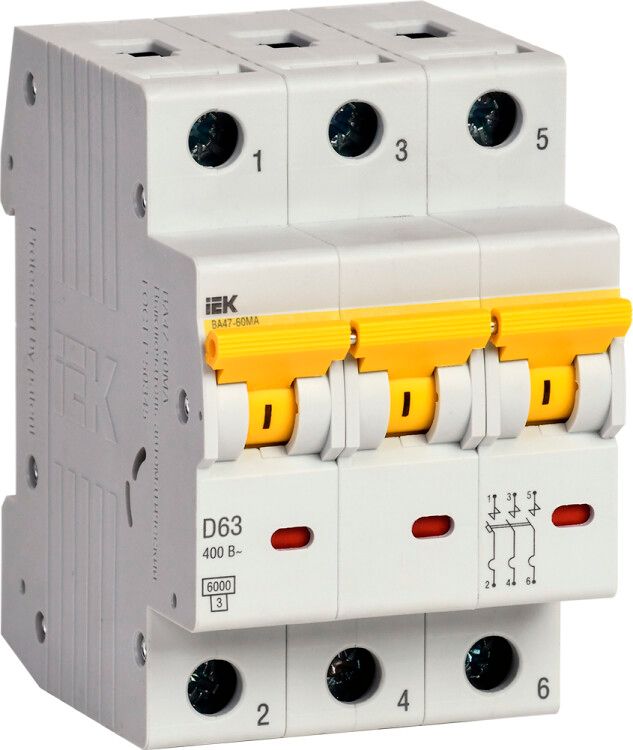

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 63А 6кА D | MVA33-3-063-D IEK

Автоматический выключатель модульный 3P 63А 6кА ВА47-60МА без теплового расцепителя - это устройство для защиты электрических цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Произведён брэндом IEK в серии KARAT, артикул mva33-3-063-d. Отсутствие теплового расцепителя делает его специализированным решением для задач, где требуется исключительно быстрое отключение при аварийных токах.

Назначение и область применения

Устройство защищает электроустановки только от токов короткого замыкания. Тепловая защита от перегрузок здесь отсутствует - её функции выполняют другие аппараты в системе. Подходит для установки там, где важна надёжность и скорость реакции на КЗ, а перегрузки контролируются отдельно - например, через контакторы или термореле.

• Распределительные щиты и вводно-распределительные устройства (ВРУ)
• Панели управления системами аварийной вентиляции и пожаротушения
• Цепи с постоянным нагрузочным режимом, где перегрузки исключены или регулируются вне автомата

Технические характеристики

• Номинальный ток: 63 А - максимальный длительный ток, который выдерживает аппарат без повреждений
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - высокая уставка для пусковых токов; подходит для оборудования с большими импульсными нагрузками (например, двигатели, насосы)
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Частота: 50 Гц - для сетей России и стран СНГ
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от пыли и воды
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (при условии герметичного корпуса щита)
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный 3P 63А 6кА ВА47-60МА монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в щитах с достаточным свободным местом - требует 3 модуля (54 мм). Совместим со всеми компонентами серии KARAT и другими изделиями IEK, соответствующими нормам IEC/EN 60947-2.

Подключение проводов: зажимы рассчитаны на медные жилы сечением до 25 мм2. Перед монтажом проверьте соответствие сечения кабеля и момента затяжки - избыточная затяжка может повредить контакт.

Безопасность и стандарты

Соответствует требованиям международного стандарта IEC/EN 60947-2. Сертифицирован для использования в промышленных и коммерческих объектах. Наличие сертификатов подтверждает надёжность отключения при КЗ и долговечность конструкции.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных авариях
• Характеристика D позволяет использовать с оборудованием, имеющим большие пусковые токи - например, с двигателями мощностью до 15 кВт
• Отсутствие теплового расцепителя снижает риск ложных срабатываний при колебаниях нагрузки
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых щитовых

Ограничения применения

• Не применяется в цепях, где возможны длительные перегрузки - нужна внешняя защита (термореле, контакторы)
• IP20 не защищает от пыли и влаги - нельзя устанавливать в открытых или сырых местах без дополнительной защиты корпуса щита
• Не подходит для домашних щитов, где требуется комплексная защита (токовая + тепловая)
• Требует точного подбора совместимых устройств - самостоятельное применение без других средств защиты недопустимо

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - токи КЗ должны отключаться немедленно, а перегрузки контролируются датчиками давления и температуры
• Питание насосов пожаротушения - большой пусковой ток, но стабильная работа после запуска
• Линии питания промышленных станков с асинхронными двигателями - используются в связке с магнитными пускателями и тепловыми реле

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузочная защита уже предусмотрена в вашей системе - иначе он не будет выполнять свою основную роль
• При сборке щита используйте только качественные провода сечением 10–25 мм2 - меньшее сечение вызовет нагрев, большее - сложности с зажимом
• Проверяйте момент затяжки клемм - рекомендовано 0,8–1,0 Нм (по документации IEK)
• Не устанавливайте в щиты без крышки или в условиях повышенной влажности - IP20 не спасёт от попадания воды
• Для удобства обслуживания можно дополнительно оснастить автомат указателем положения или сигнализацией срабатывания - доступно по заказу
