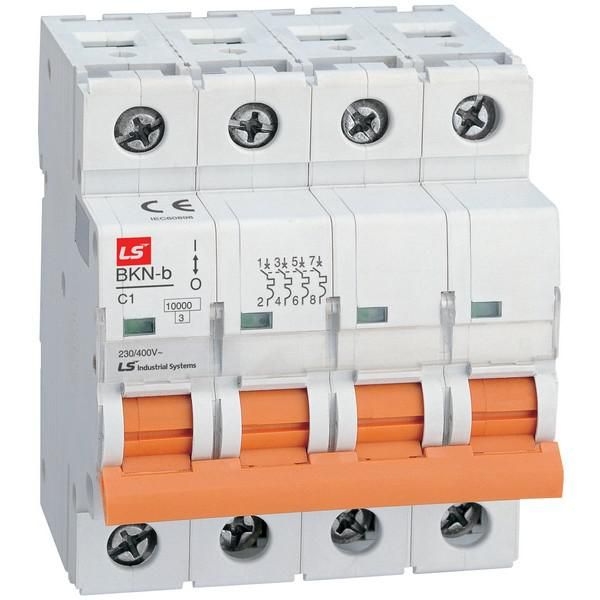

Автоматический выключатель BKN-b 4p C20A - 061404358B LSIS

Автоматический выключатель модульный 4 полюса C 20А BKN-b от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат устанавливается на DIN-рейку и подходит для промышленного и коммерческого оборудования, работающего при напряжении 380 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный 4 полюса C 20А BKN-b защищает четырёхпроводные трёхфазные сети от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с мощным оборудованием: насосы, компрессоры, конвейеры, системы вентиляции. Подходит для стационарной установки в помещениях с контролируемой средой.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Четыре полюса - позволяет отключать все три фазы и ноль одновременно
• Характеристика расцепителя C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока (AC)
• 4 модуля DIN - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от пыли и воды
• Рабочий температурный диапазон: от -5C до +40C - не рекомендуется для холодных помещений или жарких зон без вентиляции
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Монтаж: на DIN-рейку типа TS35

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса C 20А BKN-b совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте кабель сечением 0,5–25 мм2 (медный). Обязательно соблюдайте полярность при подключении входа/выхода. Все полюса механически связаны - при срабатывании одного отключаются все четыре.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Наличие двух типов расцепителей гарантирует надёжную защиту как от медленных перегрузок, так и от импульсных КЗ. Сертифицирован для использования в электроустановках до 1000 В AC.

Преимущества

• Универсальная характеристика C - хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Высокая отключающая способность (10 кА) - подходит для сетей с высокой потенциальной мощностью КЗ
• Компактный формат (4 модуля) - экономит место в щите
• Надёжная механическая связь полюсов - исключает риск работы части цепи после аварии
• Производитель LS Electric - известный бренд с проверенной долговечностью аппаратов серии BKN-b

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с постоянным током (DC) - только для переменного тока (AC)
• Не рекомендован для температур ниже -5C и выше +40C - возможны сбои в работе расцепителей
• Не предназначен для частого включения/отключения - не является контактором
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя 15 кВт в системе автоматизации производства
• Распределительный щит торгового центра - отключение питания группы светильников и розеток
• Щитовая на производстве: контроль питания конвейера, насосной станции и вентиляционного блока
• Объекты с небольшими распределительными щитами, где важна компактность и надёжность

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса C 20А BKN-b, убедитесь, что суммарная нагрузка всех фаз не превышает 20 А на каждую
• Проверьте посадочные размеры DIN-рейки перед монтажом - не все рейки одинаково точно выполнены
• При подключении кабелей затягивайте зажимы моментом 0,8–1,0 Нм - недостаточно или слишком сильно может повредить контакт
• Если в вашей системе есть частые пуски двигателей, убедитесь, что пусковой ток не превышает 10×20 А (200 А) - иначе возможны ложные отключения
• Для комплексной защиты добавьте УЗО перед этим выключателем, если требуется защита от поражения током
• Артикул 061404358b - сохраняйте его при заказе запасных элементов, чтобы не ошибиться с моделью
