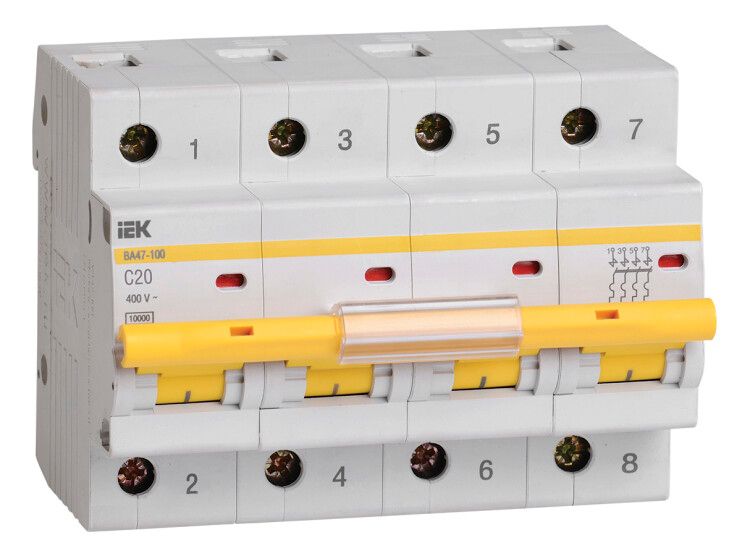

Выключатель автоматический четырехполюсный ВА47-100 4Р 20А 10кА х-ка C KARAT | MVA40-4-020-C IEK

Автоматический выключатель ВА47-100 от IEK - четырёхполюсный модульный аппарат на 20 А с характеристикой C и отключающей способностью 10 кА, предназначен для надёжной защиты групповых и распределительных цепей в жилых и промышленных объектах.

Назначение и область применения

ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах (ВРУ) жилых домов, офисов, производственных помещений. Особенно эффективен там, где есть смешанная нагрузка - светильники, розетки, насосы, вентиляторы и другое оборудование с индуктивным компонентом.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В переменного тока
• Количество полюсов: 4 - одновременно отключает все фазы и ноль, обеспечивая полную изоляцию цепи
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для средних пусковых токов (например, у двигателей, люминесцентных ламп, трансформаторов)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая проводку и оборудование
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании

Совместимость и монтаж

ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительных щитах с достаточным свободным местом. Для правильного подключения важно:

• Подключить все четыре полюса: L1, L2, L3, N - без пропусков
• Не использовать для защиты цепей с высокими пусковыми токами (например, крупные двигатели >5 кВт); для них лучше выбрать характеристику D
• Обеспечить доступ к рычагу управления для ручного отключения
• Соблюдать момент затяжки контактов - не более 0,8 Нм, чтобы не повредить зажимы

Безопасность и стандарты

ВА47-100 соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Применяет двухступенчатую систему защиты: тепловую (для перегрузок) и электромагнитную (для КЗ). Сертифицирован для использования в бытовых и промышленных условиях. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах.

Преимущества

• Надёжное отключение при КЗ благодаря высокой отключающей способности (10 кА)
• Совместимость со всеми щитами, использующими DIN-рейку
• Чёткая визуальная индикация положения (вкл/выкл)
• Долгий срок службы - до 15 лет при нормальных условиях
• Серия KARAT от IEK имеет проверенную технологию производства и широкую распространённость в РФ

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не рекомендуется для оборудования с очень высокими пусковыми токами (например, большие компрессоры, сварочные аппараты) - лучше выбрать характеристику D
• Не предназначен для частого ручного включения/отключения - не является рубильником
• Не используется в цепях постоянного тока (DC)

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита трёхфазного конвейера с асинхронным двигателем
• Распределительный щит торгового центра - отдельный автомат на каждую группу освещения и силовой нагрузки
• Вводной автомат в малом промышленном цехе с несколькими станками

Практические советы

• Выбирая ВА47-100, убедитесь, что посадочный диаметр кабеля соответствует зажимам аппарата - обычно 0,5–25 мм2 для медных проводов
• При установке нескольких автоматов рядом - оставьте минимум 5 мм между ними для лучшего теплоотвода
• Не заменяйте ВА47-100 на менее мощный автомат - даже если он “работает”, это создаёт риск перегрева проводки
• Проверяйте состояние контактов раз в год - особенно в помещениях с высокой влажностью или запылённостью
• Артикул mva40-4-020-c - точное соответствие модели; при заказе указывайте именно этот код, чтобы получить нужный вариант
