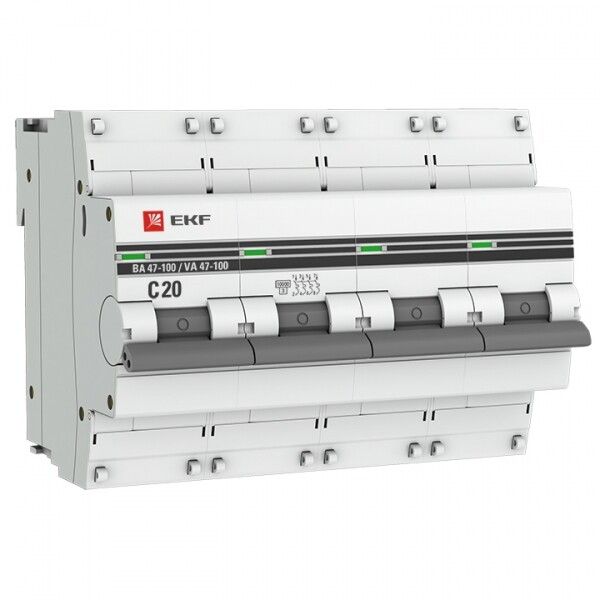

Автоматический выключатель 4P 20А (C) 10kA ВА 47-100 PROxima | mcb47100-4-20C-pro EKF

Автоматический выключатель ВА 47-100 PROxima от EKF - надёжный четырёхполюсный аппарат для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Артикул mcb47100-4-20c-pro подходит для установки в распределительных щитах жилых и общественных зданий, где требуется управление трёхфазной нагрузкой с коммутируемым нулём.

Назначение и область применения

Автоматический выключатель ВА 47-100 PROxima предназначен для защиты электрических цепей переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет вручную включать и отключать питание. Применяется в распределительных щитах многоквартирных домов, офисов, торговых центров, производственных помещений - там, где используется трёхфазная сеть с нейтралью, требующей коммутации.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 4 - три фазы + нейтральный проводник, который можно отключать;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, насосы, малые двигатели;
• Номинальное напряжение: 400 В; изоляция рассчитана на 660 В - повышает запас прочности при скачках напряжения;
• Поперечное сечение провода: 1–35 мм2 - совместим с медными и алюминиевыми кабелями стандартного сечения;
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля (72 мм); глубина монтажа - 45 мм;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги;
• Рабочий диапазон температур: –10…+50 C - подходит для установки внутри помещений с нормальной климатической средой;
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на проводку;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не на конце линии;
• Частота: 50 Гц - только для сетей переменного тока в России и странах СНГ;
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Выключатель легко устанавливается на стандартную DIN-рейку благодаря двухпозиционному зажиму - достаточно зацепить верхнюю часть и защёлкнуть нижнюю. Клеммы рассчитаны на провода от 1 до 35 мм2, в том числе одножильные и многожильные. Нейтральный проводник коммутируется - то есть он тоже отключается при срабатывании автомата, что важно для безопасности при обслуживании. Для подключения используйте отвертку с плоским шлицем. Убедитесь, что расстояние между другими аппаратами в щите достаточное - устройство занимает 4 модуля, и рядом не должны находиться крупные элементы, мешающие доступу к клеммам.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 PROxima соответствует ГОСТ IEC 60898-1 - основному стандарту для квартирных и бытовых автоматических выключателей. Пластиковая крышка закрывает клеммы и позволяет опломбировать устройство, что исключает несанкционированное вмешательство. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям, например, от ударов молнии в ЛЭП. Степень загрязнения 2 указывает, что устройство рассчитано на работу в помещениях с обычным уровнем пыли и влажности - не для сырых, грязных или производственных зон с высоким содержанием металлической пыли.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при ремонте, так как полностью отключает цепь;
• Высокая отключающая способность (10 кА) - гарантирует надёжное отключение даже при серьёзных авариях;
• Удобный зажим для проводов - не требует специальных инструментов, надёжно фиксирует кабель;
• Длинная гарантия (7 лет) - свидетельствует о качестве материалов и сборки;
• Поддержка широкого диапазона сечений проводов - универсальное решение для большинства проектов;
• Совместимость с аксессуарами - возможно подключение дополнительных контактов, расцепителей, сигнализаторов положения.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для мощных двигателей с высоким пусковым током (например, больших компрессоров) - характеристика C не всегда справляется с длительными перегрузками при пуске;
• Не подходит для систем постоянного тока - работает только с переменным током 50 Гц;
• Запрещена установка в местах с температурой ниже –10 C или выше +50 C - возможны отказы в работе;
• Не следует использовать в условиях класса загрязнения 3 (промышленные цеха с металлической пылью, влажностью >75%) - риск пробоя изоляции.

Примеры использования

• Защита трёхфазного ввода в квартире с кондиционером, бойлером и электроплитой;
• Щит управления на этаже офисного здания - отключение питания группы розеток и света;
• Распределительный щит производственного участка с насосами, вентиляторами и освещением;
• Объекты с требованиями к опломбированию - школы, больницы, муниципальные учреждения.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–35 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься;
• Используйте только отвёртки с изолированными ручками при монтаже - напряжение 400 В опасно;
• Если нужна сигнализация состояния (вкл/выкл) или удалённое отключение - выбирайте модель с возможностью дополнительной комплектации;
• При групповой установке нескольких автоматов в одном щите оставляйте минимум 10 мм свободного места между ними для лучшего теплоотведения;
• Проверяйте соответствие характеристик C и нагрузки - если в цепи часто включаются мощные двигатели, лучше выбрать характеристику D.
