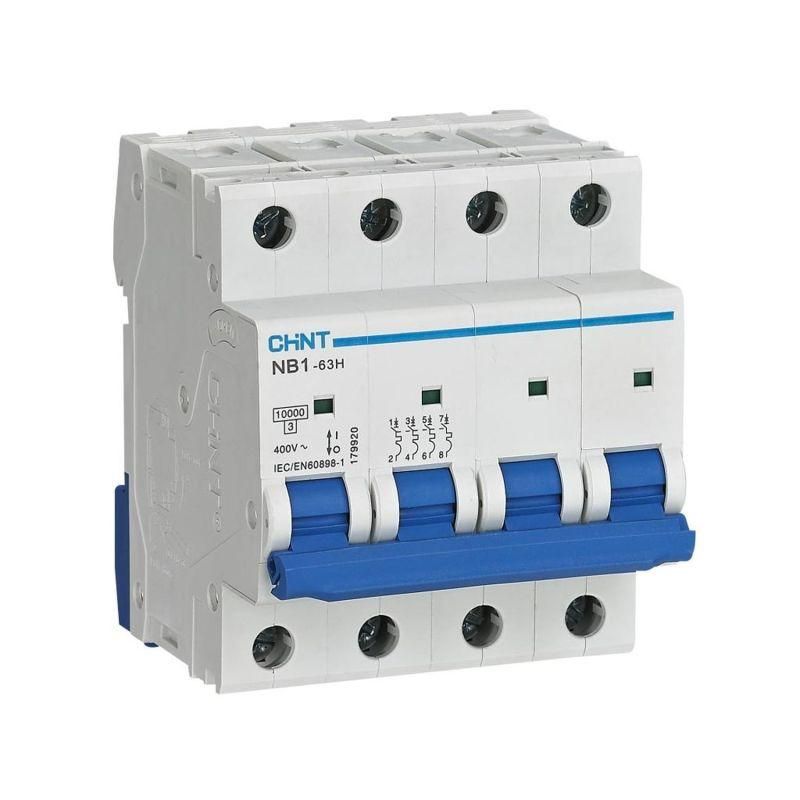

Выключатель автоматический четырехполюсный NB1-63H 4P 6A 10кА х-ка C (R) | 179919 CHINT

Автоматический выключатель четырехполюсный модульный 6А 10кА характеристика C (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Этот аппарат обеспечивает надежное отключение при высоких токах и совместим с типичными распределительными щитами на DIN-рейке.

Назначение и область применения

Выключатель NB1-63H используется для защиты групповых и фидерных цепей в электрощитах жилых, коммерческих и промышленных объектов. Подходит для питания оборудования с умеренно индуктивной нагрузкой - например, двигателей малой мощности, насосов, вентиляторов, конвейеров, станков. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасного обслуживания трёхфазных систем.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - работает в сетях 220/400 В, 50/60 Гц
• Количество полюсов: 4 - защищает три фазы и нулевой проводник
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для смешанных нагрузок (двигатели + освещение)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри закрытых щитов
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Выключатель имеет зажимы для прямого подвода проводов, а также совместим с шинами типа PIN и FORK. Установка возможна в любом положении - вертикально или горизонтально. Индикатор положения контактов (зелёное окно = включен, красное = отключен) позволяет визуально контролировать состояние аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на кабель и оборудование при КЗ. Наличие индикации положения контактов повышает безопасность при обслуживании. Не предназначен для установки во влажных, взрывоопасных или сильно запылённых средах.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных авариях
• Характеристика C хорошо сочетается с двигателями и другим оборудованием с пусковыми токами
• Гибкая система дополнительных модулей - можно добавить сигналы срабатывания или удалённое управление
• Надёжная конструкция с двойным контактом и дугогасительной камерой
• Совместимость со всей серией NB1-63H - легко заменить или расширить щит

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP20 не предохраняет от воды
• Не рекомендован для защиты светодиодных светильников с импульсными источниками питания - возможны ложные срабатывания
• Не подходит для цепей с частыми включениями (более 10 раз в день) - ограниченный ресурс механических циклов
• Не используйте для однофазных цепей без необходимости - лишние полюсы увеличивают стоимость и габариты

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 2,2 кВт
• Распределительный щит торгового центра - отключение всех фаз и N при аварии
• Щитовая на производстве для группы конвейеров с пускателями
• Объекты с системами вентиляции и кондиционирования на 380 В

Практические советы

• Выбирая автомат 6А, проверьте суммарную мощность подключённых устройств - не превышайте 2,5 кВт на фазу
• При использовании в щите с другими выключателями NB1-63H соблюдайте одинаковый шаг монтажа - 18 мм на полюс
• Для контроля работы в режиме “отключено” используйте индикатор на корпусе - он показывает реальное положение контактов
• Если нужна сигнализация срабатывания - выбирайте модель с опциональным контактом XF9J
• Не затягивайте клеммы слишком сильно - это повредит пластиковые зажимы; момент затяжки - около 0,5–0,7 Нм
• Проверяйте соответствие сечения кабеля - для 6 А достаточно 1,5–2,5 мм2 меди
