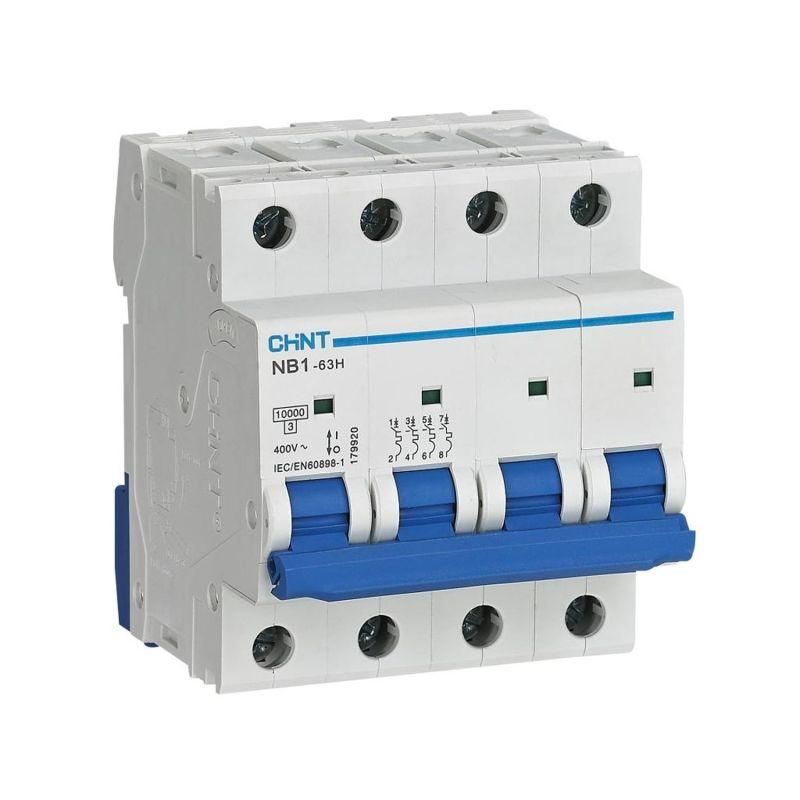

Выключатель автоматический четырехполюсный NB1-63H 4P 13A 10кА х-ка D (R) | 179923 CHINT

Автоматический выключатель четырехполюсный модульный 13А 10кА характеристика D (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах с напряжением до 400 В. Этот аппарат подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита мощных потребителей - например, двигателей, нагревательных элементов или групп оборудования.

Назначение и область применения

Выключатель NB1-63H используется для защиты четырехпроводных трёхфазных сетей переменного тока 400 В, 50/60 Гц. Его характерная особенность - тип срабатывания D, который позволяет выдерживать высокие пусковые токи, поэтому он идеально подходит для питания электродвигателей, насосов, компрессоров, конвейеров и другого оборудования с высоким импульсным током при запуске. Применяется в распределительных щитах, на входе в оборудование, в цепях управления и силовых линиях.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: D - задержка перед отключением при пусковых токах до 10–20 крат от номинала
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Рабочая температура: от -25C до +40C - подходит для помещений с нормальным микроклиматом
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы, подходящие для одножильных и многожильных кабелей сечением до 16 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63H совместим с другими аппаратами серии NB1-63H, что позволяет собирать компактные и унифицированные щиты. Для удобства диагностики предусмотрен индикатор положения контактов - окно показывает, находится ли выключатель во включенном или отключенном состоянии.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3 - снижает энергию КЗ, защищая кабель и оборудование. Категория применения A гарантирует селективность при работе с другими автоматами. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов, что обеспечивает долгую службу даже при частых операциях.

Преимущества

• Высокая отключающая способность (10 кА) повышает безопасность в условиях слабых вводных кабелей или старых сетей
• Характеристика D предотвращает ложные срабатывания при пуске двигателей
• Гибкость комплектации: можно добавить вспомогательные контакты XF9, сигнальные XF9J или расцепители S9/V9 для удалённой сигнализации и управления
• Прозрачная индикация положения контактов ускоряет поиск неисправностей
• Одинаковый шаг модулей (18 мм) обеспечивает плотную и аккуратную сборку щита

Ограничения применения

• Не предназначен для работы на открытом воздухе или в сырых помещениях - степень защиты IP20 исключает воздействие влаги и пыли
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50/60 Гц
• При температуре ниже -25C или выше +40C возможны изменения характеристик срабатывания
• Не следует использовать в средах с высокой химической активностью или взрывоопасной пылью

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Входной автомат для группы станков на производстве
• Щитовая защита конвейера с частотником
• Распределительный щит торгового центра с мощными световыми и HVAC-системами

Практические советы

• Выбирая автомат 13А, проверьте суммарную мощность подключаемых устройств - она не должна превышать ~5,2 кВт (при 400 В, cosφ=0,8)
• При использовании в щите с несколькими автоматами NB1-63H убедитесь, что все устройства одной серии - так проще менять и обслуживать
• Для дистанционной сигнализации о срабатывании используйте опцию XF9J - сигнал пригодится в автоматизированных системах
• При монтаже затягивайте зажимы усилием, указанным в документации - недостаточно или слишком сильно затянутые контакты вызывают перегрев
• Если нужна защита от потери фазы или перенапряжения - выбирайте версию с расцепителем V9
