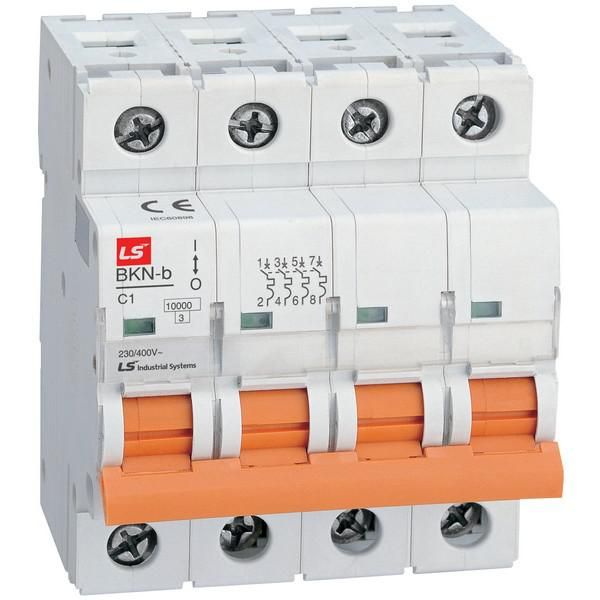

Автоматический выключатель BKN-b 4P D32A | 061404638B Lsis

Автоматический выключатель модульный 4-полюсный 32А 10кА BKN-b LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления промышленного оборудования. Артикул 061404638b соответствует серийной модели BKN-b от LS Electric.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 32А 10кА BKN-b LS Electric защищает трёхфазные сети переменного тока напряжением до 380 В. Он срабатывает при превышении допустимой нагрузки (тепловой расцепитель) или при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных группах, системах вентиляции и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса - позволяет коммутировать все три фазы и ноль одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика расцепления D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Напряжение: 380 В - рассчитан на работу в сетях 380/220 В переменного тока;
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для КЗ);
• Монтаж на DIN-рейку: занимает 4 модуля (72 мм шириной);
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не герметична;
• Рабочая температура: от –5 C до +40 C - не холодильных камер или жарких помещений без принудительного охлаждения;
• Род тока: переменный (AC) - не используется в цепях постоянного тока;
• Исполнение: стационарное - не предназначен для частых перемещений или портативного использования.

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место в щите - ширина 72 мм. Все четыре полюса соединяются последовательно внутри аппарата, поэтому входные и выходные клеммы должны быть подключены согласно схеме: L1–L3 - фазы, N - нулевой проводник. Нельзя использовать для однофазных цепей без нагрузки на всех полюсах - возможен перекос токов. Соединения выполняют гаечным ключом с моментом 0,8–1,0 Нм - избыточное усилие повредит клеммы.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Сертифицирован для работы в условиях промышленного электрооборудования. Отключение происходит автоматически при достижении порогов тока, что исключает необходимость вручную отключать питание. Устройство не содержит масла или опасных веществ, соответствует RoHS.

Преимущества

• Надёжное срабатывание даже при длительных импульсных нагрузках благодаря характеристике D;
• Жесткая механическая связь между полюсами гарантирует отключение всей цепи при пробое одного из них;
• Ярко выраженная рычажная кнопка включения/выключения обеспечивает удобное управление;
• Фиксация на рейке с зажимом снижает риск выпадения при вибрациях;
• Легкий доступ к контактам для диагностики и обслуживания.

Ограничения применения

• Не применяется в помещениях с влажностью выше 90 % - IP20 не защищает от воды и пыли;
• Не работает при температурах ниже –5 C - возможны отказы механизма расцепления;
• Не подходит для цепей постоянного тока - только AC;
• Не рекомендован для частого включения/отключения более 10 раз в день - срок службы контактов ограничен;
• Не является устройством дифференциальной защиты - требует отдельного УЗО при необходимости защиты человека от удара током.

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью до 15 кВт;
• Щит питания конвейерной линии с несколькими приводами;
• Распределительный щит насосной станции с тремя насосами;
• Цепь освещения и силового оборудования в производственном цехе.

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузки - лучше брать запас 10–15%, чтобы избежать ложных срабатываний;
• При использовании в многоквартирных домах или офисах - обязательно параллельно установите УЗО, так как этот выключатель не защищает от утечек тока;
• Обязательно соблюдайте порядок подключения: фазы на верхние клеммы, ноль - нижний вывод, если он предусмотрен конструкцией;
• Проверяйте плотность затяжки кабелей после первого включения - нагрев может вызвать слабую посадку;
• Для сервисного обслуживания используйте только оригинальные комплектующие - совместимость сторонних деталей не гарантирована.
