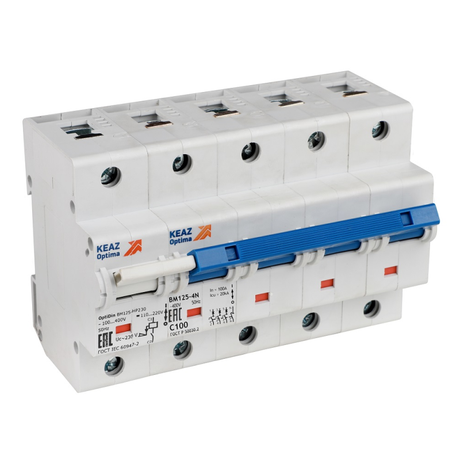

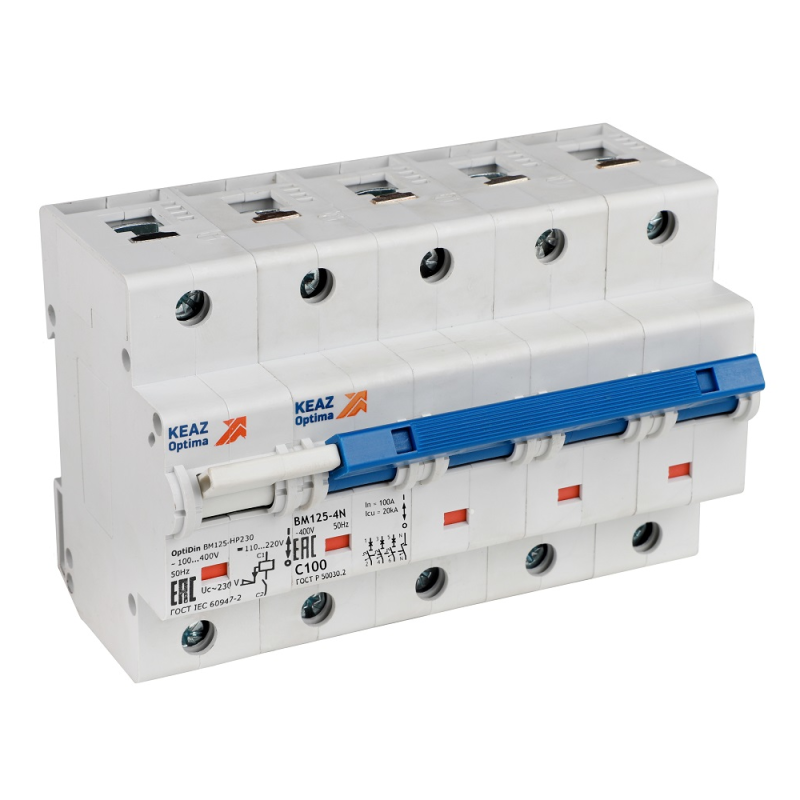

Выключатель автоматический модульный 4п C 80А 10кА OptiDin BM125-4NC80-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336385

Автоматический выключатель BM125-4NC80-НР-8ln-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты сетей переменного тока до 400 В и током до 80 А. Подходит для установки в щитах управления промышленным оборудованием, где требуется надёжное отключение всех фаз и нейтрали одновременно.

Назначение и область применения

BM125-4NC80-НР-8ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет удалённо отключать устройство по сигналу от внешнего устройства - например, от системы безопасности, аварийной кнопки или контроллера. Применяется в промышленных щитах: станках, конвейерах, системах вентиляции, насосных станциях, где важно гарантированное отключение всей цепи, включая нулевой проводник.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть с нейтралью;
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) коммутируются одновременно;
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на оборудование;
• Категория перенапряжения: IV - предназначен для установки на входе объекта или в местах с высокой вероятностью импульсных перенапряжений;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых щитов;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 6 модулей - занимает 54 мм по ширине DIN-рейки (стандарт 9 мм/модуль);
• Глубина монтажа: 75 мм - минимальное расстояние от лицевой панели щита до задней стенки аппарата;
• С коммутируемым нейтральным проводником - ноль также размыкается при отключении, что повышает безопасность при обслуживании;
• Степень загрязнения 2 - допустимо использование в помещениях со средним уровнем запылённости и влаги;
• Исполнение УХЛ3 - работает при температуре от −40 C до +40 C, подходит для неотапливаемых помещений в условиях холодного климата;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, сигнализаторы положения.

Совместимость и монтаж

BM125-4NC80-НР-8ln-УХЛ3 монтируется на стандартную DIN-рейку типа 35 мм. Для установки требуется свободное место глубиной не менее 75 мм. Все полюса имеют зажимы для проводов сечением до 50 мм2 (медные жилы). Независимый расцепитель подключается через два вывода - к нему подводится управляющее напряжение (обычно 24–230 В AC/DC). Перед подключением проверьте соответствие напряжения питания расцепителя указанному в документации. Обратите внимание: нейтральный проводник коммутируется - нельзя использовать этот аппарат там, где ноль должен оставаться постоянно замкнутым.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных установках. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную отказоустойчивость при скачках напряжения. Отключение всех полюсов, включая ноль, исключает риск возникновения потенциала на нейтрали после отключения.

Преимущества

• Высокая отключающая способность (20 кА) - выше заявленной в некоторых аналогах, что даёт запас прочности;
• Коммутируемый ноль - повышает безопасность при ремонте и диагностике;
• Независимый расцепитель - позволяет интегрировать выключатель в автоматизированные системы управления;
• Исполнение УХЛ3 - надёжная работа даже в сыром или холодном помещении;
• Поддержка дополнительных модулей - легко адаптируется под задачи конкретной системы.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 требует корпуса щита;
• Не рекомендован для цепей с частыми пусками двигателей свыше 5 раз в час - возможен износ механических контактов;
• Запрещено применять в цепях постоянного тока - только переменный ток 50 Гц;
• Не следует использовать в помещениях с высокой конденсацией влаги или химически активной средой - материал корпуса не рассчитан на агрессивные воздействия;
• Независимый расцепитель требует внешнего источника питания - необходимо предусмотреть питание для него в проекте.

Примеры использования

• Щит управления крупным станком с ЧПУ - отключение всех фаз и ноля при аварии;
• Входной автомат в распределительном щите производственного цеха - защита от КЗ и управление по сигналу от SCADA;
• Система пожарной безопасности - отключение питания оборудования при срабатывании датчиков;
• Циркулярная пила или воздушный компрессор с частотным преобразователем - защита с учётом коммутируемого нуля.

Практические советы

• Выбирая BM125-4NC80-НР-8ln-УХЛ3, убедитесь, что ваша сеть имеет достаточную мощность короткого замыкания - если реальная величина КЗ ниже 20 кА, это не недостаток, а гарантия надёжности;
• При монтаже используйте кабели с медными жилами сечением 16–50 мм2 - меньшее сечение увеличивает нагрев, большее - затрудняет зажим;
• Для работы независимого расцепителя лучше использовать источник 24 В DC - он стабильнее и безопаснее при работе в промзоне;
• Обязательно проверьте полярность при подключении расцепителя - неверное подключение может привести к отказу;
• При необходимости замены - артикул 336385 точно соответствует оригинальному изделию КЭАЗ, аналоги могут отличаться по габаритам или функционалу.
