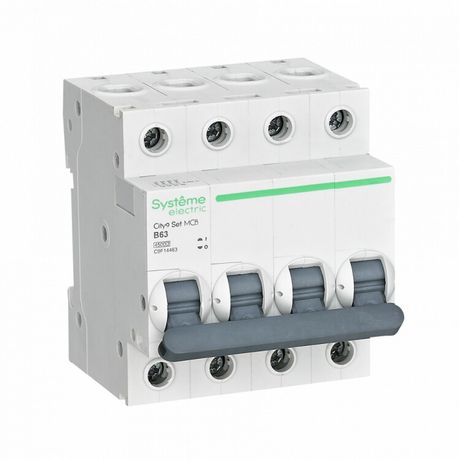

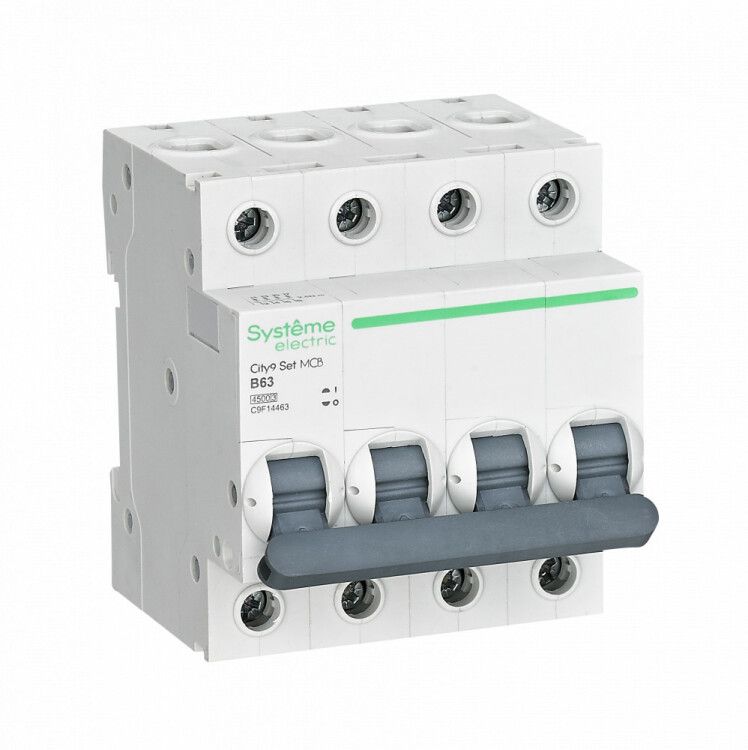

Выключатель автоматический четырехполюсный 63А B 4.5kA 400В City9 Set - C9F14463 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set c номинальным током 63 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, где требуется одновременная коммутация трёх фаз и нулевого провода. Часто применяется в системах питания оборудования с умеренным пусковым током: освещение, бытовые приборы, малые станки, системы вентиляции и кондиционирования.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляция)
• Номинальный ток: 63 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском
• Род тока: переменный (AC), частота 50/60 Гц
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемая ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании

Совместимость и монтаж

City9 SE совместим с любыми стандартными DIN-рейками типа EN 60715. Для монтажа достаточно вставить устройство в рейку до характерного щелчка. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Наличие коммутируемого нейтрали требует правильного подключения: входной и выходной ноль должны быть подведены к соответствующим клеммам. Клеммы защищены от случайного попадания оголённых жил - это снижает риск поражения током при обслуживании.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция выполнена с учётом требований безопасности: ударопрочный корпус из термостойкого пластика, 6 металлических заклёпок обеспечивают прочность, а механизмы предотвращают самопроизвольное отключение. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварийном токе, что снижает риск повреждения проводки.

Преимущества

• Коммутируемый нейтральный проводник - повышает уровень безопасности при ремонте и обслуживании
• Механизм “мгновенной коммутации” - обеспечивает быстрое и надёжное отключение даже при слабом контакте
• Защита клемм - исключает контакт с токоведущими частями при затяжке проводов
• Компактная форма - занимает мало места в щите, удобен для плотной компоновки
• Изготовлен в рамках серии City9 SET - единый дизайн и стандартизированные параметры для масштабных проектов

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания при пусковых токах выше 5–7 In
• Не рекомендован для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не используется в цепях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Главный ввод в квартире или офисе с трёхфазным питанием
• Щит управления насосной станцией с 3-фазным двигателем
• Распределительный щит торгового центра с группами освещения и розеток
• Линии питания конвейеров и компрессоров с умеренным пусковым током

Практические советы

• Выбирая City9 SE, проверьте соответствие посадочного места в щите - глубина 45 мм требует свободного пространства за рейкой
• При подключении нейтрали используйте провод того же сечения, что и фазные - не менее 10 мм2 для тока 63 А
• Не затягивайте клеммы слишком сильно - пластиковые элементы могут деформироваться
• Для многоквартирных зданий лучше использовать этот выключатель как главный, а не групповой - он рассчитан на максимальный ток 63 А
• Серия City9 SET имеет унифицированные ручки и индикаторы - удобно при замене старых устройств других производителей
