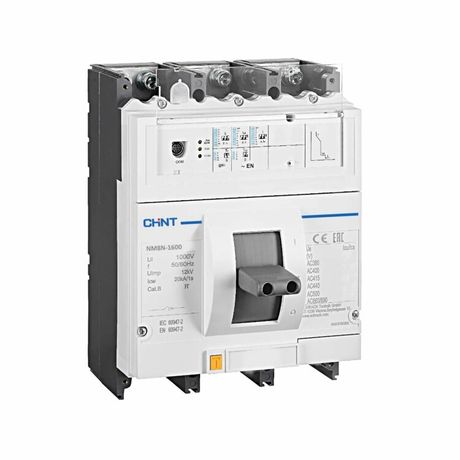

Выключатель автоматический NM8NDC-1600C TM 3P 1600А 36кА с рег. термомаг. расцепителем (R) | 263165 CHINT

Автоматический выключатель NM8NDC-1600C TM от CHINT предназначен для защиты силовых цепей переменного тока до 690 В от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с регулируемым термомагнитным расцепителем подходит для установки в распределительных щитах крупных объектов - заводов, энергообъектов, промышленных комплексов.

Назначение и область применения

NM8NDC-1600C TM используется для коммутации и защиты электрооборудования с высокими токами нагрузки. Применяется в качестве главного автомата в распределительных щитах, защите трансформаторов, мощных двигателей, систем освещения и других устройств, где требуется надёжная защита при токах до 1600 А. Подходит для промышленных условий, где возможны частые пуски оборудования и колебания нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая системы 400–690 В переменного тока.
• Количество полюсов: 3 - обеспечивает защиту всех фаз одновременно.
• Номинальный ток: 1600 А - максимальный постоянный ток, который автомат может проводить без срабатывания.
• Отключающая способность: 36 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 36 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 1280–1600 А - можно задать порог срабатывания по тепловому эффекту в пределах этого интервала, чтобы адаптировать защиту под реальную нагрузку.
• Диапазон регулировки защиты от КЗ: 8000–16000 А - позволяет настроить мгновенное срабатывание при коротком замыкании, избегая ложных срабатываний при пусковых токах.
• Степень защиты IP40 - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен; не предназначена для уличной или влажной среды.

Совместимость и монтаж

NM8NDC-1600C TM монтируется на DIN-рейку шириной 35 мм, типовая для промышленных шкафов. Для подключения используются болтовые зажимы - рекомендуется использовать кабели сечением не менее 120–185 мм2 в зависимости от материала жилы и температурных условий. Установка допускается только в закрытых щитах с хорошей вентиляцией. Монтаж требует соблюдения момента затяжки контактов - указывается в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC/EN 60947-2. Конструкция исключает самопроизвольное срабатывание при механических воздействиях. Наличие регулируемых расцепителей позволяет точно настраивать защиту под конкретную сеть, снижая риск аварий.

Преимущества

• Регулируемые параметры защиты позволяют оптимизировать работу под реальные условия нагрузки, минимизируя ложные отключения.
• Высокая отключающая способность (36 кА) обеспечивает надёжность в условиях слабых сетей или при близком расположении источника питания.
• Удобство настройки без демонтажа - все параметры доступны через лицевую панель.
• Максимальный рабочий ток 1600 А делает его одним из самых мощных решений в классе для промышленного применения.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 не обеспечивает герметичность.
• Не подходит для бытовых или маломощных объектов - избыточен по токовым параметрам и стоимости.
• Требует профессиональной настройки - неквалифицированная регулировка может привести к недозащите или ложным срабатываниям.
• Не имеет функции дистанционного управления или сигнализации - для этих задач нужны дополнительные модули.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с несколькими двигателями по 300–500 кВт каждый.
• Защита секции шины 690 В в подстанции, питающей насосные станции или компрессоры.
• Щит управления крупным конвейером с частотными преобразователями и высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - при длительной работе близко к 1600 А необходима принудительная вентиляция щита.
• Настройте защиту от перегрузки на 10–15% выше среднего рабочего тока, чтобы избежать ложных срабатываний при кратковременных скачках.
• Измерьте фактический ток короткого замыкания на точке установки - если он ниже 8000 А, не стоит выставлять верхний предел защиты от КЗ.
• Обязательно используйте пломбировочные элементы после настройки - это сохраняет установленные параметры и соответствует требованиям безопасности.
• NM8NDC-1600C TM - это не универсальный автомат. Он создан для серьёзных промышленных систем. Для меньших нагрузок выбирайте модели с током 630–1000 А - они экономичнее и проще в обслуживании.
