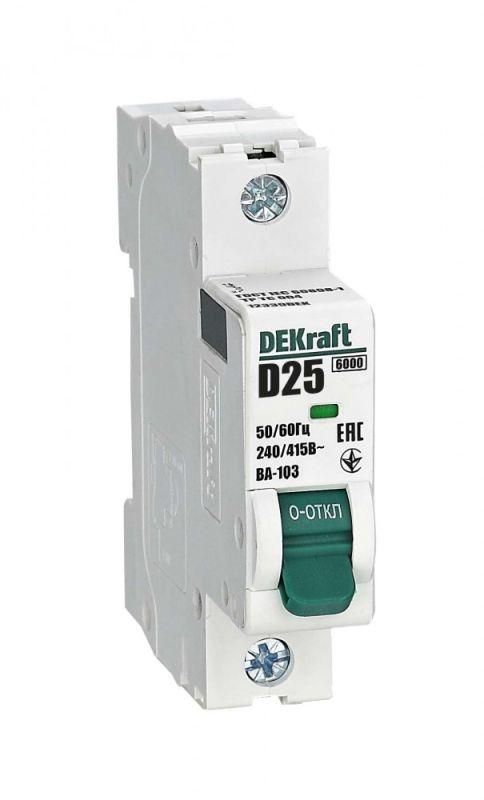

Автоматический выключатель ВА-103 1P 25А D 6кА новый - 12339DEK APC

Автоматический выключатель ВА-103 от DEKraft - однополюсный защитный аппарат на 25 А с характеристикой D и отключающей способностью 6 кА. Подходит для защиты цепей с высокими пусковыми токами, устанавливается на DIN-рейку и полностью совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным броскам тока - идеально для оборудования с высоким пусковым током: насосы, компрессоры, двигатели, сварочные аппараты, конвейеры. Может использоваться как вводной автомат в распределительных щитах. Применяется в промышленных, коммерческих и жилых объектах с переменным током 50/60 Гц.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 1
• Номинальное напряжение: 240 В
• Номинальное напряжение изоляции: 500 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: D - задержка перед отключением при больших токах
• Частота: 50/60 Гц
• Тип тока: переменный (AC)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Способ монтажа: на DIN-рейку
• Возможна установка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в компактных щитках. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - фиксируется точно в существующих решениях этих брендов. Для подключения используются зажимы на верхней и нижней клеммах. Кабель сечением до 16 мм2 (медный) надёжно зажимается без предварительного обжима. Дополнительные аксессуары (например, блокировки, сигнализационные контакты) устанавливаются только слева от автомата - правая сторона недоступна.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60898-1 для бытовых и аналогичных применений. Напряжение изоляции 500 В гарантирует безопасность при работе в сетях до 240 В. Индикатор состояния контактов через окошко позволяет визуально определить, включен ли автомат, даже если рукоятка зафиксирована или закрыта крышкой. Монолитные заклёпки увеличивают механическую прочность корпуса, снижают риск деформации при ударах или неправильном монтаже.

Преимущества

• Увеличенная стабильность при нагреве благодаря боковым каналам охлаждения
• Надёжный индикатор положения контактов - видно состояние без вскрытия
• Высокая отключающая способность (6 кА) - подходит для вводных участков
• Поддержка установки аксессуаров - гибкость в настройке системы
• Полная совместимость с популярными щитами DEKraft и Systeme Electric

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C - требуется принудительное охлаждение или вентиляция щита
• IP20 не защищает от пыли и влаги - нельзя устанавливать во влажных, открытых или пыльных местах без дополнительной оболочки
• Только одна сторона доступна для аксессуаров - планируйте расположение других устройств заранее
• Не подходит для цепей постоянного тока (DC) - работает исключительно с переменным током AC

Примеры использования

• Вводной автомат в квартирном щите для защиты группы розеток с мощными приборами
• Защита электродвигателя насоса в системе водоснабжения
• Распределительный автомат на конвейере в цеху
• Щитовая защита для сварочного аппарата с высоким пусковым током

Практические советы

• При выборе места установки учтите глубину монтажа - 78,5 мм. Щит должен иметь достаточный внутренний объём.
• Для долговечности не перегружайте автомат - рабочий ток не должен превышать 80% от номинала (т.е. не более 20 А длительно).
• Перед подключением проверьте соответствие сечения провода - максимальное сечение 16 мм2 медного провода.
• Если нужна сигнализация или дистанционное управление - используйте аксессуары только с левой стороны; другие модели не подходят.
• Проверяйте положение рукоятки через окошко после монтажа - это единственный способ убедиться, что контакт действительно разомкнут.
