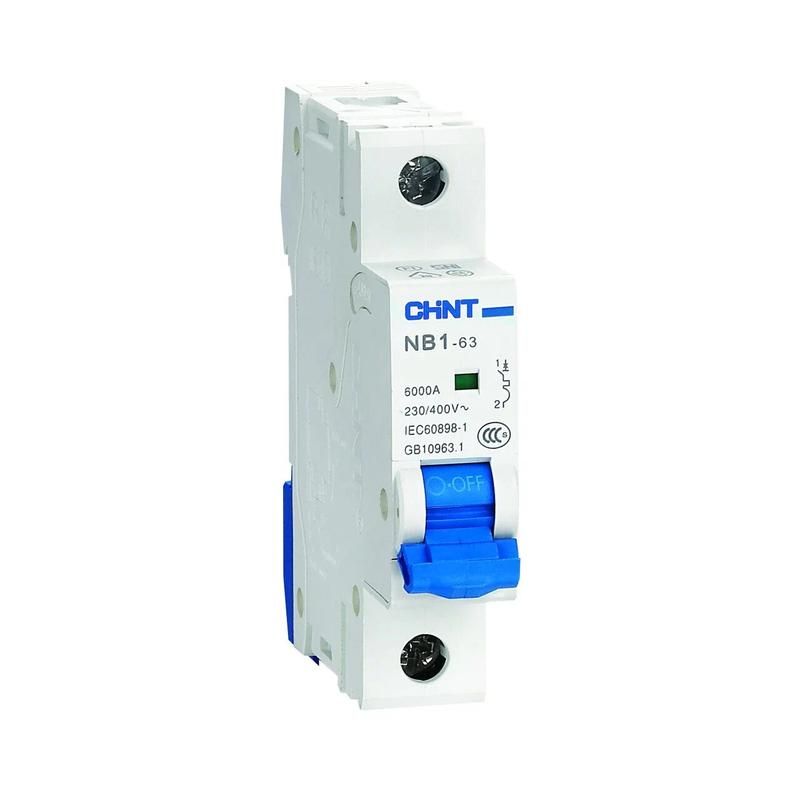

Выключатель автоматический однополюсный NB1-63 1P 25A 6кА х-ка D (DB) (R) | 179633 CHINT

Автоматический выключатель CHINT NB1-63 с артикулом 179633 - это однополюсный модульный аппарат с номинальным током 25 А и характеристикой срабатывания D, предназначенный для защиты цепей с высокими пусковыми токами, таких как двигатели, насосы и сварочные оборудование. Устройство устанавливается на DIN-рейку и обеспечивает надежную защиту от перегрузок и коротких замыканий в бытовых и промышленных сетях.

Назначение и область применения

Автоматический выключатель CHINT NB1-63 (артикул 179633) предназначен для защиты электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 230 В. Он защищает от перегрузок и коротких замыканий, особенно там, где возникают длительные пусковые токи - например, при запуске двигателей, компрессоров, насосов, светильников с газоразрядными лампами или мощных преобразователей.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для установки в качестве группового автомата на линии с индуктивной или смешанной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пики тока до 10–20 крат от номинала
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Тип тока: переменный (AC)
• Частота: 50–60 Гц
• Сечение подключаемого провода: 1–25 мм2
• Глубина монтажа: 77,8 мм
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность

Совместимость и монтаж

Автоматический выключатель CHINT NB1-63 (артикул 179633) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением от 1 до 25 мм2 - подходят как медные, так и алюминиевые жилы. Присоединение осуществляется через винтовые зажимы, совместимые с наконечниками типов PIN и FORK.

Устройство занимает один модуль (18 мм) в щите, что удобно для плотной компоновки. Глубина монтажа 77,8 мм требует достаточного внутреннего объема корпуса щита - проверьте соответствие перед установкой. Индикатор положения контактов (зеленое/красное окно) позволяет визуально определить состояние аппарата: включен/отключен/сработал.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для коммунальных и аналогичных применений. Категория применения A гарантирует селективность при работе с другими защитными устройствами. Класс токоограничения 3 снижает тепловую и механическую нагрузку на кабель и оборудование при коротком замыкании.

Степень защиты IP20 исключает возможность случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому применяется только внутри закрытых щитов.

Преимущества

• Характеристика D обеспечивает отказ от ложных срабатываний при пуске оборудования с высоким током
• Высокая отключающая способность (6 кА) - подходит для сетей с возможностью больших токов КЗ
• Надежные винтовые зажимы - фиксируют провода любого сечения без проскальзывания
• Яркий индикатор положения контактов - упрощает диагностику и обслуживание
• Совместимость с дополнительными модулями (XF9, S9, V9) - позволяет расширять функциональность

Ограничения применения

• Не предназначен для постоянных циклических включений - используется только для редких операций включения/отключения
• IP20 не допускает установку во влажных, пыльных или открытых местах - требуется герметичный щит
• Не работает при постоянном токе - только для переменного тока 50–60 Гц
• Не рекомендован для защиты цепей с очень малыми токами (например, LED-освещение без пусковых скачков) - лучше использовать характеристику B или C

Примеры использования

• Защита сети питания трехфазного асинхронного двигателя 3 кВт в цеху
• Автомат на входе группы розеток с подключенными насосами или компрессорами
• Щитовая защита для системы кондиционирования воздуха с внешним блоком
• Линия питания сварочного аппарата в мастерской

Практические советы

• Выбирая характеристику D, убедитесь, что нагрузка действительно имеет высокий пусковой ток - для обычных розеток или освещения достаточно характеристики C
• Проверяйте сечение кабеля: при использовании провода меньше 1 мм2 или больше 25 мм2 потребуется переходник или изменение схемы
• При сборке щита учтите глубину монтажа - 77,8 мм - чтобы не задеть другие устройства или дверцу
• Если нужна удаленная сигнализация срабатывания - можно заказать модель со встроенным сигналом XF9J
• Не используйте этот автомат как рубильник - он не рассчитан на частые ручные отключения
