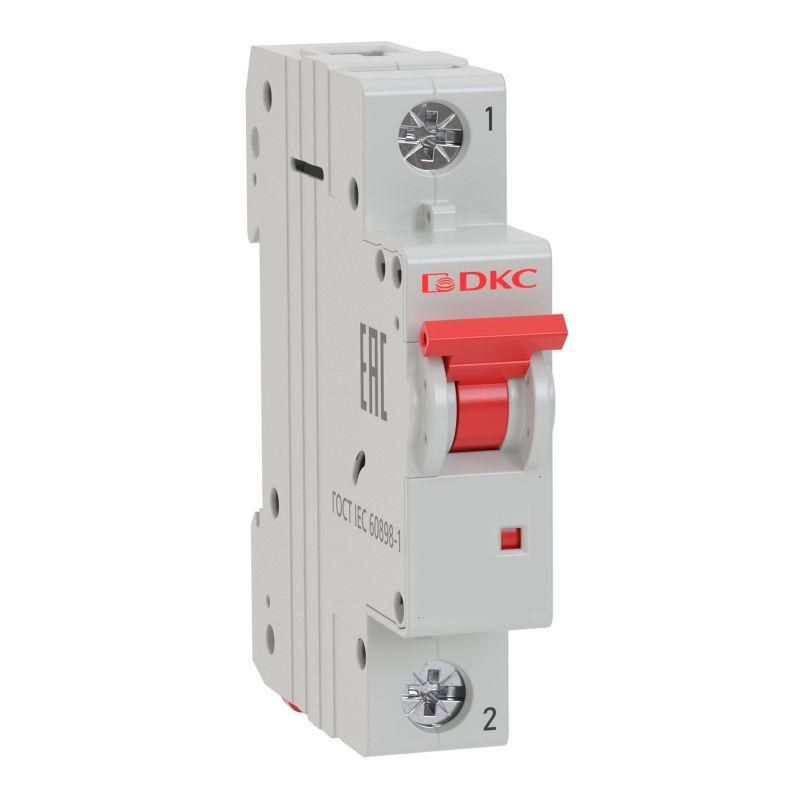

Выключатель автоматический однополюсный YON MD63-1C10-10 10kA | DKC ДКС

Автоматический выключатель модульный однополюсный 10А 10кА характеристика C MD63 - это надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и промышленных сетей 230 В. Произведённый под брендами DKC и YON, артикул md63-1c10-10, он соответствует требованиям современных электроустановок и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный однополюсный 10А 10кА характеристика C MD63 защищает однофазные электрические цепи с номинальным током до 10 А. Он применяется там, где требуется защита от длительной перегрузки и кратковременного сверхтока - например, в распределительных щитах жилых домов, офисов, производственных участков. Подходит для питания освещения, розеточных групп, маломощных приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (например, лампы, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Количество полюсов: 1
• Сечение подключаемого провода: до 25 мм2
• Номинальное импульсное напряжение: 4 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Рабочий температурный диапазон: от -60 C до +40 C - позволяет использовать в холодных помещениях и на открытых площадках при условии герметичного корпуса
• Ширина по модулю: 1 модуль (17,5 мм)
• Глубина монтажа: 75 мм - требует достаточного места внутри щита
• С коммутируемым нейтральным проводником: да - нейтральный провод также размыкается при отключении, что повышает безопасность при обслуживании
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на проводку
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими рисками перенапряжений
• Степень загрязнения: 3 - допускает использование в условиях повышенной запылённости (например, мастерские, цеха)

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 10А 10кА характеристика C MD63 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительные щиты с глубиной не менее 75 мм. Совместим со всеми комплектующими серии MD63: можно дополнительно подключить независимый расцепитель или вспомогательные контакты - они продаются отдельно и фиксируются на боковой поверхности автомата. Для подключения используйте провода сечением до 25 мм2. Обязательно затягивайте зажимы моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контактные группы.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Категория перенапряжения IV и класс токоограничения 3 обеспечивают соответствие требованиям безопасности в условиях нестабильной сети. Коммутируемый нейтральный проводник повышает уровень электробезопасности при ремонте - весь контур полностью отключается. IP20 не предусматривает защиту от влаги - не используется во влажных помещениях без дополнительной защиты (короба, герметичные щиты).

Преимущества

• Высокая отключающая способность (10 кА) - подходит для объектов с мощными источниками питания, включая многоквартирные дома и небольшие предприятия
• Характеристика “C” - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей и ламп
• Поддержка коммутируемого нейтрали - безопаснее при работе с сетью TN-S и TN-C-S
• Модульная конструкция - позволяет расширять функционал через дополнительные модули (расцепители, контакты)
• Работает при экстремальных температурах - от -60 C до +40 C, что важно для неотапливаемых помещений

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - возможны снижение срока службы и изменение характеристик
• IP20 исключает использование в сырых, пыльных или наружных условиях без дополнительной защиты
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них нужна характеристика D
• Не имеет встроенной защиты от утечек тока - для защиты людей необходим дифференциальный автомат (дифавтомат) или УЗО
• Не рассчитан на постоянную работу при напряжении выше 230 В - максимальное рабочее напряжение 230 В, хотя номинальное изоляционное - тоже 230 В

Примеры использования

• Защита розеточной группы в квартире или офисе
• Автомат для светильников и точечного освещения
• Щитовая защита для насосов, вентиляторов, малых компрессоров
• Вводной автомат в этажном щите многоэтажного дома
• Цепи управления в производственном оборудовании с умеренным пусковым током

Практические советы

• Выбирая автомат, проверьте, совпадают ли номинальный ток (10 А) и тип нагрузки - для ламп и розеток подходит характеристика C; для мощных двигателей лучше взять D
• При установке в щит с ограниченной глубиной - учтите, что md63-1c10-10 требует минимум 75 мм свободного пространства
• Используйте только провода сечением до 25 мм2 - более толстые не войдут в зажимы
• Если нужна удалённая сигнализация или управление - закажите вспомогательные контакты отдельно и установите их после монтажа основного автомата
• Не устанавливайте этот автомат в ванных комнатах, банях, на улице - даже при наличии щита, IP20 недостаточно для таких условий
• Проверяйте маркировку перед установкой: убедитесь, что это именно модель MD63 с характеристикой C, а не B или D
