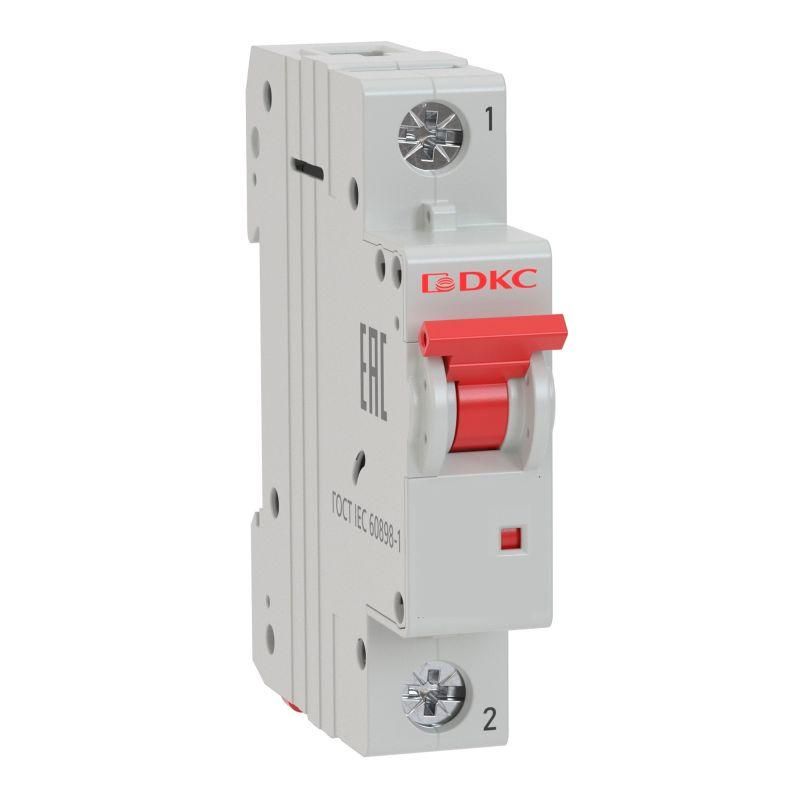

Выключатель автоматический однополюсный YON MD63-1C4-6 6kA | DKC ДКС

Автоматический выключатель модульный однополюсный 4А 6кА характеристика C от бренда YON (группа DKC), артикул md63-1c4-6, предназначен для защиты бытовых и промышленных электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в сетях переменного тока 230 В и подходит для установки в щитах жилых домов, офисов и производственных объектов.

Назначение и область применения

Автоматический выключатель модульный однополюсный 4А 6кА характеристика C защищает однофазные электрические цепи от повреждений при длительной перегрузке и внезапном коротком замыкании. Он обеспечивает безопасное включение и отключение нагрузки вручную. Подходит для защиты освещения, розеточных групп, маломощных приборов и оборудования с умеренным пусковым током - например, компьютеров, телевизоров, зарядных устройств, насосов и светильников.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC);
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать;
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала, что оптимально для нагрузок с умеренным пусковым током (например, люминесцентные лампы, двигатели малой мощности);
• Количество полюсов: 1 - управляет одним фазным проводом; нейтральный проводник коммутируется совместно с фазой;
• Сечение провода: до 25 мм2 - позволяет подключать медные провода крупного сечения;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Монтаж: на DIN-рейку шириной 1 модуль (17,5 мм); глубина установки - 75 мм;
• Рабочий диапазон температур: от –60 C до +40 C - допускает использование в холодных помещениях, включая необогреваемые зоны;
• Частота сети: 50 Гц - соответствует стандартам РФ и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Категория перенапряжения: IV - предназначено для установки на входе электроустановки, где возможны скачки напряжения;
• Степень загрязнения: 3 - допустимо применение в условиях повышенной запыленности (производственные помещения, гаражи).

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 4А 6кА характеристика C (артикул md63-1c4-6) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Выключатель имеет механический рычаг управления, обеспечивающий четкое положение «Вкл./Выкл.». Для подключения используются зажимы с винтовым креплением - затяжка рекомендуется моментом 0,8–1,0 Нм. Обратите внимание: нейтральный проводник также коммутируется, поэтому выключатель нельзя использовать как обычный однополюсный аппарат без размыкания нуля - он уже спроектирован для таких задач.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что гарантирует быстрое прекращение аварийного тока и снижает риск возгорания проводки. Конструкция выполнена из самозатухающего термопластичного материала, устойчивого к нагреву. Отключение происходит за счет теплового и электромагнитного расцепителей - два уровня защиты работают независимо друг от друга.

Преимущества

• Компактная форма - занимает всего один модуль, экономит место в распределительном щите;
• Поддержка коммутируемого нулевого проводника - исключает необходимость отдельного нулевого автомата в некоторых схемах;
• Широкий диапазон рабочих температур - надёжно работает даже в неотапливаемых помещениях зимой;
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже при серьёзных КЗ в старых сетях;
• Совместимость с дополнительными модулями - можно подключить независимый расцепитель или вспомогательные контакты для удалённого управления и сигнализации (приобретаются отдельно).

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами - например, мощных двигателей, компрессоров, сварочных аппаратов (для них нужна характеристика D);
• IP20 не обеспечивает защиту от влаги - не используется во влажных помещениях без корпуса или в открытых местах;
• Не применяется в цепях постоянного тока - только для AC 50 Гц;
• Не следует использовать в системах с напряжением выше 230 В - хотя заявлено 400 В, это предельное напряжение изоляции, а не рабочее.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Автомат для освещения в коридоре, туалете или кладовой;
• Щитовая защита для бытовой техники: холодильника, микроволновки, кофеварки;
• Электрощит в гараже или на даче с минимальными условиями эксплуатации;
• Цепь питания контроллеров, датчиков, малых насосов в системах автоматизации.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 920 Вт (P = U × I = 230 В × 4 А);
• Используйте провода сечением 1,5–2,5 мм2 для типовых розеточных групп - 25 мм2 указано как максимум, но переустанавливать слишком толстые провода нецелесообразно;
• Если планируете дистанционное отключение или сигнал о срабатывании - закажите отдельно независимый расцепитель или вспомогательные контакты;
• При установке в щит с несколькими автоматами соблюдайте порядок: автоматы с меньшим номиналом - дальше от входа;
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю, только от перегрузок и КЗ.
