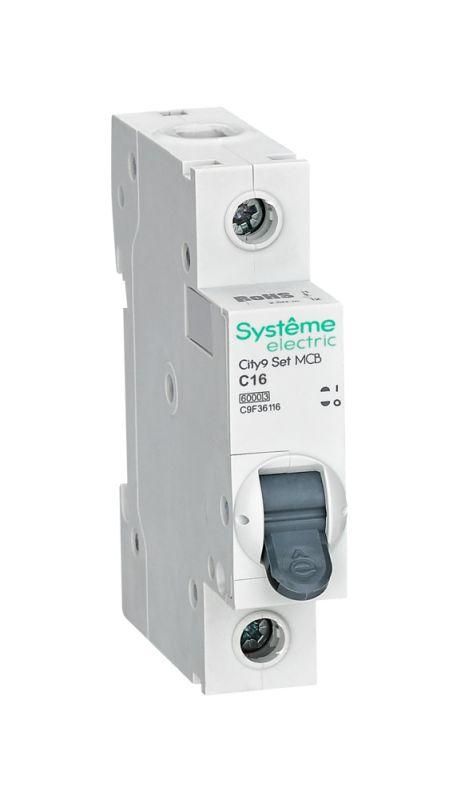

Выключатель автоматический однополюсный 16A C 6kA City9 | C9F36116 |Systeme Electric APC

Автоматический выключатель City9 c9f36116 от Systeme Electric - однополюсное устройство на 16 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и работает в сетях 220–230 В переменного тока.

Назначение и область применения

City9 c9f36116 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Часто используется для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Напряжение: 220 В (номинальное), 440 В (изоляционное) - безопасно работает в однофазных сетях 220–230 В;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры);
• Полюса: 1 - управляет одной фазой сети;
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль;
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; не предназначен для открытой установки;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли.

Совместимость и монтаж

City9 c9f36116 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной не менее 45 мм. Клеммы рассчитаны на зажим медных проводов сечением 0,5–2,5 мм2. Нельзя использовать многожильные провода без наконечников - это может привести к плохому контакту. Механизм «мгновенной коммутации» позволяет быстро включать/выключать устройство даже при высоких токах, что продлевает срок службы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство - минимизируется риск короткого замыкания при обслуживании. Корпус изготовлен из ударопрочного самозагасающего пластика, обеспечивающий механическую прочность и термическую стойкость.

Преимущества

• Надёжная защита благодаря классу токоограничения 3 - меньше нагрева проводки при аварии;
• Индикатор положения: рычаг чётко показывает состояние «вкл./выкл.»;
• Металлические заклёпки усиливают корпус, увеличивая долговечность;
• Компактный размер (1 модуль) экономит место в щите;
• Совместим со всеми изделиями серии City9 SET - легко формировать унифицированные щиты.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50/60 Гц;
• IP20 не допускает установку во влажных, пыльных или наружных условиях;
• Не подходит для мощных двигателей с высоким пусковым током (например, сварочные аппараты, крупные насосы) - для них нужна характеристика D;
• Запрещено использовать с проводами больше 2,5 мм2 - возможен перегрев клемм.

Примеры использования

• Защита группы розеток в квартире;
• Отключение осветительной линии в офисе;
• Щитовая защита холодильника, микроволновой печи, стиральной машины;
• Распределительный щит в небольшом мастерском цеху с нагрузками до 3,5 кВт.

Практические советы

• Выбирая City9 c9f36116, проверьте, что суммарная мощность подключаемых приборов не превышает 3,5 кВт (при 220 В): 16 А × 220 В = 3520 Вт;
• При сборке щита используйте одинаковые устройства серии City9 SET - они имеют единый дизайн и совпадающие размеры;
• Обязательно затягивайте клеммы моментом, указанным в инструкции - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик;
• Если в щите много автоматов, пометьте каждый - это ускоряет поиск неисправности;
• Не заменяйте City9 c9f36116 на более мощный автомат без пересчёта сечения проводки - это опасно!
