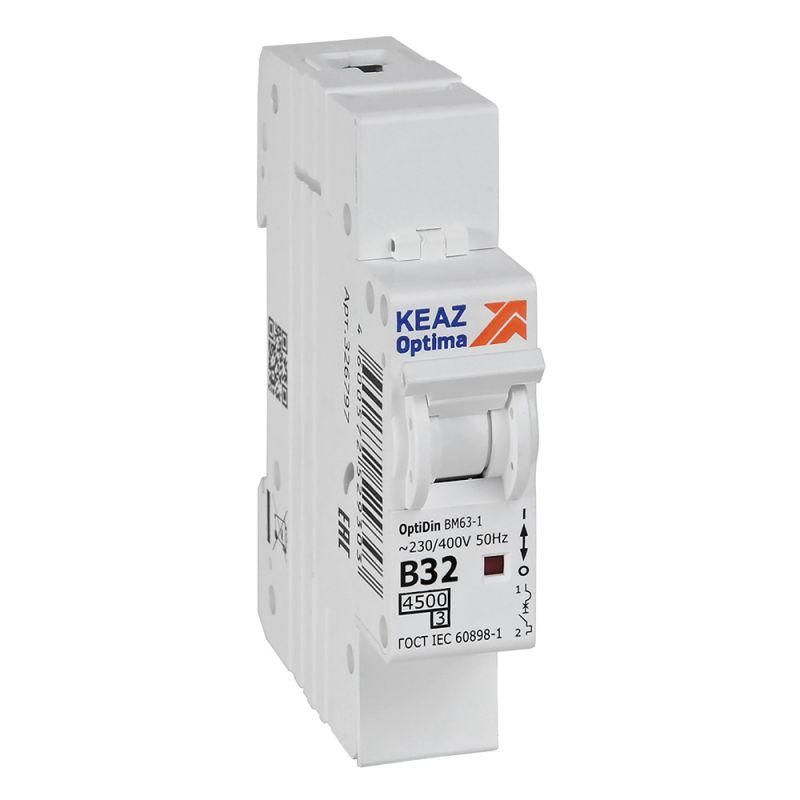

Выключатель автоматический модульный 1п B 32А 4.5кА OptiDin BM63-1B32-4.5-УХЛ3 КЭАЗ 329504

Автоматический выключатель однополюсный 32А B 4,5кА AC модульный BM63-1B32-4,5-УХЛ3 - это надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и распределительных щитов. Произведённый КЭАЗ, он входит в серию OptiDin BM63 и предназначен для установки в условиях умеренного климата (-70…+60 C).

Назначение и область применения

Автоматический выключатель однополюсный 32А B 4,5кА AC модульный BM63-1B32-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В при частоте 50 Гц. Он используется для:

• защиты освещения, розеточных групп и бытовой техники;
• монтажа в квартирных, этажных и вводных распределительных щитах;
• оперативного включения и отключения нагрузки (до 30 раз в сутки);
• обеспечения безопасности в жилых зданиях и малых объектах.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам (например, при запуске ламп или маломощных двигателей); идеален для бытовых нагрузок.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В - рабочее напряжение сети; изоляция рассчитана на то же значение.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Монтаж: DIN-рейка 35 мм - стандартная система фиксации в щитах.
• Ширина: 1 модуль - занимает минимальное место в щите.
• Глубина монтажа: 75 мм - требует соответствующего внутреннего пространства щита.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды - применяется только внутри закрытых щитов.
• Рабочий диапазон температур: от –70 C до +60 C - позволяет использовать даже в неотапливаемых помещениях.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ перед его достижением пика, повышая безопасность оборудования.
• Категория перенапряжения: IV - предназначен для установки на входе в помещение, где возможны высокие переходные процессы.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (типичные условия в щитовой).

Совместимость и монтаж

Автоматический выключатель однополюсный 32А B 4,5кА AC модульный BM63-1B32-4,5-УХЛ3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: защёлкиваются фиксаторы на рейке. Подключение проводов - винтовые зажимы, затягивать рекомендуется усилием 0,8 Нм. Для удобства обслуживания предусмотрена возможность дополнительной комплектации (например, сигнализирующих контактов или дугогасительных камер).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Применяет класс токоограничения 3 и категорию перенапряжения IV - что гарантирует повышенную отказоустойчивость при аварийных ситуациях. Конструкция исключает самопроизвольное отключение при вибрациях и механическом воздействии.

Преимущества

• Высокая надёжность благодаря проверенной технологии КЭАЗ.
• Узкая форма (1 модуль) экономит место в щитах с ограниченным пространством.
• Работает при экстремальных температурах - подходит для холодных регионов и неотапливаемых помещений.
• Индикация положения («ON/OFF») четко видна даже при плохом освещении.
• Поддерживает широкий диапазон сечений проводов - универсальное решение для разных типов кабеля.

Ограничения применения

• Не предназначен для защиты трёхфазных сетей - требуется использование трёхполюсных аналогов.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без корпуса.
• Характеристика B менее подходяща для мощных двигателей или насосов - для них лучше выбрать характеристику C или D.
• Не рекомендован для частых циклов включения/выключения более 30 раз в день - риск износа механизмов.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, кофе-машина).
• Щиток на этаже многоквартирного дома - один выключатель на одну квартиру.
• Вводной автомат в частном доме, если нагрузка не превышает 7 кВт.
• Освещение в подвале или кладовой с использованием LED-ламп.

Практические советы

• Выбирая этот автоматический выключатель однополюсный 32А B 4,5кА AC модульный BM63-1B32-4,5-УХЛ3, убедитесь, что суммарная мощность подключенных приборов не превышает 7,4 кВт (P = U × I = 230 В × 32 А).
• Проверьте глубину вашего щита - минимум 75 мм необходимо для свободного монтажа без давления на механизмы.
• При подключении проводов используйте наконечники (штыревые или трубчатые) для сечений ниже 2,5 мм2 - это повысит контакт и долговечность.
• Не путайте с выключателями категории C - они чаще используются в офисах и на производствах. Здесь B - оптимальный выбор именно для жилья.
• При замене старого автомата сверьте не только ток, но и характеристику срабатывания - замена B на C может привести к ложным срабатываниям или, наоборот, к опасному пропуску тока КЗ.
