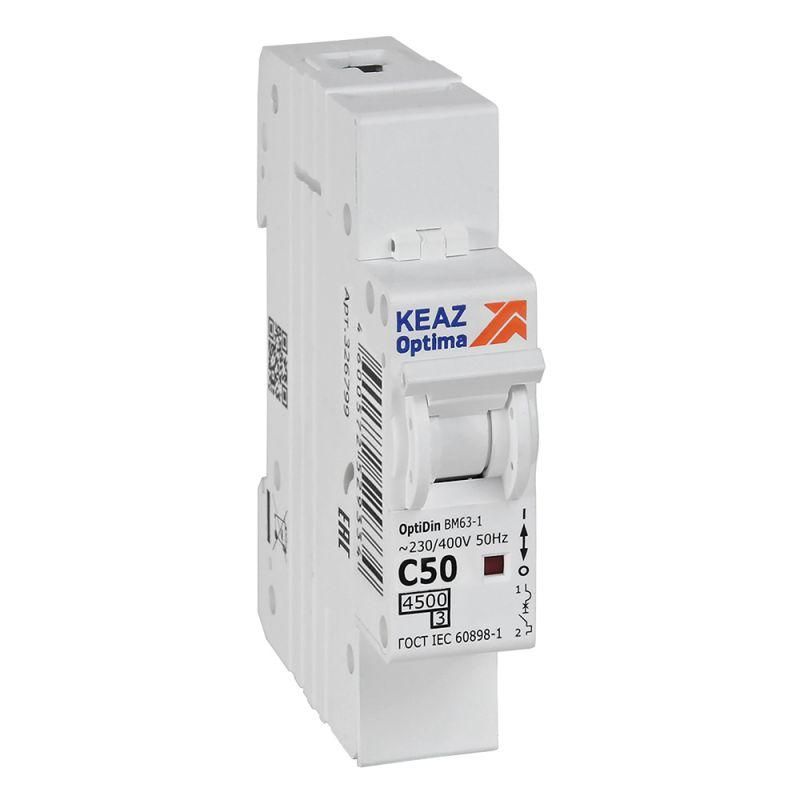

Выключатель автоматический модульный 1п C 50А 4.5кА OptiDin BM63-1C50-4.5-УХЛ3 КЭАЗ 326799

Автоматический выключатель однополюсный 50А C 4,5кА AC модульный BM63-1C50-4,5-УХЛ3 - устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Произведённый КЭАЗ, он предназначен для установки в щитах квартиры, дома или этажа, обеспечивает надёжную работу при номинальном токе 50 А и напряжении 230 В. Артикул BM63-1C50-4,5-УХЛ3 соответствует серии OptiDin BM63.

Назначение и область применения

Автоматический выключатель BM63-1C50-4,5-УХЛ3 защищает однофазные электрические цепи с переменным током 50 Гц. Он применяется в распределительных, квартирных и этажных щитах жилых зданий. Устройство обеспечивает безопасное включение/выключение нагрузки до 30 раз в сутки, а также отключает цепь при превышении допустимой мощности или возникновении короткого замыкания.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан прибор;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, розеточные группы, бытовые приборы;
• Количество полюсов: 1 - управляет одной фазой, используется в однофазных сетях;
• Сечение провода: 1–25 мм2 - подходящий диапазон сечений медных проводов для подключения;
• Ширина по модулю: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях, включая неотапливаемые;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, такие как грозовые перенапряжения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

BM63-1C50-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Ширина устройства - 1 модуль, что удобно для плотной компактной сборки щита. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Подключать можно как одножильные, так и многожильные провода - перед затяжкой рекомендуется обжать последние наконечниками. Глубина монтажа - 75 мм, убедитесь, что в щите достаточно места для свободного закрывания крышки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Применение в жилых помещениях подтверждает соответствие требованиям к электробезопасности для домашнего использования.

Преимущества

• Высокая отключающая способность 4,5 кА - надёжно работает даже при серьёзных КЗ в старых сетях;
• Характеристика C - оптимальна для типичных бытовых нагрузок без ложных срабатываний при запуске двигателей;
• Работает при экстремальных температурах - подходит для установки в неотапливаемых щитовых;
• Компактный формат 1 модуль - экономит место в щитке;
• Поддержка класса 3 токоограничения - минимизирует повреждение проводки при КЗ;
• Совместим с другими изделиями серии OptiDin BM63 - легко расширять систему защиты.

Ограничения применения

• Не предназначен для трёхфазных сетей - требует три отдельных автомата для трех фаз;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты;
• Максимум 30 операций включения/отключения в день - не подходит для частого ручного управления (например, для оборудования с циклическим включением);
• Не имеет дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО;
• Номинальное напряжение 230 В - не следует применять в сетях выше 250 В, особенно в промышленных объектах с 400 В.

Примеры использования

• Защита розеточных групп в квартире (стиральная машина, микроволновка, зарядки);
• Обеспечение безопасности осветительной цепи в коридоре или комнате;
• Установка в этажном щите для питания нескольких квартир;
• Функциональный элемент в распределительном щите многоэтажного дома.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключенных приборов не превышала 11,5 кВт (при 230 В и 50 А): P = U × I = 230 × 50 = 11 500 Вт;
• Используйте провода сечением не менее 6 мм2 для нагрузки 50 А - меньшее сечение вызовет нагрев и риск возгорания;
• При сборке щита соблюдайте порядок: сверху - вводной автомат, ниже - групповые; BM63-1C50-4,5-УХЛ3 лучше располагать рядом с аналогичными устройствами серии OptiDin для унификации;
• Не используйте этот автомат вместо УЗО - для защиты от поражения током нужен отдельный дифавтомат или параллельное УЗО;
• Проверяйте маркировку на корпусе после монтажа: убедитесь, что указаны 50 А, буква C и 4,5 кА - это гарантирует правильную функциональность.
