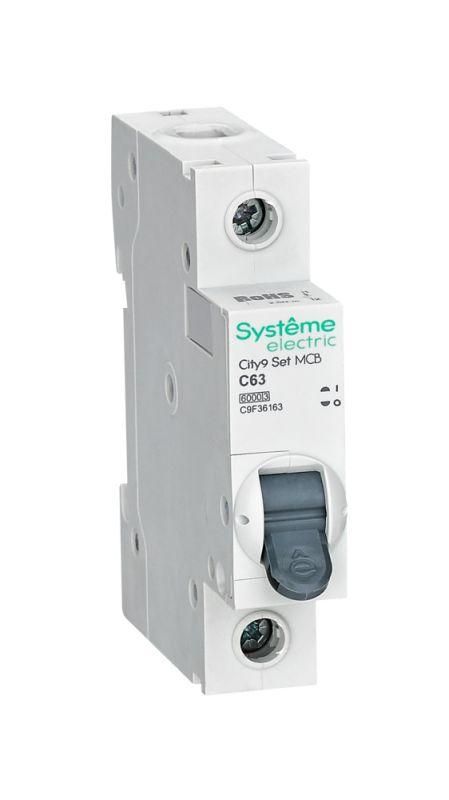

Выключатель автоматический однополюсный 63A C 6kA City9 | C9F36163 |Systeme Electric APC

Автоматический выключатель Systeme Electric артикула c9f36163 - однополюсный защитный аппарат на 63 А, предназначенный для надежной защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Выполнен в компактном формате DIN-рейки, совместим с системой City9 SET.

Назначение и область применения

Автоматический выключатель c9f36163 защищает электрические цепи напряжением до 230 В от повреждений, вызванных длительными перегрузками и внезапными скачками тока - например, при коротком замыкании. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты групповой проводки освещения, розеточных контуров и оборудования мощностью до 14 кВт.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - обеспечивает безопасную работу даже при кратковременных бросках напряжения
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Род тока: переменный (AC), частота 50–60 Гц - работает в стандартных сетях России и Европы
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий тепловую энергию при КЗ
• Ширина: 1 модуль (17,5 мм) - занимает минимум места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель c9f36163 устанавливается на стандартную DIN-рейку типа TS35. Совместим со всеми устройствами серии City9 SET и другими продуктами, соответствующими нормам EN 60898-1. Для монтажа требуется свободное место глубиной не менее 45 мм. Подключение выполняется через верхние или нижние клеммы - провода должны иметь сечение от 1,5 до 25 мм2 (медные). Не допускается использование многожильных проводов без наконечников. Момент затяжки клемм - строго 2,5 Нм; переусиливание может повредить контактную группу.

Безопасность и стандарты

Автоматический выключатель Systeme Electric c9f36163 соответствует требованиям международных стандартов IEC/EN 60898-1 и RoHS 2.0. Конструкция исключает случайный доступ к токоведущим элементам благодаря защищённым клеммам и монолитному корпусу. Отключение происходит без образования открытой дуги, что снижает риск возгорания. Сертифицирован для использования в помещениях класса загрязнения 2 - то есть в условиях, где возможны лишь немногие неэлектропроводящие загрязнения (пыль, влага в виде конденсата).

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение при КЗ, снижая риск повреждения проводки
• Безопасные клеммы - предотвращают выпадение проводов и случайное касание токоведущих частей
• Монолитная лицевая панель - увеличивает прочность корпуса, исключает растрескивание при ударах
• 6 металлических заклёпок - усиливают механическую устойчивость устройства при вибрациях
• Соответствие RoHS 2.0 - экологически безопасный состав материалов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в пыльных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); лучше использовать характеристику D
• Не поддерживает подключение проводов из алюминия - только медные
• Не имеет функции дифференциальной защиты - не заменяет УЗО
• Не рассчитан на постоянную работу при температуре выше +40 C без снижения номинального тока

Примеры использования

• Защита группы розеток в квартире с суммарной нагрузкой до 14 кВт
• Отключение осветительных цепей в офисе или магазине
• Щитовая защита для небольшого станка с асинхронным двигателем мощностью до 11 кВт
• Установка в распределительном щите на этаже многоэтажного дома

Практические советы

• Выбирая автомат c9f36163, проверьте соответствие номинального тока нагрузки - не стоит ставить 63 А на цепь с потреблением 10 А, это снижает чувствительность защиты
• Используйте наконечники на многожильных проводах перед зажимом в клеммах - это предотвратит окисление и плохой контакт
• При сборке щита следите за шагом между устройствами: один модуль = 17,5 мм, чтобы не перегружать рейку
• Проверяйте момент затяжки клемм динамометрической отверткой - недостаточно или слишком сильно затянутый контакт - причина перегрева
• Этот выключатель - часть системы City9 SET; для единообразия и удобства обслуживания рекомендуется использовать другие компоненты этой же серии
