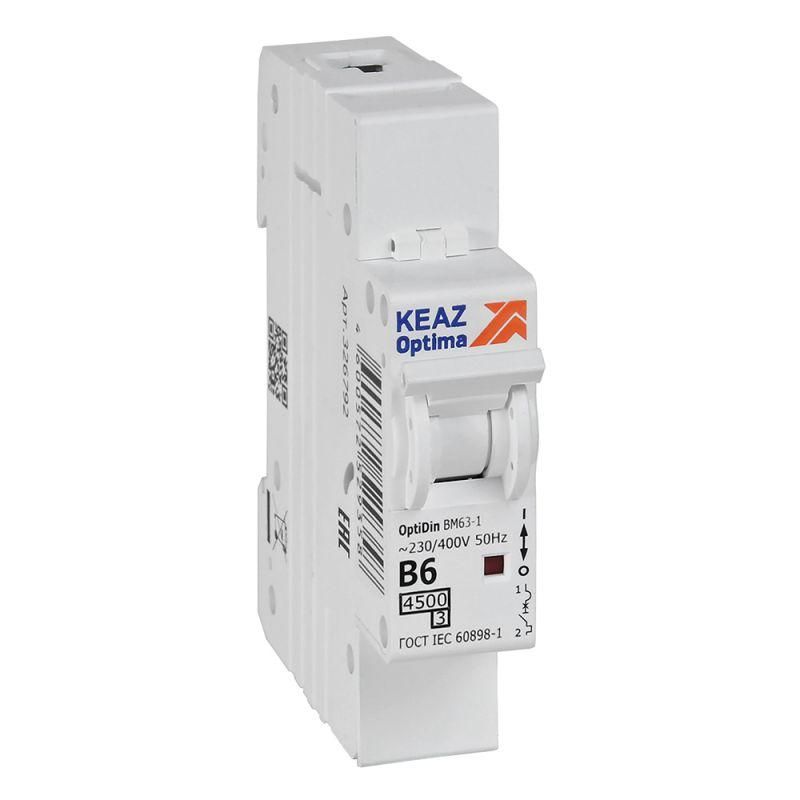

Выключатель автоматический модульный 1п B 6А 4.5кА OptiDin BM63-1B6-4.5-УХЛ3 КЭАЗ 329499

Автоматический выключатель однополюсный 6А B 4,5кА AC модульный BM63-1B6-4,5-УХЛ3 от КЭАЗ предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Этот выключатель устанавливается в щитах квартиры, дома или этажного распределительного устройства и обеспечивает надёжную работу при номинальном токе 6 А и напряжении 230 В.

Назначение и область применения

Автоматический выключатель BM63-1B6-4,5-УХЛ3 защищает однофазные электрические цепи с переменным током (AC) частотой 50 Гц. Он применяется в жилых помещениях - в квартирных, этажных и вводных распределительных щитах. Подходит для защиты освещения, розеточных групп, бытовых приборов мощностью до 1,4 кВт. Выключатель также допускает редкие ручные включения и отключения - до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства)
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан выключатель
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Сечение провода: 1–25 мм2 - подходят медные провода этого сечения для подключения
• Монтаж: на DIN-рейку шириной 1 модуль (17,5 мм)
• Глубина установки: 75 мм - требует свободного места внутри щита
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытые щиты
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать в холодных и жарких условиях, но в щите температура обычно выше минимума
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

BM63-1B6-4,5-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Ширина одного модуля соответствует другим устройствам серии OptiDin - легко сочетается с УЗО, реле напряжения, счетчиками. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают плотный контакт без необходимости предварительной опрессовки. После монтажа проверьте фиксацию: выключатель должен плотно защёлкиваться на рейке и не болтаться. Не рекомендуется устанавливать рядом с источниками тепла - это влияет на точность срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс перенапряжения IV и класс токоограничения 3 повышают уровень безопасности при аварийных ситуациях. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным выбросам, таким как удары молнии в ЛЭП. Степень защиты IP20 исключает доступ к токоведущим частям при открытой дверце щита, но не защищает от попадания воды - не используется во влажных помещениях без корпуса.

Преимущества

• Высокая отключающая способность 4,5 кА - достаточна для большинства жилых домов и многоквартирных зданий
• Характеристика B - меньше ложных срабатываний при запуске ламп накаливания или маломощных двигателей
• Широкий диапазон температур - сохраняет работоспособность даже в неотапливаемых щитах зимой
• Поддержка проводов до 25 мм2 - удобно для подключения толстых кабелей от ввода
• Совместимость с другими изделиями OptiDin - можно собрать полноценный щит из одной серии

Ограничения применения

• Не предназначен для трехфазных цепей - только для однофазных 230 В
• IP20 не защищает от влаги - нельзя устанавливать вне помещений, в банях, подъездах без герметичного корпуса
• Не подходит для защиты мощных электромоторов (более 1,5 кВт) - для них нужна характеристика C или D
• Максимально 30 операций включения/выключения в день - частое ручное управление сокращает срок службы
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельное УЗО

Примеры использования

• Защита группы розеток в спальной комнате
• Отключение освещения в коридоре и холле
• Щит на этаже многоквартирного дома - один BM63-1B6-4,5-УХЛ3 на каждую квартиру
• Вводный автомат в частном доме, если суммарная нагрузка не превышает 1,4 кВт
• Дополнение к УЗО в щитке кухни - для защиты от перегрузки после дифзащиты

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (6 А) соответствует сечению провода в цепи - для 2,5 мм2 он оптимален
• Избегайте установки рядом с нагревательными элементами - температура в щите может расти выше +40 C, что снижает реальный порог срабатывания
• При сборке щита используйте только оригинальные клеммы и кабели - не соединяйте алюминий и медь без переходника
• Проверяйте маркировку перед установкой: BM63-1B6-4,5-УХЛ3 - именно этот артикул от КЭАЗ имеет УХЛ3 исполнение для работы в холодном климате
• Если планируете увеличить нагрузку - замените на 10 А или 16 А, а не просто “переставьте” - это нарушит защиту проводки
