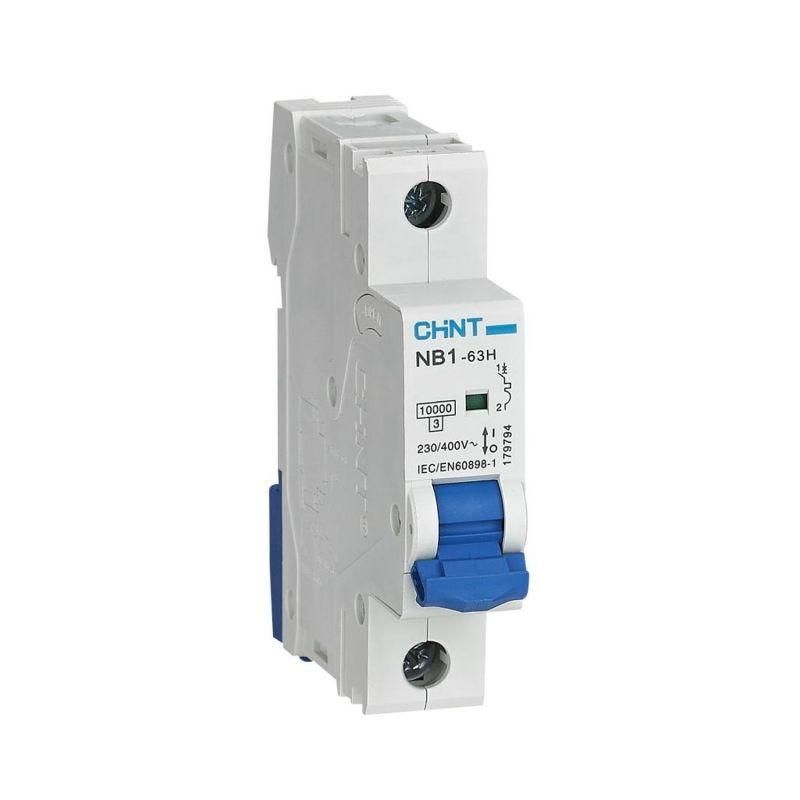

Выключатель автоматический однополюсный NB1-63H 1P 6A 10кА х-ка D (R) | 179807 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179807 - это однополюсный модульный аппарат на 6 А с характеристикой D, предназначенный для защиты цепей с высокими пусковыми токами, таких как двигатели, сварочные оборудование и мощные источники питания. Устройство устанавливается на DIN-рейку и обеспечивает надёжную защиту от перегрузок и коротких замыканий в бытовых и промышленных сетях.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H 179807 используется для защиты электрических цепей переменного тока с номинальным напряжением 230 В и частотой 50–60 Гц. Его характерная особенность - тип срабатывания D, который позволяет выдерживать кратковременные пики тока до 10–20 крат от номинала. Это делает его идеальным для подключения оборудования с высокими пусковыми токами: асинхронные двигатели, насосы, компрессоры, сварочные аппараты, системы освещения с галогенными лампами и другие индуктивные нагрузки.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: D - срабатывает при токе 10–20 × I_n, что исключает ложные срабатывания при пуске двигателей
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места на DIN-рейке
• Рабочая температура: от -25 C до +40 C - подходит для установки в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в обычных условиях без значительной запылённости
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование

Совместимость и монтаж

Автомат CHINT NB1-63H 179807 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, рассчитанные на медные провода сечением до 4 мм2. Совместим со всеми фиксирующими элементами и другими модулями серии NB1-63H. Для удобства монтажа предусмотрен индикатор положения контакта - окно показывает, находится ли выключатель во включенном (I) или отключенном (O) состоянии. Нельзя использовать для подключения алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей, применяемых в домашних и аналогичных условиях. Категория применения A означает, что он предназначен для защиты бытовых и коммерческих сетей, а не для специализированных промышленных систем с высокой степенью требований. Отсутствие степени защиты выше IP20 ограничивает его использование только внутри помещений.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных авариях
• Характеристика D предотвращает ложные срабатывания при пуске тяжёлых нагрузок
• Компактный формат (1 модуль) экономит место в щите
• Яркий индикатор положения контактов упрощает диагностику
• Высокая механическая и электрическая долговечность - подходит для активного использования

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендован для защиты цепей с постоянным током - работает только с переменным током
• Не подходит для нагрузок ниже 1 А - слишком большой порог срабатывания для маломощных устройств
• Не имеет функций удалённого управления или автоматического возврата - требуется ручное включение после срабатывания
• Не сочетается с системами, где необходима защита от потери фазы или перепадов напряжения - для этого нужны дополнительные устройства (V9, S9)

Примеры использования

• Защита сети электродвигателя насоса в системе водоснабжения
• Отключение сварочного аппарата на производстве
• Щитовая защита группы розеток, питаемых от одного контура с мощным оборудованием
• Контур освещения с галогенными лампами высокой мощности
• Питание конвейера или воздушного компрессора в цеху

Практические советы

• Выбирая автомат CHINT NB1-63H 179807, убедитесь, что пусковой ток вашего оборудования не превышает 20×6 А = 120 А - иначе возможны отказы
• При сборке щита используйте качественные наконечники (PIN/FORK) для надёжного контакта - особенно при многократных включениях
• Если нужна сигнализация срабатывания - выбирайте версию с опциональным контактом XF9J
• Не устанавливайте рядом с источниками тепла - рабочая температура до +40 C, перегрев снижает срок службы
• Проверьте соответствие сечения кабеля: для 6 А достаточно 1,5–2,5 мм2 меди, но лучше ориентироваться на нормы ПУЭ
