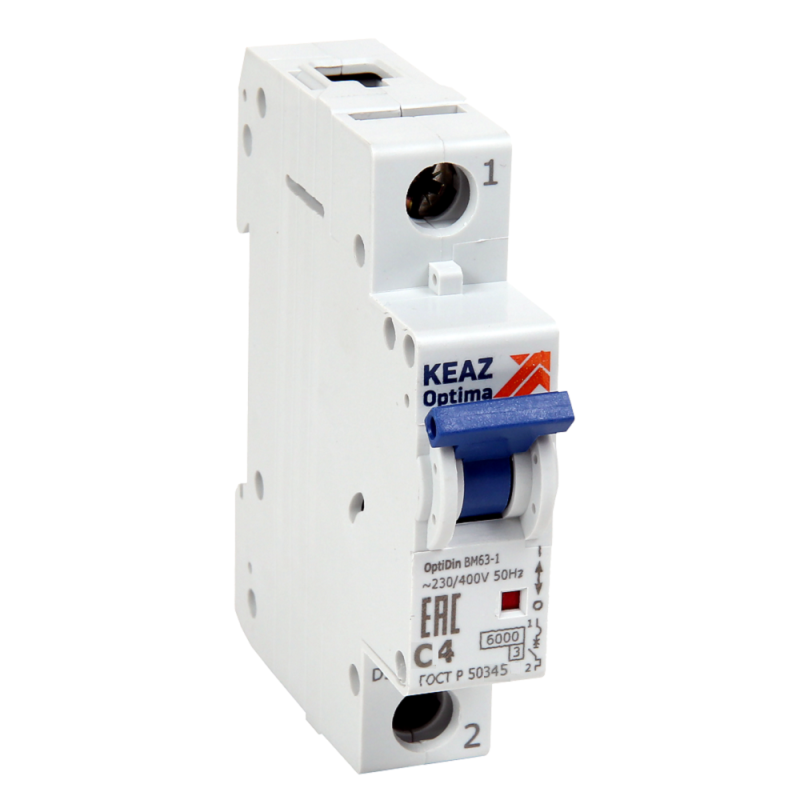

Выключатель автоматический модульный 1п C 16А 6кА OptiDin BM63-1C16-УХЛ3 инд. упак. (новый) КЭАЗ 293215

Автоматический выключатель модульный однополюсный 16A C 6кА УХЛ3 BM63-1C16-УХЛ3 от КЭАЗ предназначен для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Этот выключатель работает в условиях экстремальных температур и соответствует требованиям для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16A C 6кА УХЛ3 BM63-1C16-УХЛ3 защищает однофазные электрические цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он обеспечивает безопасное отключение нагрузки при аварийных ситуациях и позволяет вручную включать и отключать цепь. Подходит для использования в жилых домах, офисах, производственных помещениях и объектах коттеджного строительства. Применяется в системах распределения энергии, автоматизации и управлении технологическим оборудованием.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 16 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, розеточные группы, насосы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В AC
• Частота: 50 Гц
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными проводниками от тонких до мощных
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - снижает энергию, проходящую через цепь при КЗ, повышая надёжность защиты
• Категория перенапряжения: IV - рассчитан на использование в местах с высокой вероятностью перенапряжений (например, на входе в здание)
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Рабочая температура: от –60 C до +60 C - подходит для холодных и жарких помещений, включая неотапливаемые зоны
• Ширина по модулю: 18 мм (1M)
• Глубина монтажа: 75 мм - требует достаточного места внутри щита
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 16A C 6кА УХЛ3 BM63-1C16-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется минимум 75 мм свободной глубины в корпусе щита. Подключение осуществляется к верхним и нижним зажимам - допускаются провода сечением от 1 до 25 мм2. Надёжное затягивание контактов важно: слабый контакт вызывает нагрев и выход из строя. Выключатель совместим со всеми типами щитов, поддерживающими модульную компоновку. Работает в паре с другими устройствами серии OptiDin BM63.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Сертифицирован для использования в России и странах ЕАЭС. Код в реестре радиоэлектронной продукции: РЭ-2499/20. Рекомендован к применению в проектах, где важна сертифицированная надёжность.

Преимущества

• Увеличенный диапазон рабочих температур - подходит для установки в неотапливаемых помещениях, на улице (в закрытых щитах) и в суровом климате
• Высокая отключающая способность (6 кА) - эффективно защищает даже при серьёзных КЗ
• Класс токоограничения 3 - снижает риск возгорания и повреждения оборудования при аварии
• Поддержка больших сечений проводов (до 25 мм2) - удобен для подключения мощных потребителей
• Совместимость с серией OptiDin - легко интегрируется в комплексные решения КЭАЗ

Ограничения применения

• Не предназначен для постоянного использования в условиях прямого попадания воды или высокой влажности - степень защиты IP30 не обеспечивает герметичность
• Не рекомендуется для защиты цепей с очень высоким пусковым током (например, крупные двигатели) - для них лучше подходят автоматы типа D
• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц
• Требует наличия достаточного пространства в щите (минимум 75 мм глубины)

Примеры использования

• Защита групп розеток в квартире или частном доме
• Отключение светильников и точечного освещения
• Щитовая защита на входе в коттедж или малый бизнес-объект
• Контроль питания насосов, вентиляторов, малых станков в цехах
• Интеграция в системы автоматического управления с использованием других устройств OptiDin

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может перегреться, даже если автомат исправен
• При установке в щит с ограниченной глубиной - убедитесь, что задняя стенка не препятствует фиксации механизма
• Для цепей с частыми включениями (например, насосы) используйте этот выключатель только как защитное устройство; для частого ручного управления лучше применять рубильник или контактор
• При замене старого автомата - сравните характеристики: новый BM63-1C16-УХЛ3 можно менять на аналоги с такой же характеристикой C и 16 А
• Не забудьте про маркировку - пометьте каждый автомат в щите, чтобы избежать путаницы при обслуживании
