Выключатель автоматический SYSTEMEPACT CCB100 36кА 4P4D S2.2 100А рычаг SE SPC100F10022L4DF APC

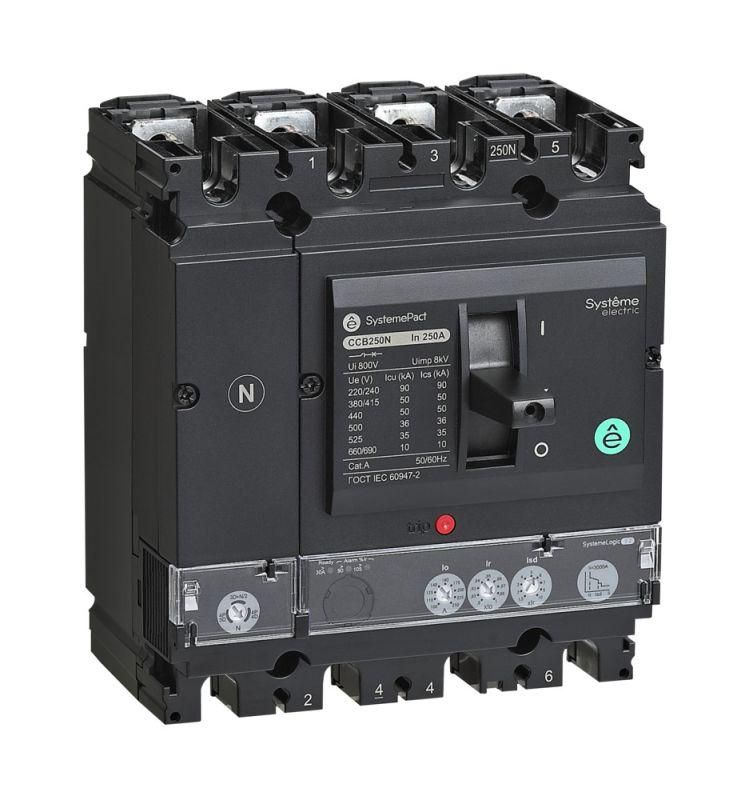

Автоматический выключатель SYSTEMEPACT CCB100 36кА 4P4D S2.2 100A рычаг - устройство для защиты и коммутации четырёхполюсной сети переменного тока до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric, артикул spc100f10022l4df, соответствует требованиям серийного производства аппаратов SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB100 36кА 4P4D S2.2 100A рычаг используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, компрессоры. Четыре полюса позволяют защищать трёхфазную сеть с нулевым проводником. Номинальное напряжение 690 В делает его пригодным для работы в сетях с повышенными значениями напряжения, в том числе в системах с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (4P4D - четыре полюса, все снабжены расцепителем)
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В AC
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту от перегрузок
• Диапазон настройки защиты от перегрузки: 40–100 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку
• Степень защиты: IP30 - защита от доступа к опасным частям инструментами, но не от пыли и воды; требует установки внутри закрытых шкафов
• Управление: рычажковый механизм - удобен для ручного управления, визуально показывает положение (вкл/выкл)
• Монтаж: на DIN-рейку через специальные монтажные элементы
• Подключение: винтовые зажимы - подходят для медных жил сечением до 50 мм2 (по нормам SE)
• Дополнительные функции: встроенные независимый расцепитель и расцепитель минимального напряжения - позволяют удалённо отключать аппарат при потере питания или аварийном снижении напряжения
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB100 36кА 4P4D S2.2 100A рычаг монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются специальные крепления, входящие в комплект. Установка возможна только в закрытых распределительных щитах из-за степени защиты IP30. Клеммы рассчитаны на винтовое подключение одножильных и многожильных проводов с зачищенной частью 8–12 мм. Максимальное сечение - 50 мм2. Перед подключением проверьте соответствие сечения провода и крутящего момента затяжки (указан в документации SE). Не допускается использование адаптеров или переходников для изменения типа монтажа - аппарат не предназначен для встраивания или передвижного монтажа.

Безопасность и стандарты

SYSTEMEPACT CCB100 36кА 4P4D S2.2 100A рычаг соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Наличие расцепителей минимального напряжения и независимого расцепителя позволяет реализовать системы безопасности по типу “остановка при отказе питания” или “дистанционное отключение”. Все материалы корпуса - самозатухающие, соответствуют UL94 V-0.

Преимущества

• Электронный расцепитель даёт гибкую настройку чувствительности - идеален для сложных нагрузок с пусковыми токами
• Четырёхполюсная конструкция защищает все проводники, включая N - повышает безопасность в TN-S и TT системах
• Высокая отключающая способность (36 кА) обеспечивает надёжность даже в местах с высокой мощностью КЗ
• Интегрированные дополнительные расцепители исключают необходимость внешних модулей - экономия места в щите
• Рычаг с чёткой визуальной индикацией положения уменьшает риск ошибок при обслуживании

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP30 не защищает от пыли и влаги
• Не подходит для постоянного режима работы ниже 40 А - нижний порог настройки защиты составляет 40 А
• Не рекомендуется использовать в условиях сильной вибрации без дополнительной амортизации - механическая прочность выше средней, но не промышленного класса
• Не имеет встроенного теплового расцепителя - полностью зависит от электронного модуля; при его выходе из строя защита теряется
• Не совместим с контактными добавками или сигнализирующими устройствами - количество контактов равно нулю, расширение невозможно

Примеры использования

• Защита главного ввода в промышленном цехе с трёхфазным оборудованием и нулевым проводом
• Отключение конвейерной линии при падении напряжения ниже 70 % - благодаря расцепителю минимального напряжения
• Дистанционное отключение станка по сигналу от системы безопасности - через независимый расцепитель
• Щитовая защита насосной группы в водопроводной станции с напряжением 660 В

Практические советы

• Перед первым запуском обязательно настройте порог перегрузки в соответствии с реальным током потребления оборудования - используйте диапазон 40–100 А
• Проверяйте момент затяжки винтовых клемм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт
• При использовании расцепителя минимального напряжения убедитесь, что источник контрольного питания (например, 24 В DC) подключен правильно и стабилен
• Не устанавливайте рядом с источниками сильного электромагнитного поля - может влиять на работу электронного расцепителя
• Обязательно помечайте аппарат в щите: указывайте нагрузку, ток настройки и номер цепи - особенно важно при наличии нескольких аналогичных SYSTEMEPACT CCB100 36кА 4P4D S2.2 100A рычаг
