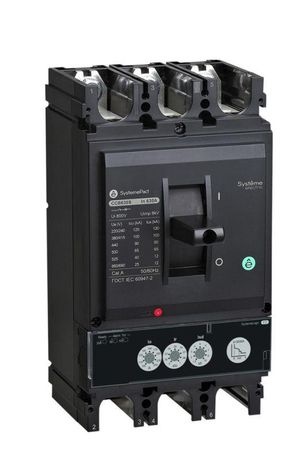

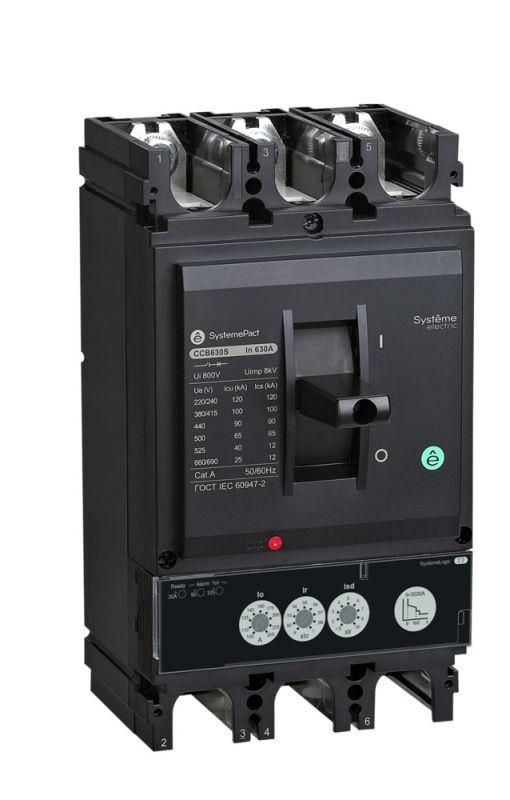

Выключатель автоматический SYSTEMEPACT CCB400 50кА 3P3D TMD250 рычаг SE SPC400N25023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB400 50кА 3P3D TMD250 рычаг SE - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная коммутация и высокая отключающая способность. Бренд Systeme Electric и артикул spc400n25023l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB400 50кА 3P3D TMD250 рычаг SE используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие мощные потребители.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы сети одновременно.
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен аппарат.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 175–250 А - можно регулировать порог срабатывания в этом пределе под конкретную нагрузку.
• Напряжение питания дополнительных расцепителей: независимый расцепитель и расцепитель минимального напряжения - позволяют удалённо отключать выключатель по сигналу или при снижении напряжения ниже заданного уровня.
• Степень защиты: IP30 - защита от твердых предметов более 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Подключение силовой цепи: винтовое - требует затяжки кабеля гаечным ключом, обеспечивает надёжный контакт.
• Монтаж: на монтажные элементы - крепится на DIN-рейку или специальные направляющие, не является встраиваемым.
• Управление: рычажковый механизм - удобный для ручного включения/отключения, визуально показывает положение (ON/OFF).
• Гарантия: 24 месяца - стандартный срок для промышленной аппаратуры.

Совместимость и монтаж

SYSTEMEPACT CCB400 50кА 3P3D TMD250 рычаг SE совместим с DIN-рейками стандарта EN 60715. Для монтажа необходимы соответствующие крепления, входящие в комплект щита. Установка возможна только в сухих помещениях с температурой от -25C до +60C. Отсутствие контактов означает, что выключатель не имеет встроенных вспомогательных контактов - для сигнализации состояния необходимо использовать внешние модули. Соединение силовых клемм выполняется винтами M8-M10, момент затяжки следует проверять по документации производителя.

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Наличие независимого расцепителя позволяет выполнять аварийное отключение по команде с пульта управления, что важно для соблюдения норм безопасности на производстве.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных КЗ в крупных промышленных сетях.
• Широкий диапазон настройки защиты (175–250 А) - позволяет точно адаптировать порог срабатывания под реальную нагрузку, исключая ложные срабатывания.
• Наличие двух типов дополнительных расцепителей - даёт гибкость в реализации систем автоматизации и дистанционного управления.
• Надёжное винтовое подключение - минимизирует риск нагрева и окисления контактов при больших токах.
• Известный бренд Systeme Electric - гарантирует соответствие качественным стандартам производства и долгий срок службы.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP30 не защищает от влаги, пыли и брызг, поэтому запрещено использование вне герметичных шкафов.
• Нельзя применять в сетях переменного тока выше 690 В - превышение напряжения вызовет пробой изоляции.
• Отсутствуют встроенные вспомогательные контакты - для передачи сигнала о состоянии аппарата нужны дополнительные модули.
• Требуется точная настройка порога перегрузки - некорректная установка может привести к недостаточной защите или частому отключению.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 150 кВт.
• Коммутирующее устройство для группы станков на линии сборки.
• Распределительный автомат в щите насосной станции с трёхфазными двигателями.
• Элемент системы управления, связанный с расцепителем минимального напряжения - отключается при проседании сети.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 250 А рекомендовано медное сечение не менее 70 мм2.
• При настройке защиты от перегрузки выбирайте значение, близкое к максимальному рабочему току оборудования, но не превышающее его.
• Обязательно используйте защитные крышки на клеммах - даже при IP30 доступ к токоведущим частям опасен.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первых 100 включений.
• Для дистанционного отключения подключайте независимый расцепитель через контроллер или кнопку аварийной остановки - это соответствует требованиям ГОСТ Р 50030.5.1.
