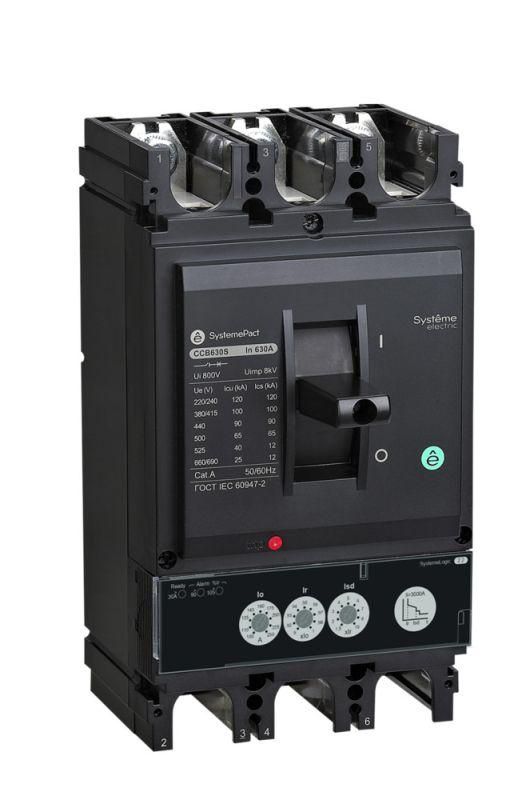

Выключатель автоматический SYSTEMEPACT CCB630 36кА 3P3D S2.3 630А рычаг SE SPC630F63023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 36кА 3P3D S2.3 630A рычаг - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В с номинальным током 630 А. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630f63023l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 36кА 3P3D S2.3 630A рычаг используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах промышленных объектов: заводских линий, насосных станций, систем вентиляции, конвейеров и других мощных потребителей.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 630 А
• Число полюсов: 3
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до этой величины
• Тип расцепителя: Электронный - обеспечивает точную и регулируемую защиту от перегрузок
• Диапазон настройки защиты от перегрузки: 252–400 А - можно задать порог срабатывания в этом интервале
• Конструктивное исполнение: Стационарное - предназначен для жёсткой фиксации в щите, не снимается после монтажа
• Управляющий элемент: Рычажковый - удобный механический рычаг для ручного включения/выключения
• Метод подключения: Винтовое соединение - провода закрепляются болтами, требует правильного момента затяжки
• Степень защиты: IP30 - защищён от доступа инструментов и крупных частиц, но не герметичен; не предназначен для открытых площадок
• Дополнительные расцепители: Независимый расцепитель и расцепитель минимального напряжения - позволяют удалённо отключать аппарат при потере питания или аварии
• Гарантийный срок: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB630 36кА 3P3D S2.3 630A рычаг монтируется на DIN-рейку или специальные монтажные элементы, предусмотренные конструкцией шкафа. Установка выполняется через фиксирующие зажимы - устройство не имеет возможности извлечения после монтажа. Для подключения используйте медные кабели сечением, соответствующим току 630 А (обычно 2×185–240 мм2). Обязательно соблюдайте момент затяжки винтов, указанный в руководстве производителя - недостаточное или избыточное усилие снижают контактную надёжность.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективность при работе в многоступенчатой системе защиты. Отключение происходит без взрывов или выбросов дуги благодаря литому корпусу. Устройство не предназначено для работы во взрывоопасных средах - степень защиты IP30 исключает применение вне закрытых щитовых помещений.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания в широком диапазоне (252–400 А), что повышает гибкость адаптации под конкретную нагрузку
• Высокая отключающая способность (36 кА) обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях
• Наличие двух типов дополнительных расцепителей даёт возможность реализовать удалённое управление и защиту от просадки напряжения
• Литой корпус обеспечивает долговечность, механическую прочность и предотвращает попадание сторонних предметов внутрь аппарата

Ограничения применения

• Не допускается использование в условиях повышенной влажности, запылённости или на открытом воздухе - IP30 не обеспечивает защиту от воды и мелкой пыли
• Изделие стационарное - нельзя демонтировать без отключения всей системы и разборки щита
• Не поддерживает модульные дополнения типа сигнализирующих контактов - количество контактов равно нулю, дополнительные функции возможны только через внешние расцепители
• Требуется профессиональный монтаж: неверная затяжка винтов или неправильный выбор кабеля может вызвать нагрев и выход из строя

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Защита питаний больших частотных преобразователей или двигателей мощностью более 200 кВт
• Щиты управления технологическими линиями с высокими пусковыми токами
• Централизованное отключение оборудования при аварийной ситуации через сигнал от расцепителя минимального напряжения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса изоляции - для 630 А обычно используют многожильные медные провода сечением 185–240 мм2
• При настройке расцепителя убедитесь, что выбранный порог (например, 350 А) ниже максимального рабочего тока нагрузки, но выше пускового импульса
• Для систем с несколькими уровнями защиты - согласуйте время срабатывания SYSTEMEPACT CCB630 с нижестоящими автоматами, чтобы избежать ложных отключений
• Регулярно осматривайте винтовые контакты на наличие окисления или нагрева - особенно важно при длительной работе на пределе номинала
• При использовании независимого расцепителя подключайте его к источнику постоянного или переменного тока с подходящим напряжением - уточните параметры в документации SE
