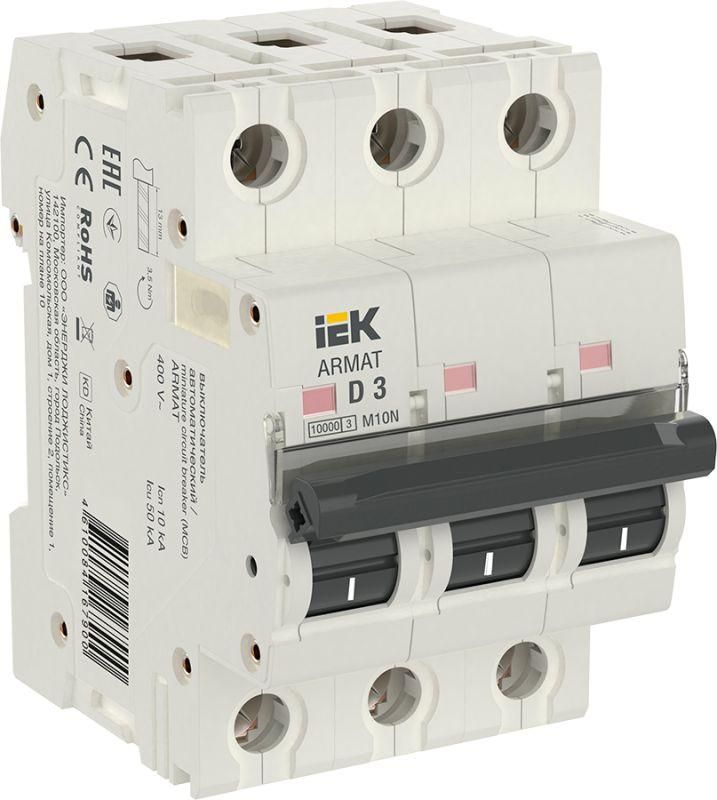

Выключатель автоматический трехполюсный M10N 3P D 3А 10кА ARMAT | AR-M10N-3-D003 IEK

Автоматический выключатель трехполюсный D 3А M10N 10кА от IEK предназначен для защиты трёхфазных сетей от перегрузок и коротких замыканий. Устройство серии ARMAT рассчитано на работу в бытовых и аналогичных условиях, устанавливается на DIN-рейку и обеспечивает надёжную коммутацию при токах до 10 кА.

Назначение и область применения

Автоматический выключатель трехполюсный D 3А M10N 10кА защищает трёхфазные электрические цепи с номинальным напряжением до 400 В переменного тока частотой 50 Гц. Подходит для защиты оборудования в жилых домах, малых мастерских, насосных станциях, системах вентиляции и других объектах с аналогичной нагрузкой. Применяется там, где требуется одновременное отключение всех трёх фаз при аварии.

Технические характеристики

• Номинальный ток: 3 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 — отключаются все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети;
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Тип расцепителя: электромагнитный + тепловой — сочетание быстрого реагирования на КЗ и медленного на длительные перегрузки;
• Максимальное сечение кабеля: 25 мм² — можно подключать провода до этого размера;
• Номинальное напряжение изоляции: 500 В — уровень изоляции между токоведущими частями и корпусом;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый);
• Рабочий диапазон температур: от –40 °C до +70 °C — работает в суровых условиях;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ;
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию КЗ;
• Цвет: белый — соответствует стандартному цвету корпусов IEK;
• Гарантия: 15 лет — один из самых длинных сроков среди аналогов;
• Климатическое исполнение: УХЛ4 — допустимо использование в помещениях с умеренным и холодным климатом, в том числе неотапливаемых.

Совместимость и монтаж

Автоматический выключатель трехполюсный D 3А M10N 10кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением — подходят многожильные и одножильные провода сечением до 25 мм². Обязательно соблюдать момент затяжки — слишком слабый контакт вызывает нагрев, слишком сильный — повреждает контакты. Выключатель совместим со всеми изделиями серии ARMAT, что позволяет легко формировать щиты с единым дизайном и характеристиками.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что увеличивает безопасность всей электроустановки. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, однако не защищает от попадания пыли или влаги — установка возможна только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность — 10 кА достаточна для большинства бытовых и коммунальных объектов;
• Характеристика D — идеальна для запуска двигателей без ложных срабатываний;
• Широкий диапазон температур — работает даже в неотапливаемых помещениях зимой;
• Долгий срок гарантии — 15 лет свидетельствуют о долговечности конструкции;
• Поддержка дополнительной комплектации — возможно подключение AUX-контактов, расцепителей UVT и других модулей;
• Единая серия ARMAT — удобно заменять или расширять щит без изменения внешнего вида и принципов монтажа.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных местах — степень защиты IP20 исключает воздействие влаги и пыли;
• Не рекомендован для цепей с постоянным током — работает только с переменным током 50 Гц;
• Номинальный ток 3 А ограничен — не подходит для мощных потребителей (электрокотлы, сплит-системы > 2 кВт);
• Требуется точное соответствие сечения кабеля — применение проводов больше 25 мм² недопустимо без переходника;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения дома;
• Щитовая защита группы розеток в гараже с компрессором и сварочным аппаратом;
• Распределительный щит в административном здании для питания вентиляционных установок;
• Обеспечение безопасности трёхфазной линии в мини-производстве с маломощными станками.

Практические советы

• Выбирая автоматический выключатель трехполюсный D 3А M10N 10кА, проверьте суммарную мощность подключённых устройств — она не должна превышать ~1,8 кВт на фазу (при 400 В и cosφ=0,8);
• Если используется двигатель с высоким пусковым током — характеристика D здесь правильный выбор; если же нагрузка чисто активная (обогреватели, освещение), лучше взять характеристику C;
• При сборке щита используйте перемычки того же производителя — совместимость гарантирована в рамках серии ARMAT;
• Не забудьте про обязательную маркировку каждого автомата — особенно важно при наличии нескольких трёхполюсных устройств;
• Для обслуживания щита в холодном помещении учтите, что при температуре ниже –25 °C механика может работать менее плавно — периодически проверяйте свободное ходовое движение рычага.
