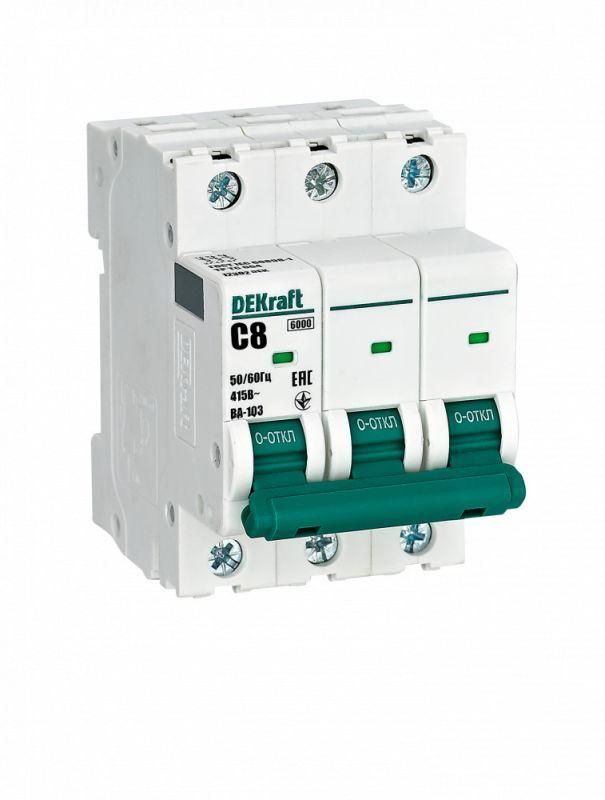

Выключатель автоматический ВА-103 Dekraft 3п 8А C 6кА DEKraft 12302DEK

Автоматический выключатель ВА-103 от DEKraft - трёхполюсный защитный аппарат на 8 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты цепей переменного тока в распределительных щитах. Устройство совместимо с системами DEKraft и SE, монтируется на DIN-рейку и подходит как для вводных, так и для групповых линий.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в жилых, коммерческих и промышленных щитах. Благодаря характеристике C и отключающей способности 6 кА, устройство эффективно работает в сетях с умеренно индуктивной нагрузкой - например, двигатели, освещение, группы розеток, насосы, вентиляторы. Может применяться как вводной автомат в распределительном щите благодаря достаточной отключающей способности.

Технические характеристики

• Номинальный ток: 8 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 78,5 мм
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 3 модуля позволяет легко размещать его в типовых щитках. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны устройства - важно учитывать это при компоновке щита. Для правильного монтажа обеспечьте свободное пространство глубиной не менее 78,5 мм.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при сборке или ударах.
• Индикатор состояния контактов через окошко: видно даже при любом положении рукоятки - удобно для диагностики без вскрытия щита.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - устройство стабильно работает при повышенных температурах до +40 C (по стандарту).

Безопасность и стандарты

ВА-103 соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Напряжение изоляции 500 В гарантирует безопасную работу в сетях до 415 В. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначен для открытой установки в сырых или пыльных местах.

Преимущества

• Увеличенная отключающая способность (6 кА) делает его надёжным решением для вводных участков.
• Совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и модернизацию существующих щитов.
• Индикатор состояния контактов повышает безопасность при обслуживании.
• Охлаждающие каналы позволяют работать в условиях повышенной температуры без потери характеристик.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC.
• IP20 не допускает установку во влажных, пыльных или наружных помещениях без дополнительной защиты.
• Доступ к аксессуарам ограничен только левой стороной - нельзя устанавливать дополнительные элементы справа.
• Не рекомендуется для защиты мощных двигателей с очень высокими пусковыми токами (>7×Iн) - лучше выбрать характеристику D.

Примеры использования

• Вводной автомат в квартирном щите для защиты всей нагрузки.
• Защита группы розеток в офисе или мастерской.
• Подключение насосов, вентиляторов, малых станков с асинхронными двигателями.
• Замена старых автоматов в щитах DEKRAFT без переделки корпуса.

Практические советы

• При проектировании щита учтите глубину монтажа - 78,5 мм - чтобы не задеть провода или другие устройства сзади.
• Если планируете использовать аксессуары, заранее выбирайте модель с возможностью установки слева - после монтажа изменить расположение невозможно.
• Для нагрузок с высокими пусковыми токами (более 5–6×8 А = 40–48 А) проверьте соответствие характеристики C; при частых ложных срабатываниях рассмотрите переход на характеристику D.
• ВА-103 - это не универсальный автомат, а специализированное решение для стандартных задач. Он не заменяет устройства с более высокой отключающей способностью (10 кА и выше) в промышленных объектах с большими КЗ-токами.
