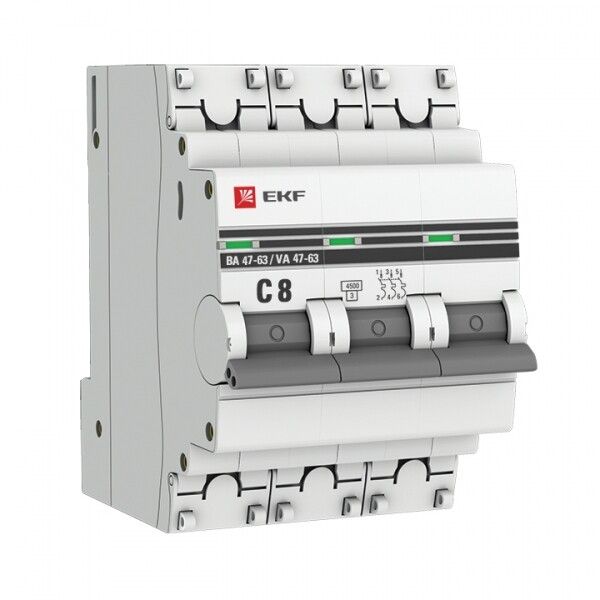

Выключатель автоматический трехполюсный ВА 47-63 8А C 4,5кА PROxima | mcb4763-3-08C-pro EKF (замена - M634308C)

Автоматический выключатель модульный трехполюсный 8А С 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная коммутация и безопасность. Модель ВА 47-63 совмещает прочную конструкцию, стандартизированную установку на DIN-рейку и индикацию состояния - всё это делает её удобным решением для монтажников и проектировщиков.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 8А С 4,5кА ВА 47-63 защищает трёхфазные сети переменного тока с частотой 50 Гц. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосах, компрессорах, конвейерах, станках.

Технические характеристики

• Номинальный ток: 8 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В AC - рабочее напряжение для трёхфазной сети;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Количество полюсов: 3 - отключение всех фаз одновременно;
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25 до +50 C - работает в большинстве климатических условий России;
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияющее на нагрев в плотных щитах;
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода любого распространённого сечения;
• Глубина монтажа: 41 мм - требует достаточного места внутри щита;
• Частота: 50 Гц - рассчитан на стандартную сеть в РФ и странах СНГ;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью запыления и влажности в пределах нормы;
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-2-2006) - соответствие международному и российскому стандарту.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть устройство на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы, расположенные сверху. Все контакты защищены пластиковыми крышками, которые можно опломбировать - это предотвращает несанкционированный доступ. Устройство имеет фиксацию в положении “вкл/выкл” и не требует специальных инструментов для обслуживания. Глубина 41 мм требует проверки свободного объема в щите перед установкой.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует требованиям МЭК 60898-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. Напряжение изоляции 660 В и импульсное напряжение 4 кВ дают запас безопасности при колебаниях сети. Цветовая индикация (обычно зелёный - включен, красный - отключен) позволяет визуально контролировать состояние без тестера. IP20 не защищает от воды - применение вне герметичных щитов недопустимо.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при длительной эксплуатации;
• Защитные крышки на зажимах - исключают случайное прикосновение к токоведущим частям и позволяют пломбировать устройство;
• Удобная ручка управления - легко включать/отключать даже в перчатках;
• Цветовая индикация - сразу видно текущее состояние автомата;
• Поддержка широкого диапазона сечений проводов (1–25 мм2) - универсальность для различных типов кабелей;
• Долгий срок гарантии - 84 месяца (7 лет) - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 не защищает от влаги;
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска);
• Потери мощности 6,2 Вт могут вызывать нагрев при установке в плотных щитах с большим числом автоматов - необходима вентиляция;
• Не рекомендуется использовать в сетях с постоянным током - только для переменного тока 50 Гц;
• Не подходит для защиты цепей с высокой долей импульсных нагрузок (например, светодиодные драйверы) - лучше выбрать характеристику B или D.

Примеры использования

• Щиток этажный в многоквартирном доме - защита трёхфазной группы розеток;
• Производственный участок - управление и защита трёхфазного станка с двигателем 3 кВт;
• Объект торговли - питание системы вентиляции и освещения на 3 фазы;
• Складское помещение - контроль питания конвейерной линии.

Практические советы

• Перед установкой проверьте глубину щита - 41 мм может не поместиться в малогабаритных корпусах;
• При подключении проводов используйте отвёртку с плоским наконечником - затягивайте равномерно, чтобы не повредить контакт;
• Если в щите установлено более 6 автоматов, предусмотрите принудительную вентиляцию - потери мощности суммируются;
• Для защиты от несанкционированного вмешательства - используйте заводские пломбы на крышках зажимов;
• Выбирая аналоги, обращайте внимание на класс токоограничения - 3-й класс важнее, чем просто “4,5 кА”;
• Автомат ВА 47-63 совместим с другими изделиями серии PROxima - можно собирать унифицированные щиты.
