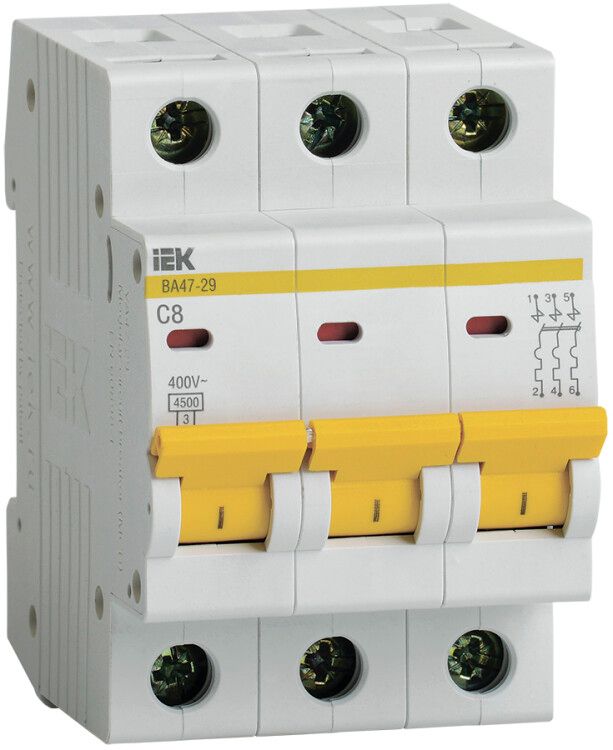

Выключатель автоматический трехполюсный ВА47-29 8А C 4,5кА KARAT | MVA20-3-008-C IEK

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 8 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Произведён компанией IEK, артикул mva20-3-008-c, подходит для промышленного и бытового использования в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает групповые и распределительные цепи переменного тока с частотой 50 Гц. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений. Подходит для защиты освещения, розеточных групп, маломощного оборудования - например, насосов, вентиляторов, станков с небольшими пусковыми токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 8 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, электроинструменты)
• Номинальное напряжение: 400 В (переменный ток)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая повреждения в цепи
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 73,6 мм - важно при планировании места в щите
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Частота: 50 Гц
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется фиксацией защёлки на рейке - без инструментов. Верхние зажимы позволяют подключать как гибкий многожильный провод, так и жесткую шину типа FORK или PIN. Это удобно при организации распределения питания между несколькими автоматами. Индикатор положения контактов (зелёный - включено, красный - отключено) помогает визуально определить состояние аппарата. Для надёжного соединения контактные зажимы имеют насечки, предотвращающие проскальзывание и снижающие нагрев.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует сертифицированную защиту от перегрузок и коротких замыканий. Класс токоограничения 3 и улучшенная дугогасительная камера обеспечивают безопасное отключение даже при высоких токах КЗ. Устройство не предназначено для управления нагрузкой вручную - только для аварийной защиты.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапный скачок тока (короткое замыкание)
• Поддержка нескольких типов подключения: гибкий провод, шины FORK и PIN - упрощает сборку щитов
• Индикатор состояния контактов - позволяет быстро определить, включен ли автомат
• Эргономичная рукоятка - легко включать и выключать даже в перчатках
• Высокая механическая прочность контактов благодаря насечкам - снижает риск нагрева и окисления
• Широкий температурный диапазон - надёжно работает в неотапливаемых помещениях и на улице (внутри щита)

Ограничения применения

• Не применяется вне закрытых щитов из-за степени защиты IP20 - не защищён от пыли и брызг воды
• Характеристика C не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них требуется характеристика D
• Не предназначен для частого ручного включения/выключения - это сокращает срок службы механизма
• Не используется в сетях постоянного тока - только для AC 50 Гц
• Максимальное сечение кабеля 25 мм2 - нельзя подключать более толстые провода без переходника

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в производственном цеху
• Распределительный щит на даче или в гараже
• Цепь питания маломощного станка (до 1,5–2 кВт)
• Групповое питание систем вентиляции или насосов в ЖКХ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2
• При использовании шины FORK или PIN убедитесь, что она совпадает по форме и размеру с зажимами - не форсируйте соединение
• Для щитов в сырых местах (подвалы, бани) выбирайте модели с IP44 или выше - этот автомат не подходит
• Если нагрузка имеет высокий пусковой ток (например, двигатель), замените характеристику C на D
• При сборке щита оставляйте свободное место вокруг автомата - он может немного греться при длительной работе на пределе
• Проверяйте индикатор после каждого отключения - если он не показывает “отключено”, возможно, механизм сломан
