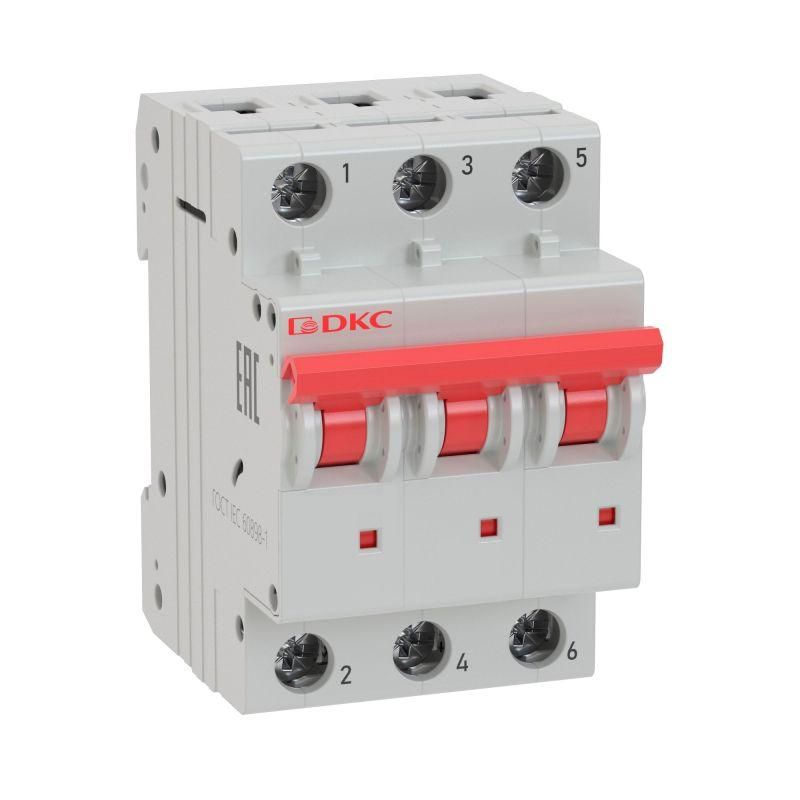

Выключатель автоматический трехполюсной YON MD63-3C25-10 10kA | DKC ДКС

Автоматический выключатель модульный трехполюсный 10kA C 25А MD63 YON DKC — устройство для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, промышленных и коммерческих системах с напряжением до 400 В. Подходит для установки на DIN-рейку, совместим с нагрузками до 25 А и обеспечивает надежную работу при частоте 50 Гц.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10kA C 25А MD63 YON DKC используется для защиты трёхфазных электрических цепей переменного тока. Он обеспечивает безопасное включение и отключение нагрузки, а также автоматическое отключение при аварийных ситуациях — перегрузке или коротком замыкании. Применяется в распределительных щитах объектов с высокими требованиями к надёжности: производственные линии, насосные станции, системы вентиляции, кондиционирования, освещения и другое оборудование с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В AC — работает в сетях с напряжением до 400 В между фазами.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь при токе короткого замыкания до 10 000 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, трансформаторы, люминесцентные светильники).
• Класс токоограничения: 3 — снижает величину тока КЗ через себя, повышая безопасность всей сети.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как грозовые импульсы.
• Поперечное сечение провода: до 25 мм² — позволяет подключать медные жилы большого сечения.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Ширина по модулям: 3 модуля (54 мм) — занимает стандартное место на DIN-рейке.
• Глубина монтажа: 75 мм — требует соответствующего места внутри щита.
• Рабочая температура: от -60°C до +40°C — допускает эксплуатацию в холодных условиях, включая неотапливаемые помещения.
• Частота: 50 Гц — предназначена для сетей стандарта Европы/РФ.
• С коммутируемым нейтральным проводником: да — нейтральный провод тоже отключается при срабатывании, что важно для безопасности обслуживания.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 10kA C 25А MD63 YON DKC монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания в нижнюю часть рейки, затем наклоном вверх до фиксации. Для подключения используются зажимы с винтами — рекомендуется затягивать моментом 0,8–1,0 Н·м. Максимальное сечение провода — 25 мм², минимальное — 0,5 мм². Выключатель совместим с дополнительными модулями: независимым расцепителем и вспомогательными контактами, которые устанавливаются справа от основного устройства и подключаются отдельно. Все комплектующие должны быть сертифицированы для работы с этой моделью.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом перенапряжения IV — рассчитан на использование в местах с высоким риском переходных процессов (например, на входе в здание или перед мощной нагрузкой). Степень загрязнения 3 означает, что выключатель может работать в условиях повышенной запылённости, но не во взрывоопасных средах. Отключение нейтрали повышает безопасность при ремонте — исключает опасность наличия потенциала на нулевой жиле после отключения.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных авариях.
• Характеристика «C» хорошо сочетается с типичными промышленными нагрузками — меньше ложных срабатываний при пуске двигателей.
• Поддержка отключения нейтрали — важное преимущество для соблюдения правил электроустановок (ПУЭ).
• Работа при низких температурах (-60 °C) делает её пригодной для использования вне помещений или в неотапливаемых цехах.
• Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, защищая кабель и оборудование.

Ограничения применения

• Не предназначен для использования в условиях с высокой влажностью, пылевыми или химически активными средами — степень защиты IP20 не обеспечивает герметичность.
• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц.
• Не подходит для защиты светодиодных драйверов или оборудования с очень высоким пусковым током (>7×Iн); для таких задач лучше выбрать характеристику D.
• Не имеет встроенной сигнализации или дистанционного управления — требуется внешняя аппаратура (расцепители, контакты).
• Не рекомендуется для установки в закрытых ящиках без вентиляции при длительной работе на пределе номинала — возможен перегрев.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере.
• Распределительный щит производственного участка с несколькими станками.
• Щит освещения крупного торгового центра с люминесцентными и LED-светильниками.
• Вводной автомат в распределительном пункте (РП) здания с трёхфазным питанием.
• Цепь нагревательных элементов в сушильной камере.

Практические советы

• Выбирая автоматический выключатель модульный трехполюсный 10kA C 25А MD63 YON DKC, проверьте соответствие сечения кабеля — не используйте провода менее 2,5 мм², чтобы избежать перегрева.
• При монтаже в щите оставьте минимум 10 мм свободного пространства вокруг выключателя для теплоотвода.
• Используйте только оригинальные вспомогательные модули от YON/DKC — сторонние компоненты могут не обеспечить надёжную механическую и электрическую совместимость.
• При использовании в холодных условиях (ниже 0 °C) проверяйте состояние контактов перед первым включением — возможна конденсация влаги.
• Для удобства обслуживания пометьте каждый автомат этикеткой с номером цепи и нагрузкой — особенно в сложных щитах с множеством модулей.
