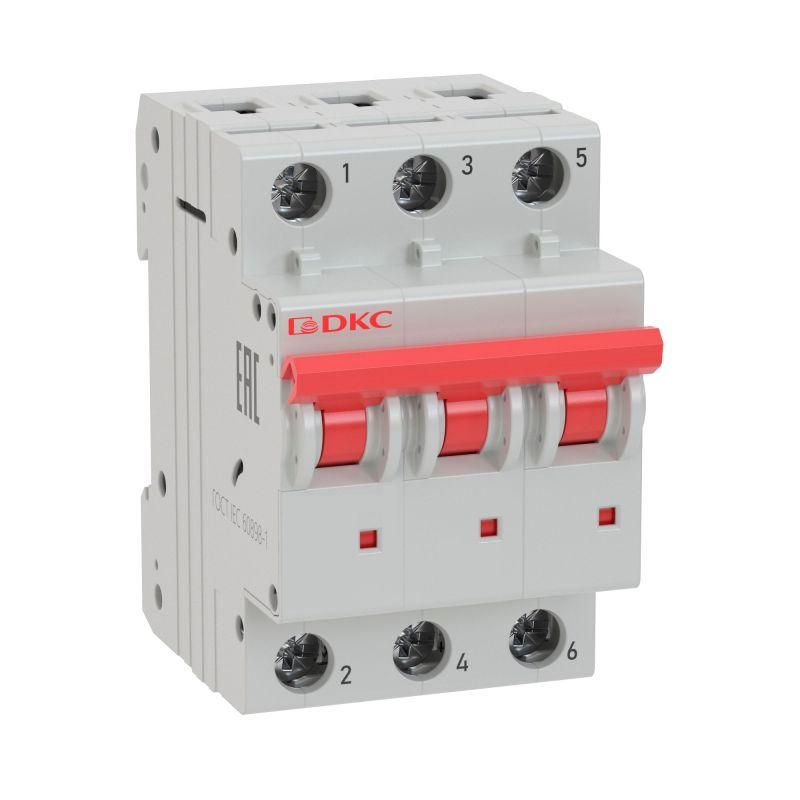

Выключатель автоматический трехполюсный YON MD63-3C32-6 6kA | DKC ДКС

Автоматический выключатель модульный трехполюсный 32А 6кА характеристика C от бренда YON (серии MCB, артикул md63-3c32-6) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, офисных и промышленных установках. Устройство рассчитано на работу в сетях переменного тока 400 В, 50 Гц, легко монтируется на DIN-рейку и совмещает надежную коммутацию с возможностью расширения функционала.

Назначение и область применения

Этот трёхполюсный автомат используется для защиты трёхфазных цепей мощностью до 32 А. Он обеспечивает безопасное отключение питания при возникновении сверхтоков - как длительной перегрузки, так и внезапного короткого замыкания. Подходит для управления оборудованием с высокими пусковыми токами: насосами, компрессорами, двигателями, конвейерами, системами вентиляции и другим промышленным оснащением. Также применяется в щитах зданий, где требуется одновременная коммутация всех фаз.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, соответствует стандартному трёхфазному напряжению 230/400 В.
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который автомат способен безопасно прервать.
• Характеристика срабатывания: C - тип расцепления, подходящий для нагрузок со средними пусковыми токами (например, двигатели, светильники с ЭПРА); срабатывает при токе 5–10 крат от номинала.
• Количество полюсов: 3 - защищает все три фазы одновременно; нейтральный проводник также коммутируется (не просто проходной).
• Монтаж: на DIN-рейку шириной 3 модуля (54 мм), глубина установки - 75 мм.
• Площадь сечения провода: до 25 мм2 - позволяет использовать жилы большего сечения, чем обычно, что важно для силовой нагрузки.
• Изоляция: номинальное напряжение изоляции 400 В, импульсное выдерживаемое напряжение 4 кВ - гарантирует безопасность при скачках напряжения.
• Температурный диапазон: от –60 C до +40 C - работает даже в холодных условиях (склады, открытые щитовые).
• Защита IP20: предохраняет от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри закрытого шкафа.
• Частота: 50 Гц - оптимизирован для европейской и российской сети.
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая срок службы оборудования после аварии.
• Категория перенапряжений: IV - предназначено для установки на входе электроустановки, в местах наибольшего риска перенапряжений.
• Степень загрязнения: 3 - допускает наличие проводящих пыли и временных загрязнений, характерных для промышленных помещений.

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 0,5–25 мм2. Автомат имеет возможность установки дополнительных модулей: независимого расцепителя (для удалённого отключения) и вспомогательных контактов (для сигнализации состояния). Эти элементы не входят в базовую комплектацию и должны быть заказаны отдельно.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC/EN 60947-2. Применение класса токоограничения 3 и категории перенапряжений IV делает его подходящим для использования в качестве основного защитного устройства в распределительных щитах. Сертифицирован для работы в условиях повышенной запылённости и влажности (степень загрязнения 3), однако не предназначен для открытого монтажа вне корпуса из-за степени защиты IP20.

Преимущества

• Комбинированный коммутационный контакт - отключаются не только фазы, но и ноль, исключая опасность сохранения потенциала на нулевой жиле.
• Широкий диапазон рабочих температур - можно применять в необогреваемых помещениях, на объектах с суровым климатом.
• Поддержка увеличенного сечения проводов (до 25 мм2) - удобно при использовании медных многожильных кабелей большой мощности.
• Функциональное расширение - возможность добавления внешних модулей без замены всего автомата.
• Профессиональная серия MCB от YON/DKC - проверенные материалы, долгий срок службы, соответствие заявленным параметрам.

Ограничения применения

• Не для постоянной работы при температурах выше +40 C - риск преждевременного срабатывания или снижения срока службы.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без герметичного корпуса (например, на улице, в банях, сырых цехах).
• Характеристика “C” не рекомендуется для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели >5 кВт) - лучше выбрать характеристику D.
• Не является устройством дифференциальной защиты - для защиты человека от поражения током необходимо дополнительно устанавливать УЗО.

Примеры использования

• Щитовая распределительная станция на заводе - защита трёхфазного станка с двигателем 7,5 кВт.
• Общий ввод в административное здание - управление питанием всей системы освещения и розеток по этажам.
• Контур нагревательных печей - контроль трёх фаз с учётом термических нагрузок.
• Система кондиционирования воздуха с несколькими внутренними блоками - отключение всех фаз при аварии.

Практические советы

• Выбирая этот автомат (артикул md63-3c32-6), обязательно проверьте площадь сечения вашего кабеля - он должен попадать в диапазон 1,5–25 мм2.
• Если планируете подключать двигатель более 5 кВт, рассмотрите вариант с характеристикой D вместо C - чтобы избежать ложных срабатываний при пуске.
• Для удалённого управления используйте независимый расцепитель (ZM-32A), установленный рядом - он позволит отключить автомат кнопкой или сигналом от PLC.
• При сборке щита соблюдайте минимальную глубину 75 мм - недостаточно места может помешать правильному защёлкиванию механизма.
• Не забудьте установить УЗО перед этим автоматом, если есть необходимость в защите людей от поражения током - данный аппарат не реагирует на ток утечки.
