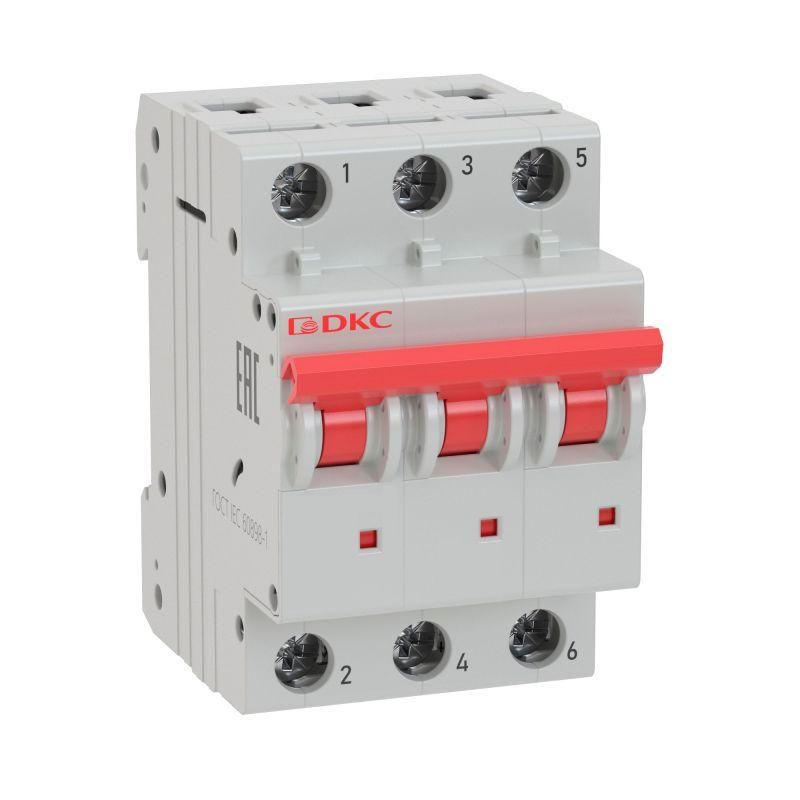

Выключатель автоматический модульный MD63 YON 3P 25А D 6кА YON (группа DKC) MD63-3D25-6

Автоматический выключатель модульный 3 полюса 25 А 6 кА характеристика D MD63 от бренда DKC - устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования. Артикул md63-3d25-6 соответствует сериям MCB и используется там, где требуется высокая устойчивость к пусковым токам.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 25 А 6 кА характеристика D MD63 защищает электрические цепи от аварийных ситуаций: перегрузки и короткого замыкания. Его основная задача - быстрое отключение питания при превышении допустимых значений тока, чтобы предотвратить перегрев проводов, выход из строя оборудования и возгорание.

Подходит для защиты мощных нагрузок с высокими пусковыми токами: электродвигатели, компрессоры, насосы, сварочные аппараты, конвейеры и другая промышленная техника. Часто применяется в распределительных щитах заводов, мастерских, складов и объектов ЖКХ.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Характеристика срабатывания: D - позволяет временно выдерживать пусковые токи до 10–20 крат от номинала, что важно для двигателей и других индуктивных нагрузок.
• Номинальная отключающая способность: 6000 А (6 кА) - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 380/400 В.
• Количество полюсов: 3 - отключает все три фазы одновременно, обеспечивает целостность защиты.
• Номинальное напряжение изоляции: 400 В - гарантирует надёжную изоляцию между контактами и корпусом.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Поперечное сечение провода: до 25 мм2 - можно подключать медные жилы этого сечения без дополнительных наконечников.
• Ширина по модулю: 3M - занимает три стандартных модуля на DIN-рейке (54 мм).
• Глубина монтажа: 75 мм - требует свободного места в щите для удобной работы с клеммами.
• Рабочая температура: от –60 C до +40 C - работает даже в холодных условиях, но не предназначен для открытой установки вне помещений.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги - устанавливается только во внутренних щитах.
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы.
• Класс токоограничения: 3 - очень быстрая реакция на КЗ, снижает тепловую энергию при аварии.
• Категория перенапряжения: IV - предназначен для установки на входе электроустановок, где возможны самые высокие переходные процессы.
• С коммутируемым нейтралью: да - нулевой провод также отключается при срабатывании, что повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 25 А 6 кА характеристика D MD63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется.

Подключение проводов осуществляется через верхние и нижние зажимы. Для надёжного соединения используйте провода сечением до 25 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты кольцевыми или трубчатыми наконечниками.

Изделие совместимо с другими модулями серии MCB от DKC и YON. Все устройства имеют одинаковый шаг и форму крепления, позволяют собирать компактные щиты.

Безопасность и стандарты

Автоматический выключатель MD63 соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает риск повреждения кабеля при КЗ. Категория перенапряжения IV указывает на соответствие нормам для установки на вводе в здание.

Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому устройство нельзя устанавливать на улице или в сырых помещениях без дополнительной защиты.

Преимущества

• Высокая устойчивость к пусковым токам благодаря характеристике D - идеально для двигателей.
• Отключение нейтрали повышает безопасность при ремонте и диагностике.
• Класс токоограничения 3 минимизирует термическое воздействие на проводку при КЗ.
• Широкий диапазон рабочих температур - надёжная работа даже в неотапливаемых помещениях зимой.
• Совместимость с продукцией DKC/YON - легко заменить или дополнить щит.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для защиты осветительных или бытовых нагрузок - характеристика D слишком “мягкая” для таких применений; лучше выбрать тип C.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Максимальное сечение провода - 25 мм2; более толстые жилы потребуют внешнего соединения или переходника.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трехфазного двигателя насоса на водозаборной станции.
• Щит управления конвейерной линией на пищевом производстве.
• Входной автомат в распределительном щите цеха с несколькими сварочными аппаратами.
• Защита воздушного компрессора мощностью около 15 кВт.
• Цепь питания промышленного печного оборудования с высоким пусковым током.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 25 А. Лучше оставлять запас 10–20 %.
• При сборке щита убедитесь, что глубина монтажа (75 мм) достаточна - особенно если установлены другие устройства с задними клеммами.
• Для многожильных проводов всегда используйте обжатые наконечники - это предотвратит ослабление контакта со временем.
• Если в системе есть чувствительная электроника, параллельно установите УЗО - этот автомат не реагирует на утечки тока.
• При замене старого автомата - сравнивайте не только ток и характеристику, но и ширину (3 модуля) и наличие коммутируемого нуля.
• Не забудьте про маркировку: пометьте каждый автомат, чтобы избежать ошибок при обслуживании.
