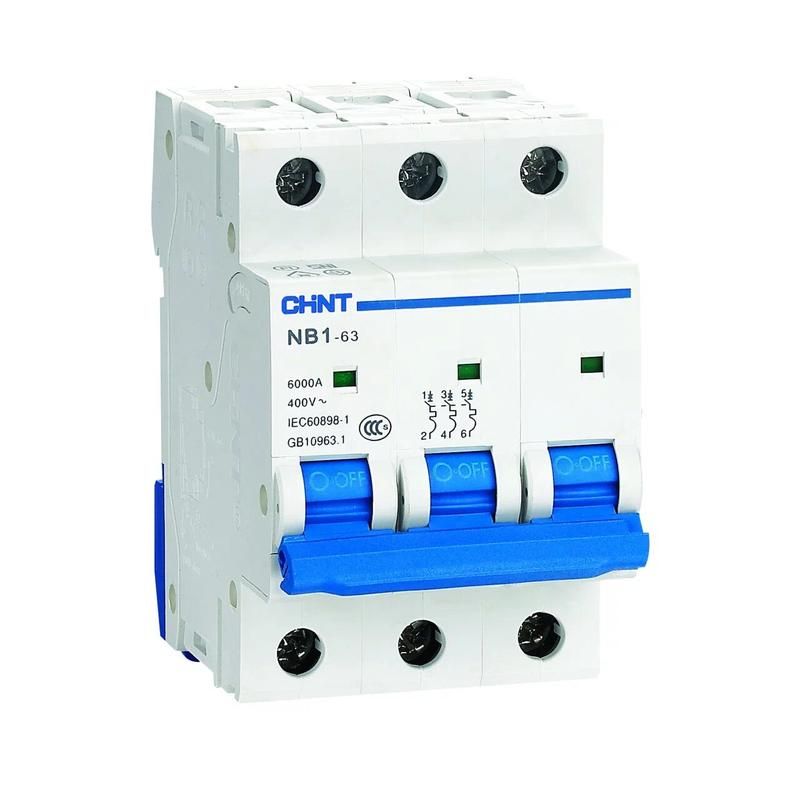

Выключатель автоматический трехполюсный NB1-63 3P 25A 6кА х-ка D (DB) (R) | 179717 CHINT

Автоматический выключатель CHINT NB1-63 с артикулом 179717 — трёхполюсный модульный аппарат на 25 А с характеристикой D, предназначен для защиты цепей с высокими пусковыми токами, таких как двигатели и мощное оборудование, в сетях переменного тока 400 В.

Назначение и область применения

Выключатель CHINT NB1-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характеристика D позволяет выдерживать кратковременные пики тока при запуске оборудования — например, асинхронных двигателей, насосов, компрессоров, конвейеров. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Применяется там, где обычные автоматы с характеристикой B или C срабатывают ложнопричинно.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске моторов
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, например, от молний или коммутаций
• Сечение подключаемого провода: 1–25 мм² — совместим с медными кабелями от тонких до крупных сечений
• Тип тока: AC — работает только в сетях переменного тока 50–60 Гц
• Модульная ширина: 3 модуля (54 мм) — занимает 3 места на DIN-рейке
• Глубина монтажа: 77,8 мм — требует достаточного пространства внутри шкафа
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода
• Степень защиты: IP20 — защищён от прикосновения пальцами и твёрдыми предметами, но не от пыли и влаги; применяется только во внутренних щитах
• Степень загрязнения: 2 — рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Выключатель CHINT NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением 1–25 мм² — можно использовать как одножильные, так и многожильные кабели. Клеммы поддерживают соединения с наконечниками типов PIN и FORK. Устройство совместимо с другими элементами серии NB1-63: возможно добавление вспомогательных контактов, расцепителей и сигнальных устройств. Ширина 3 модуля позволяет легко размещать его рядом с другими автоматами, УЗО или реле.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3 — обеспечивает быстрое снижение тока КЗ до безопасного уровня. Категория применения A указывает на то, что он защищает именно силовые цепи, а не освещение. Механическая износостойкость — 20 000 циклов включения/отключения, электрическая — 10 000 циклов, что гарантирует долгую службу даже при частых операциях. Индикатор положения контактов (зелёное окно = включен, красное = отключен) повышает безопасность при обслуживании.

Преимущества

• Увеличенная отключающая способность (6 кА) делает его подходящим для промышленных систем с высоким уровнем КЗ
• Характеристика D предотвращает ложные срабатывания при пуске тяжёлых нагрузок
• Поддержка широкого диапазона сечений проводов (1–25 мм²) упрощает подбор кабелей
• Возможность дополнительной комплектации (XF9, S9, V9) позволяет адаптировать выключатель под сложные системы управления
• Надёжная механическая конструкция и сертификация обеспечивают соответствие европейским стандартам безопасности

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе — степень защиты IP20 требует установки только в закрытых щитах
• Не подходит для защиты цепей с малыми пусковыми токами (например, освещение, нагреватели); для них лучше выбрать характеристику B или C
• Не работает в сетях постоянного тока — только переменный ток 50–60 Гц
• Работает в ограниченном температурном диапазоне (-25…+40 °C); при более низких температурах возможны отказы в работе
• Не рекомендован для частых ручных включений/выключений — оптимален для защиты, а не для регулярного управления нагрузкой

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Щитовая защита насосной группы в водопроводе
• Автоматическое отключение компрессора в холодильной установке
• Распределительный щит промышленного участка с несколькими тяжёлыми потребителями

Практические советы

• Выбирая этот выключатель, проверьте, чтобы пусковые токи вашего оборудования действительно находились в диапазоне 10–20×Iн — иначе выбирайте характеристику C
• При монтаже используйте качественные наконечники (FORK/PIN) для многожильных проводов — это повысит надёжность контакта
• Убедитесь, что глубина шкафа минимум 80 мм — иначе выключатель не поместится полностью
• Для удалённого контроля состояния подключите вспомогательный контакт XF9 — сигнал будет доступен через PLC или пульт управления
• Не устанавливайте рядом с источниками тепла — перегрев снижает срок службы и может вызвать ложное срабатывание
