Выключатель автоматический трехполюсный YON MD63-3D6-6 6kA | DKC ДКС

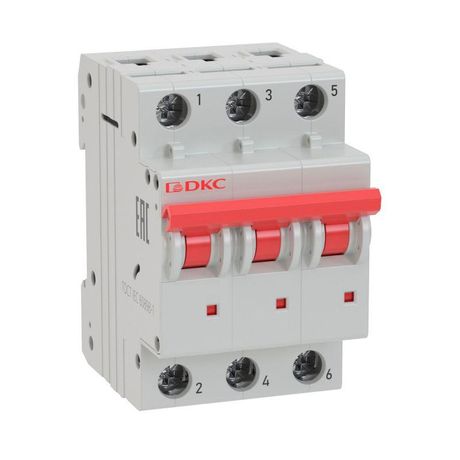

Автоматический выключатель модульный 3-полюсный 6А 6кА серия MD63, DKC - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, промышленных и коммерческих объектов. Бренд DKC и артикул md63-3d6-6 указывают на надёжную серию MD63, проверенную в условиях высоких нагрузок.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 6А 6кА серия MD63, DKC используется для защиты трёхфазных сетей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасное включение и отключение нагрузки, а также автоматическое отключение при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в распределительных щитах промышленного оборудования, насосных станциях, конвейерах, системах вентиляции и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В / Номинальное напряжение изоляции: 400 В - работает в сетях до 400 В, изоляция рассчитана на аналогичное напряжение
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды
• Количество модулей: 3 - занимает 3 стандартных модуля на DIN-рейке (17,5 мм каждый)
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Поперечное сечение провода: до 25 мм2 - позволяет подключать мощные медные кабели
• Рабочая температура: от -60C до +40C - подходит для холодных помещений и теплых производственных зон
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее термические и механические повреждения
• Категория перенапряжения: IV - предназначен для установки на входе электроустановок, где возможны самые высокие переходные процессы
• С коммутируемым нейтральным проводником: да - нейтральный провод тоже отключается при срабатывании, что важно для безопасности обслуживания
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 6А 6кА серия MD63, DKC монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительных щитах с глубиной не менее 75 мм. Для подключения используются винтовые зажимы, совместимые с проводами сечением до 25 мм2. Выключатель имеет возможность установки дополнительных модулей: независимого расцепителя и вспомогательных контактов - они крепятся справа от основного корпуса и заказываются отдельно. Все соединения выполняются при отключенном питании. Перед монтажом проверьте соответствие сечения кабеля и номинала автомата.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при работе в условиях высоких помех. Коммутируемый нейтральный проводник повышает уровень безопасности при техобслуживании. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешних воздействий - не применяйте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными токами даже в крупных промышленных сетях
• Характеристика D - идеально подходит для двигателей и другого оборудования с большими пусковыми токами
• Коммутируемый нейтраль - исключает опасность сохранения потенциала на нулевом проводе после отключения
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на открытых площадках
• Поддержка расширяемости - легко добавить вспомогательные контакты или удалённое управление через независимый расцепитель

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не рекомендуется для защиты цепей с постоянным током - только для переменного тока 50 Гц
• Не следует применять в качестве главного рубильника для частого ручного включения/выключения - не рассчитан на частую коммутацию
• Требуется минимум 75 мм свободной глубины в щите - не подходит для компактных шкафов
• Необходимо соблюдать правила подбора сечения кабеля - использование проводов более 25 мм2 может вызвать нагрев и выход из строя

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Щитовая защита группы освещения и силового оборудования в цехе
• Вводной автомат в распределительном щите производственной линии
• Комбинированный щит с независимым расцепителем для дистанционного отключения по сигналу системы управления

Практические советы

• Выбирая автомат, убедитесь, что пусковой ток вашего оборудования не превышает порог срабатывания категории D - обычно он составляет 10–20×Iн (до 120–180 А)
• При использовании с вспомогательными контактами - подключайте их до монтажа в щит, чтобы не нарушать целостность изоляции
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы
• Проверяйте затяжку винтов зажимов - слабый контакт вызывает нагрев, особенно при длительной нагрузке близко к 6 А
• Для удобства обслуживания используйте маркировочные этикетки - особенно если установлены дополнительные модули
• Артикул md63-3d6-6 - единственный вариант в этой серии с такими параметрами; другие модели имеют другую характеристику или ток
