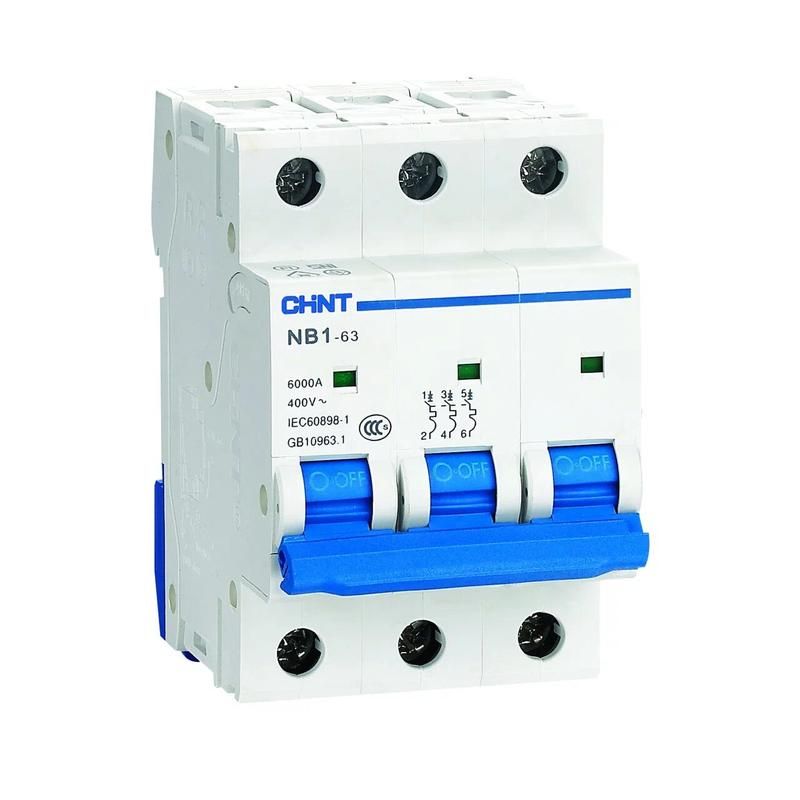

Выключатель автоматический трехполюсный NB1-63 3P 6A 6кА х-ка D (DB) (R) | 179723 CHINT

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 6 А с характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном и коммерческом оборудовании. Подходит для установки на DIN-рейку и работает в сетях переменного тока 400 В.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и других мощных потребителей. Характеристика D позволяет выдерживать кратковременные пики тока до 10–20 номинальных значений, что делает его идеальным для индуктивной нагрузки. Применяется в щитах жилых, офисных и промышленных объектов, где требуется надёжная защита от КЗ и перегрузок.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах, оптимально для двигателей
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Сечение подключаемого провода: 1–25 мм2 - совместим с большинством силовых кабелей
• Частота: 50–60 Гц
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 77,8 мм - требует достаточного места внутри щита
• Степень загрязнения: 2 - рассчитан на нормальные условия эксплуатации без запыления и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят одножильные и многожильные провода сечением 1–25 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63 совместим со всеми элементами серии NB1-63: можно дополнять вспомогательными контактами XF9, сигнальными XF9J или расцепителями S9/V9. Убедитесь, что в щите достаточно свободного места - глубина устройства составляет 77,8 мм.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3 - снижает энергию КЗ, защищая оборудование. Категория применения A обеспечивает селективность при работе с другими автоматами. Механическая износостойкость - 20 000 циклов, электрическая - 10 000 циклов, что гарантирует долгую службу даже при частых операциях включения/выключения.

Преимущества

• Надёжное срабатывание при высоких пусковых токах благодаря характеристике D
• Яркий индикатор положения контакта - легко определить, включен ли автомат
• Универсальность подключения - поддерживает провода и шины
• Возможность доработки - добавление дополнительных модулей без замены основного аппарата
• Совместимость с продукцией CHINT - легко формировать комплексные решения в одном щите

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не предохраняет от внешних воздействий
• Не рекомендован для цепей постоянного тока - только переменный ток AC
• Не подходит для защиты чувствительной электроники - характеристика D слишком “мягкая” для маломощных устройств
• Требуется минимум 77,8 мм глубины в щите - не подходит для компактных корпусов

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щит управления конвейерной лентой на заводе
• Распределительный щит торгового центра с группой мощных светильников
• Оборудование для сварки - защита от бросков тока при зажигании дуги

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие номинала тока нагрузке - 6 А подходит для двигателей до ~1,5 кВт
• При использовании в холодных помещениях убедитесь, что температура не ниже -25C - иначе возможно снижение надёжности срабатывания
• Для удобства диагностики используйте модели с дополнительным сигналом XF9J - он покажет, что сработала именно защита от КЗ
• Не затягивайте зажимы слишком сильно - это повредит проводник и снизит контакт
• Если нужна более точная координация с другим автоматом - выбирайте характеристику C вместо D, если пусковые токи невысоки
