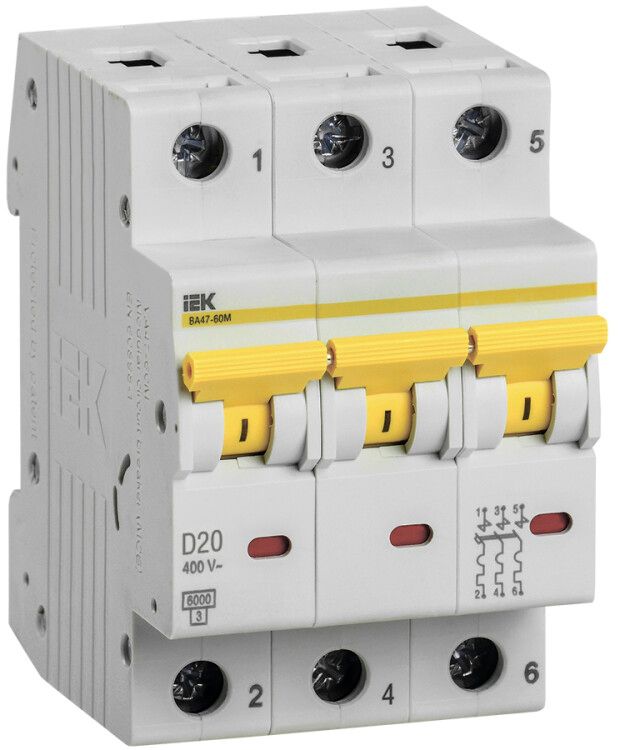

Выключатель автоматический трехполюсный ВА47-60M 20А D 6кА KARAT | MVA31-3-020-D IEK

Автоматический выключатель ВА47-60M от IEK — трёхполюсное устройство на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и административных зданий.

Назначение и область применения

Выключатель ВА47-60M защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного управления цепью. Применяется в групповых щитках квартир, этажных распределительных устройствах, а также в учётно-распределительных щитах офисов, школ, больниц и других объектов с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 — защищает три фазы одновременно, подходит для трёхфазных сетей 380 В.
• Характеристика срабатывания: D — предназначена для защиты оборудования с высокими пусковыми токами, таких как двигатели, насосы, компрессоры.
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазной сети переменного тока 400 В (между фазами).
• Частота: 50 Гц — оптимизирован для стандартной сети в России и странах СНГ.
• Тип напряжения: AC/DC — работает как в переменном, так и в постоянном токе, хотя основное применение — в AC-сетях.
• Модульная ширина: 3 модуля — занимает 54 мм по ширине DIN-рейки (стандарт 18 мм на модуль).
• Глубина монтажа: 71 мм — требует свободного пространства внутри щита для правильной установки.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды — применяется только во внутренних щитах.
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ до минимального уровня, что увеличивает долговечность кабеля и оборудования.
• Способ монтажа: на DIN-рейку — совместим со всеми стандартными рейками 35 мм.
• Гарантийный срок: 10 лет (120 месяцев) — один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель ВА47-60M легко устанавливается на стандартную DIN-рейку 35 мм. Для монтажа требуется минимум 71 мм глубины в щите. Устройство имеет три входных и три выходных клеммы — все контакты рассчитаны на медные провода сечением до 25 мм². Надёжное зажимание достигается за счёт винтов с усилием затяжки 0,8–1,0 Н·м. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников. Совместим с другими изделиями серии KARAT — можно комбинировать с УЗО, реле и другим оборудованием IEK в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает повышенную безопасность при возникновении КЗ, снижая риск возгорания кабелей. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу из самозагасающего пластика и защищённым контактам. Сертифицирован для использования в помещениях с нормальной влажностью и температурой от -25°C до +40°C.

Преимущества

• Высокая надёжность благодаря проверенной платформе ВА47-60М — продукт серийно выпускается более 15 лет.
• Класс токоограничения 3 снижает тепловые и механические воздействия при КЗ — продлевает жизнь кабельной сети.
• Долгий гарантийный срок — 10 лет — говорит о качестве материалов и сборки.
• Широкая совместимость с другими элементами серии KARAT — удобно собирать комплексные решения.
• Яркая цветовая маркировка положения рычага — легко отличить “вкл” от “выкл”, даже в условиях плохого освещения.

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях — степень защиты IP20 не допускает попадания влаги или пыли.
• Не используется для защиты однофазных цепей без необходимости — лучше выбрать двухполюсный вариант для экономии места.
• Характеристика D неэффективна для слаботочных цепей (например, освещения или розеток) — там предпочтителен тип C.
• Не подходит для систем с частыми пусками двигателей выше 100 кВт — возможны ложные срабатывания; нужен более мощный аппарат.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения многоквартирного дома.
• Распределение энергии по трем фазам в этажном щите офисного здания.
• Подключение кондиционера с трёхфазным компрессором в торговом центре.
• Щит питания группы станков на производстве с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — для 20 А используйте медный провод не менее 2,5 мм², для длительной работы — 4 мм².
• При монтаже в плотно заполненный щит убедитесь, что глубина 71 мм не препятствует закрыванию крышки.
• Если вы выбираете между типом C и D — выбирайте D только когда есть двигатель, трансформатор или другой потребитель с пиком тока в 8–10 раз больше номинала.
• Не забудьте про координацию с другими автоматами — ВА47-60M должен находиться ниже по иерархии, чем главный ввод, чтобы не срабатывать раньше него.
• Для обслуживания — просто переведите рычаг в положение OFF перед работой. Перезапуск после срабатывания возможен сразу после устранения причины.
