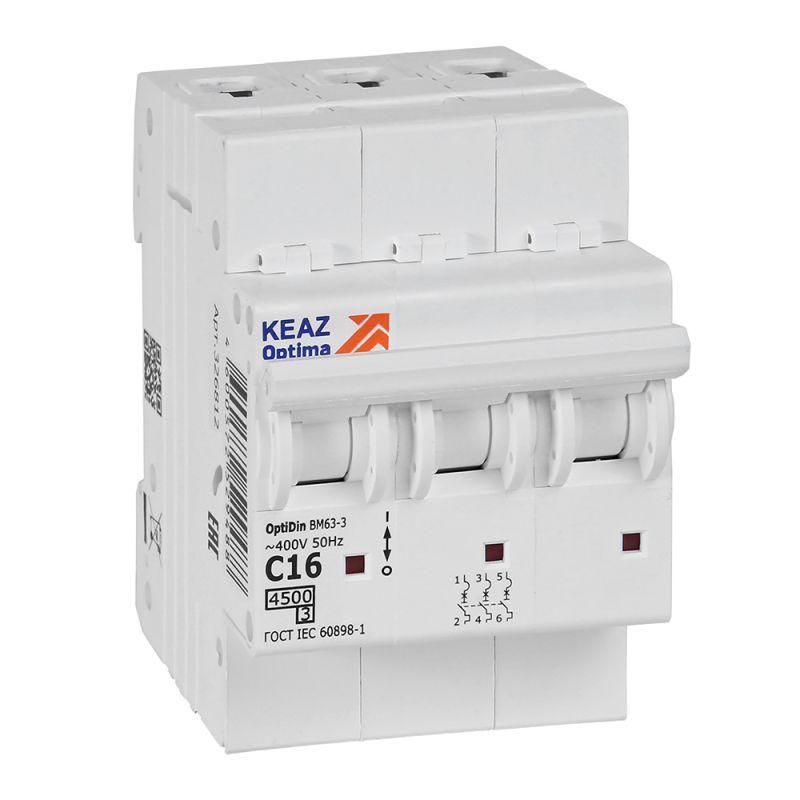

Выключатель автоматический трехполюсный 16А C 4,5кА AC OptiDin BM63-3C16-4,5-УХЛ3 - 326812 КЭАЗ

Автоматический выключатель модульный трехполюсный 16А C 4,5кА AC BM63-3C16-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Произведён компанией КЭАЗ в серии OptiDin BM63, обеспечивает надёжную работу при температуре от –70C до +60C.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 4,5кА AC BM63-3C16-4,5-УХЛ3 предназначен для защиты трёхфазных сетей напряжением до 400 В и частотой 50 Гц. Он защищает оборудование от повреждений при длительных перегрузках и аварийных коротких замыканиях. Также позволяет вручную включать и отключать нагрузку - до 30 раз в сутки.

Подходит для установки в распределительных, квартирных и этажных щитах жилых домов, офисных зданий и малых объектов. Часто используется для защиты групповых линий: кондиционеров, водонагревателей, электроплит, насосов и других мощных потребителей.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В переменного тока (AC); изоляция рассчитана на то же напряжение.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от молний или коммутаций).
• Сечение провода: 1–25 мм2 - совместим с большинством медных проводов, используемых в жилых и общественных помещениях.
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм - требует соответствующего места внутри щита.
• Рабочая температура: от –70C до +60C - работает даже в холодных условиях (например, в неотапливаемых щитовых).
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (типично для помещений).

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А C 4,5кА AC BM63-3C16-4,5-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - входные и выходные клеммы расположены сверху и снизу соответственно.

Необходимо соблюдать минимальную глубину монтажа 75 мм - проверьте внутренние размеры щита перед установкой. Для правильного соединения используйте провода сечением от 1 до 25 мм2. Обжим контактов выполняйте равномерным усилием - переусердствовать нельзя, чтобы не повредить пластиковые корпуса.

Выключатель совместим с другими изделиями серии OptiDin BM63 и BM125 - можно использовать одинаковые аксессуары: боковые крышки, перемычки, блокировки.

Безопасность и стандарты

Производится в соответствии с требованиями международных стандартов IEC/EN 60947-2. Соответствие гарантирует надёжность срабатывания, термическую стойкость и долговечность. Устройство прошло сертификацию для использования в системах электроснабжения жилых и административных зданий.

Преимущества

• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Широкий диапазон рабочих температур - надёжно функционирует в неотапливаемых щитовых и на севере страны.
• Интегрированная система защиты от случайного прикосновения - безопаснее при обслуживании.
• Простая и понятная механика включения/выключения - легко диагностировать состояние («вкл» / «выкл» видно визуально).
• Поддержка дополнительной комплектации - возможно подключение дополнительных контактов, расцепителей, сигнализаторов положения.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели >5 кВт без мягкого запуска) - характеристика C может давать ложные срабатывания.
• Максимальное количество операций в день - 30. Частое ручное включение/отключение снижает срок службы механизма.
• Не подходит для постоянной работы при температуре ниже –70C - указан нижний порог, но реальная надёжность начинается выше –40C.

Примеры использования

• Защита трёхфазной электроплиты в квартире.
• Щит на этаже многоквартирного дома - отдельный автомат для каждой группы розеток и света.
• Щитовая в подвале - питание насосов, вентиляторов, системы отопления.
• Объекты с ограниченными бюджетами - экономичная альтернатива зарубежным аналогам с аналогичными параметрами.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки - он должен быть меньше или равен 16 А. Превышение вызывает ложные отключения.
• При сборке щита оставляйте свободное место рядом - для удобства подключения и будущего обслуживания.
• Проверяйте плотность затяжки клемм после первого включения - нагрев может вызвать слабую контактную связь.
• Если требуется управление удалённо или сигнал о срабатывании - выбирайте версию с дополнительными модулями (например, AUX или OF).
• Замена должна производиться при отключенном питании. Никогда не меняйте автомат под напряжением - риск поражения током!
