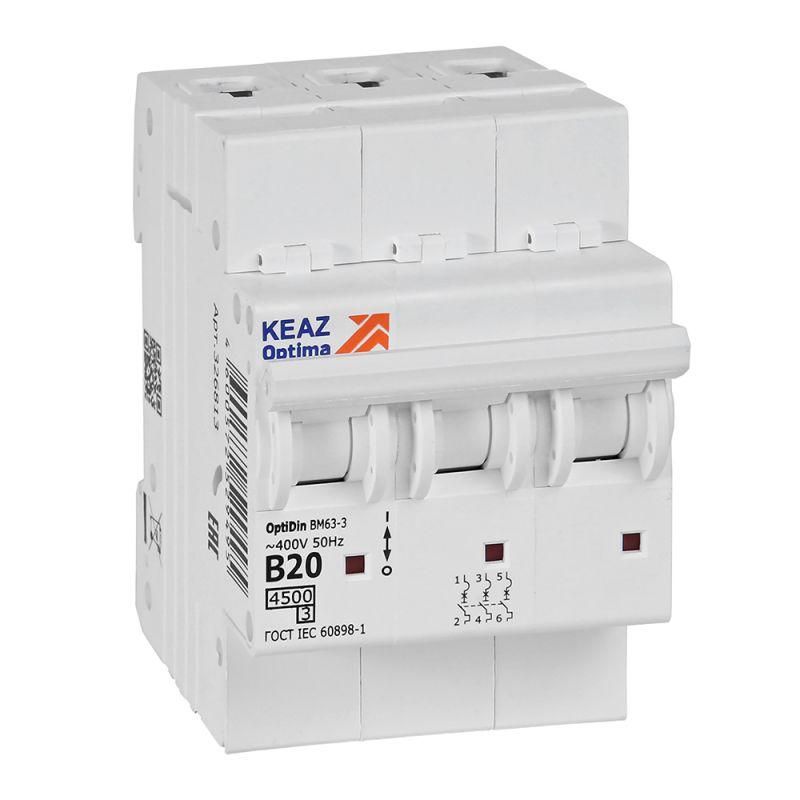

Выключатель автоматический трехполюсный 20А B 4,5кА AC OptiDin BM63-3B20-4,5-УХЛ3 - 329520 КЭАЗ

Автоматический выключатель КЭАЗ OptiDin ВМ63 20А B 4,5кА AC УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и распределительных щитах. Этот трёхполюсный аппарат рассчитан на работу в сетях до 400 В переменного тока и устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель КЭАЗ OptiDin ВМ63 20А B 4,5кА AC УХЛ3 используется для защиты трёхфазных цепей в жилых домах, квартирах и этажных распределительных щитах. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Подходит для установки в системах освещения, розеточных групп и оборудования с умеренным пусковым током - например, бытовой техники, насосов, вентиляторов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок с плавным пуском (например, светильники, зарядные устройства)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: 1–25 мм2 - поддерживает медные провода указанного сечения
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для открытых или влажных мест
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 75 мм - требует свободного пространства внутри шкафа
• Рабочий температурный диапазон: от –70 C до +60 C - допускает эксплуатацию в холодных условиях, включая неотапливаемые помещения
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения
• Категория перенапряжения: IV - рассчитан на использование в точках подключения к распределительной сети (первый уровень защиты)

Совместимость и монтаж

Автоматический выключатель КЭАЗ OptiDin ВМ63 20А B 4,5кА AC УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтами - затягивать необходимо усилием 0,8 Нм, чтобы избежать перегрева контактов. Провода сечением менее 1 мм2 или более 25 мм2 не подходят. Устройство совместимо со всеми типами шкафов, где есть место под 3 модуля и глубина не меньше 75 мм. Рекомендуется использовать с клеммниками и изолирующими крышками для повышения безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокую степень защиты от аварийных ситуаций. Применение в жилых объектах подтверждено сертификатами производителя. Не используйте устройство вне диапазона рабочих температур - особенно ниже –70 C, так как материалы становятся хрупкими.

Преимущества

• Устойчив к перегрузкам благодаря характеристике B - не ложные срабатывания при запуске бытовой техники
• Высокая отключающая способность 4,5 кА - надёжно защищает даже при значительных КЗ
• Широкий диапазон температур - можно устанавливать в неотапливаемых щитах зимой
• Поддержка большого сечения проводов - удобно для подводящих линий
• Интеграция в серию OptiDin - совместим с другими автоматами и аксессуарами КЭАЗ

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных условиях - IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для мощных двигателей с высоким пусковым током (например, компрессоры, сварочные аппараты) - лучше выбрать характеристику C или D
• Максимально 30 операций включения/выключения в день - частое ручное управление может снизить срок службы
• Не поддерживает дистанционное управление - требуется ручное воздействие

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и микроволновой печью
• Главный входной автомат в этажном распределительном щите многоквартирного дома
• Щитовая защита для системы освещения в подвале или техническом помещении
• Цепь питания вентиляторов или насосов в системе вентиляции

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод вызывает нагрев, слишком толстый не войдёт в зажим
• При сборке щита соблюдайте минимальную глубину 75 мм - иначе механизм не закроется полностью
• Не устанавливайте рядом с источниками тепла - перегрев снижает долговечность
• Для увеличения безопасности используйте изолирующие крышки и барьеры между полюсами
• Если нужна защита от скачков напряжения - параллельно установите УЗИП, поскольку этот автомат не реагирует на перенапряжения
• При замене старого автомата убедитесь, что новый имеет ту же характеристику B и аналогичную отключающую способность - меняйте только на эквивалент
