Выключатель автоматический трёхполюсный 20A C 6kA City9 | C9F36320 |Systeme Electric APC

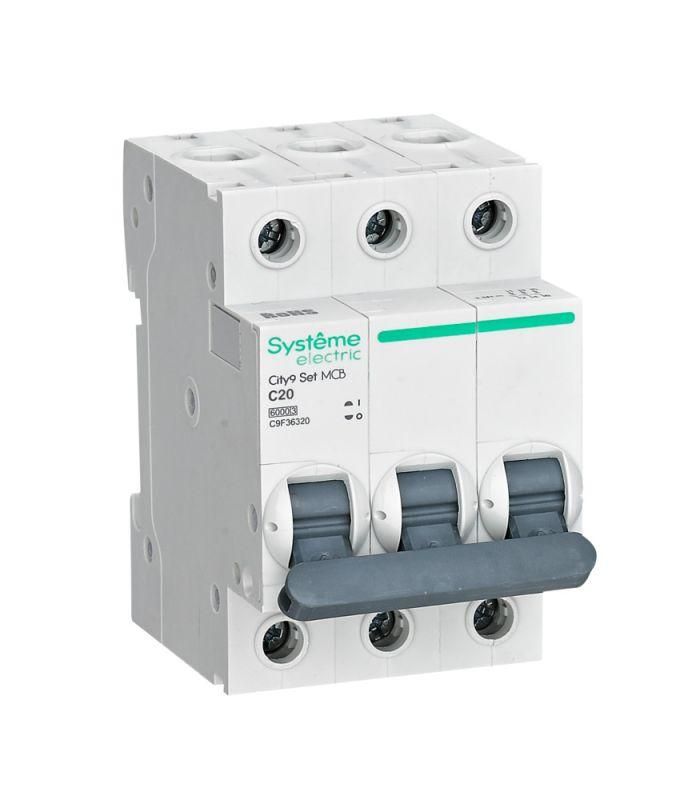

Автоматический выключатель City9 c9f320 - трёхполюсное устройство на 20 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электросетей 380–400 В переменного тока от перегрузок и коротких замыканий. Выполнен в компактном корпусе с монтажом на DIN-рейку, соответствует требованиям безопасности и надёжности серии City9 SET от Systeme Electric.

Назначение и область применения

Автоматический выключатель City9 c9f320 защищает электрические цепи от повреждений, вызванных длительными перегрузками и внезапными токами короткого замыкания. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Часто применяется в системах питания станков, насосов, конвейеров и другого оборудования с умеренно индуктивной нагрузкой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Поперечное сечение подключаемого провода: 1–25 мм2
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при монтаже
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет разместить его в типовых распределительных щитах. Для подключения используются зажимы с фиксацией проводов сечением от 1 до 25 мм2. Максимальный момент затяжки - 2,5 Нм; превышение может повредить клеммы. Корпус имеет монолитную лицевую панель, что обеспечивает целостность при механическом воздействии. Установка возможна только в сухих помещениях с уровнем загрязнения 2 (по IEC 60664-1).

Безопасность и стандарты

Выключатель City9 c9f320 соответствует нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция клемм предотвращает случайный контакт с токоведущими частями. Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, снижая риск возгорания. Сертифицирован для работы в соответствии с международными стандартами на автоматические выключатели.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение даже при высоких токах КЗ
• Безопасные клеммы - исключают выпадение проводов и случайный доступ к токоведущим элементам
• Монолитный корпус - повышенная ударопрочность благодаря 6 металлическим заклёпкам
• Соответствие RoHS 2.0 - экологичный материал, безопасен для производства и утилизации
• Длительная гарантия - 3 года, подтверждает надёжность сборки и качества материалов

Ограничения применения

Не предназначена для использования во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для цепей с очень высоким пусковым током (например, мощные асинхронные двигатели без мягкого пуска); для них лучше подходят характеристики D. Не допускается установка вне распределительных щитов или в условиях температур ниже -5 C и выше +40 C без дополнительного теплового контроля. Не используется в постоянном токе (DC).

Примеры использования

• Защита группы розеток в офисном помещении
• Щитовая защита насосной станции с двигателем 3 кВт
• Линия питания конвейера на производстве
• Распределительный щит многоквартирного дома - для групповой защиты этажа

Практические советы

• При подборе автомата учитывайте суммарную мощность подключённых устройств - не превышайте 20 А в каждой фазе
• Используйте кабели сечением 2,5–6 мм2 для типичных нагрузок; для больших токов (до 25 мм2) проверьте плотность контакта
• Затягивайте клеммы именно 2,5 Нм - используйте крутящий ключ с ограничителем
• Проверяйте соответствие глубины монтажа (45 мм) внутренним размерам щита перед установкой
• Для сложных систем рекомендуется согласование с проектом - особенно при наличии нескольких уровней защиты
