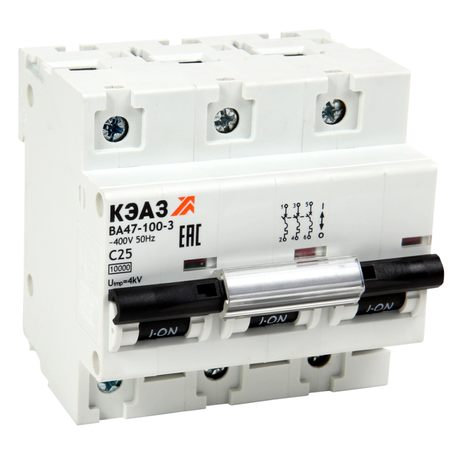

Выключатель автоматический модульный 3п C 10А 10кА ВА47-100-3C10-УХЛ3 КЭАЗ 318174

Автоматический выключатель ВА47-100-3C10-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и предназначен для бюджетных решений.

Назначение и область применения

Выключатель ВА47-100-3C10-УХЛ3 защищает трёхфазные цепи переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, отключает цепь при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных объектов, где требуется надёжная защита оборудования - например, для питания двигателей, насосов, конвейеров, освещения и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, люминесцентные лампы, трансформаторы;
• Способ монтажа: DIN-рейка - стандартная установка в щитах, совместима со всеми типовыми распределительными корпусами;
• Сечение провода: 2,5–35 мм2 - позволяет подключать медные провода от маломощных линий до мощных групповых контуров;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Рабочая температура: от –60 C до +40 C - работает даже в холодных помещениях, например, на открытых площадках или в неотапливаемых зданиях;
• Модульная ширина: 4,5 модуля - занимает 9 мм на DIN-рейке (1 модуль = 17,5 мм);
• Класс токоограничения: 3 - быстрое отключение снижает тепловую энергию при КЗ, повышает безопасность;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные броски;
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высокими рисками перенапряжений;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влажности, характерно для помещений с обычными условиями эксплуатации.

Совместимость и монтаж

Выключатель ВА47-100-3C10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его на рейке механическим защёлкивающим механизмом - никаких болтов или инструментов не требует. Подключение проводов осуществляется через винтовые зажимы сверху и снизу. Максимальная глубина монтажа - 71 мм, что важно учитывать при проектировании корпуса щита. Устройство совместимо с другими элементами серии Бюджетный модуль от КЭАЗ, включая контакторы, УЗО и рубильники того же форм-фактора.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированным контактам. Наличие механизма ручного управления позволяет визуально контролировать положение контактов - «вкл./выкл.» легко определяется по рычагу.

Преимущества

• Надёжное срабатывание при КЗ благодаря 10 кА отключающей способности - один из самых высоких показателей среди бюджетных серий;
• Широкий диапазон температур (-60…+40 C) делает его пригодным для использования вне отапливаемых помещений;
• Поддержка проводов до 35 мм2 - позволяет использовать крупные сечения без переходников;
• Совместимость с системами автоматизации - возможна дополнительная комплектация вспомогательными контактами и расцепителями;
• Изготовлен в России - гарантия качества и доступность запчастей и сервиса.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для цепей с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) - характеристика C может давать ложные срабатывания;
• Не используется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере в цеху;
• Распределительный щит многоквартирного дома - защита группы розеток и освещения;
• Щитовая на производстве с холодильным оборудованием и насосами;
• Временная электропроводка на стройплощадке с питанием от генератора;
• Оборудование в неотапливаемом ангаре или на улице при условии установки в закрытом корпусе.

Практические советы

• Выбирая ВА47-100-3C10-УХЛ3, проверьте соответствие сечения кабеля - используйте провода 2,5–35 мм2; меньшее сечение может вызвать нагрев, большее - затруднит зажим;
• При установке в щите учтите ширину устройства: 4,5 модуля ≈ 78,75 мм. Это влияет на планировку соседних автоматов и УЗО;
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он сам не реагирует на токи утечки;
• Если в цепи есть оборудование с высоким пусковым током (более 5–7×Iн), рассмотрите вариант с характеристикой D вместо C;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях пыли или колебаний температуры.
