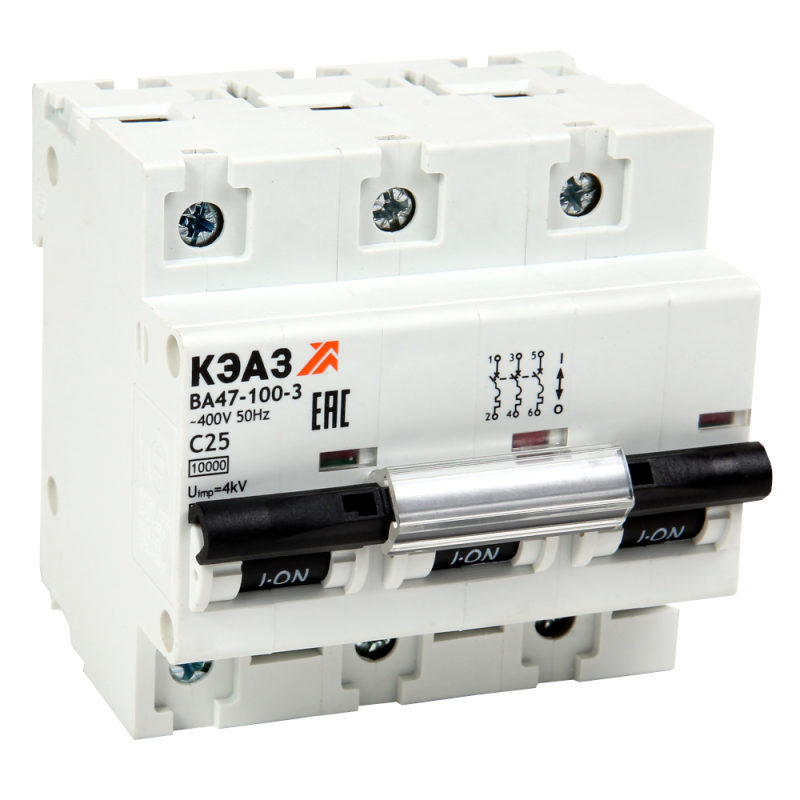

Выключатель автоматический модульный 3п C 20А 10кА ВА47-100-3C20-УХЛ3 КЭАЗ 318139

Автоматический выключатель ВА47-100-3C20-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и применяется там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-3C20-УХЛ3 предназначен для защиты электрических сетей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, отключение цепи при перегрузке или коротком замыкании, а также позволяет вручную включать и отключать питание. Применяется в распределительных щитах жилых домов, офисов, производственных объектов, на участках с умеренной запылённостью - например, в системах освещения, насосах, маломощных станках и конвейерах.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, люминесцентные лампы, трансформаторы
• Способ монтажа: на DIN-рейку шириной 35 мм
• Сечение подключаемых проводов: 2,5–35 мм2 - совместим с медными проводниками стандартных сечений
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм)
• Глубина монтажа: 71 мм - требует соответствующего места внутри щита
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для открытого монтажа вне щита
• Рабочий температурный диапазон: от –60 C до +40 C - работает даже в холодных помещениях, например, на складах или в неотапливаемых зданиях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию в цепи
• Категория перенапряжения: IV - допустимо применение в местах подключения к распределительным сетям, включая входные точки зданий
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций

Совместимость и монтаж

Выключатель ВА47-100-3C20-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной 71 мм и ширина 4,5 модуля. Подключение проводов осуществляется с помощью винтовых зажимов - рекомендуется использовать провода сечением 2,5–35 мм2. Перед установкой проверьте соответствие сечения провода и плотность затяжки контактов. Устройство совместимо с другими модулями серии Бюджетный модуль от КЭАЗ, что позволяет легко формировать компактные щиты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокий уровень безопасности при работе в условиях возможных аварийных ситуаций. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, однако не защищает от попадания воды или пыли - поэтому монтаж допускается только внутри закрытых щитов.

Преимущества

• Низкая стоимость при сохранении базовой надёжности - идеально для проектов с ограниченным бюджетом
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на улице внутри корпусов
• Поддержка больших сечений проводов (до 35 мм2) - удобно для подключения мощных потребителей
• Совместимость со всей серией Бюджетный модуль - возможность унификации компонентов в одном щите
• Класс токоограничения 3 - минимизирует риск повреждения оборудования при КЗ

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает использование вне щита
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели); для них лучше выбрать “D”
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО
• Не рекомендован для частых ручных включений/выключений - не является аппаратом управления, а лишь защитным устройством

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт в цеху
• Распределение питания по группам освещения в административном здании
• Щитовая защита в складском помещении с холодильными камерами
• Вводной автомат в небольшом производственном объекте с однофазной и трёхфазной нагрузкой

Практические советы

• Выбирая ВА47-100-3C20-УХЛ3, убедитесь, что ваша сеть действительно использует 400 В переменного тока - не подходит для постоянного тока или 220 В однофазных цепей без трёхфазной нагрузки
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для лучшей теплоотдачи
• Избегайте установки рядом с источниками тепла - высокая температура может вызвать ложное срабатывание
• Проверяйте маркировку перед монтажом: “УХЛ3” означает исполнение для умеренного и холодного климата - подходит для Сибири и Урала
• Для увеличения функциональности можно дополнительно установить блоки сигнализации или дистанционного отключения - они совместимы с этим типом автомата
