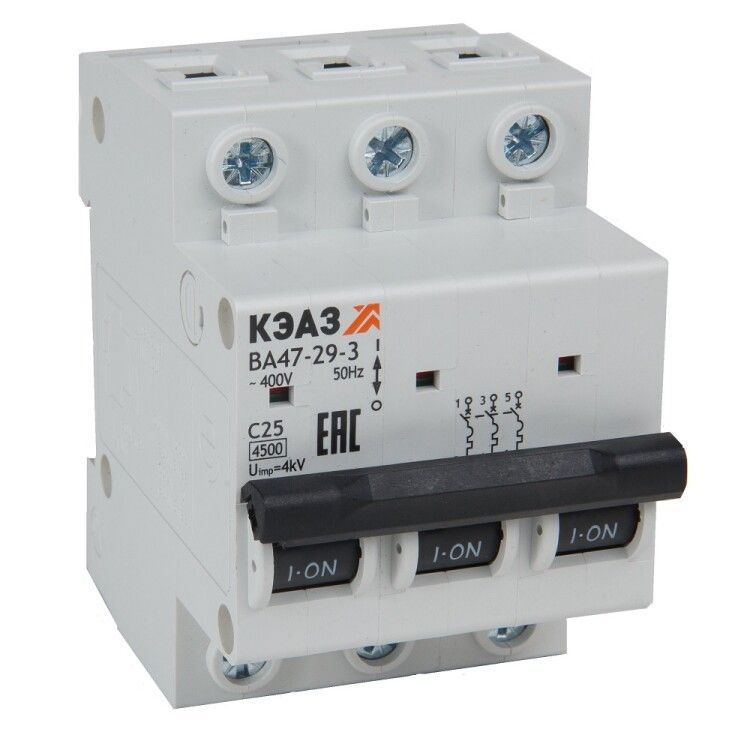

Выключатель автоматический модульный 3п B 20А 4.5кА ВА47-29-3B20-УХЛ3 КЭАЗ 318273

Автоматический выключатель ВА47-29-3B20-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектов, где требуется надёжная защита при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-3B20-УХЛ3 предназначен для защиты электропроводки и оборудования от сверхтоков: перегрузок и коротких замыканий. Он работает в сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Устройство применяется в распределительных щитах: в квартирах, домах, административных зданиях, на производствах - особенно там, где важна цена и достаточная надёжность. Благодаря наличию коммутируемого нейтрального проводника, подходит для однофазных нагрузок, требующих отключения нуля.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Количество полюсов: 3 - защищает три фазы одновременно; все полюса отключаются при аварии;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой техники и освещения, менее чувствителен к пусковым токам двигателей;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 230/400 В;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли - используется только внутри закрытых щитов;
• Сечение провода: 1,5–25 мм2 - можно подключить медные провода этого диапазона;
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля (54 мм);
• Глубина монтажа: 71 мм - учтите этот размер при проектировании шкафа;
• Рабочий температурный диапазон: от –60 C до +40 C - подходит для холодных помещений, включая неотапливаемые;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в распределительных устройствах высокой опасности;
• Степень загрязнения: 2 - допускает временную проводящую пыль, но не агрессивные среды;
• Поддерживает дополнительную комплектацию - возможно подключение Aux-контактов, расцепителей, сигнализаторов положения.

Совместимость и монтаж

Выключатель ВА47-29-3B20-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы. Обязательно затягивать контакты моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев. Нейтральный проводник также коммутируется - важно не путать его с фазами при подключении. Убедитесь, что глубина шкафа позволяет вместить 71 мм устройства без давления на заднюю стенку.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Применяет технологию токоограничения класса 3, которая минимизирует энергию, передаваемую в цепь при КЗ. Конструкция исключает самопроизвольное открытие крышки - доступ к контактам возможен только после демонтажа. Серия ВА47-29 сертифицирована для работы в условиях степени загрязнения 2 и категории перенапряжения IV - то есть подходит даже для мест с высокими рисками электромагнитных помех и перенапряжений.

Преимущества

• Надёжная защита при минимальной цене - оптимальный выбор для бюджетных проектов;
• Коммутируемый ноль повышает безопасность при обслуживании - полностью отключает цепь;
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на улице внутри герметичных щитов;
• Поддержка дополнительных модулей - легко расширить функционал (например, добавить сигнализацию состояния);
• Известный бренд КЭАЗ - продукция проверена годами эксплуатации в России и странах СНГ.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 не защищает от влаги и пыли;
• Характеристика B не подходит для мощных двигателей - при запуске насосов, компрессоров возможны ложные срабатывания;
• Не используйте в средах с агрессивной химической пылью, паром или маслом - превышается степень загрязнения 2;
• Не подходит для постоянной работы при температуре выше +40 C - в жарких помещениях нужен принудительный охладитель или более мощный аналог;
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо устанавливать отдельное устройство.

Примеры использования

• Защита трёхфазного электрокотла в частном доме;
• Вводной автомат в щите многоквартирного дома;
• Щит управления конвейерной линией с небольшими двигателями;
• Распределительный щит на складе с освещением и розетками;
• Автоматическое отключение сети в холодильном цехе при перегрузке.

Практические советы

• Выбирая ВА47-29-3B20-УХЛ3, убедитесь, что ваша сеть действительно требует именно характеристику B - если есть двигатель, лучше выбрать C;
• При сборке щита оставьте свободное место вокруг автомата - он может немного греться при длительной работе на пределе;
• Если планируете подключать провода сечением меньше 2,5 мм2 - используйте специальные наконечники, чтобы избежать плохого контакта;
• Для удобства диагностики добавьте в щит световой индикатор положения - он совместим с этим автоматом;
• Проверяйте соответствие номинала автомата сечению кабеля - 20 А требуют минимум 2,5 мм2 меди, лучше 4 мм2 для долгой службы.
