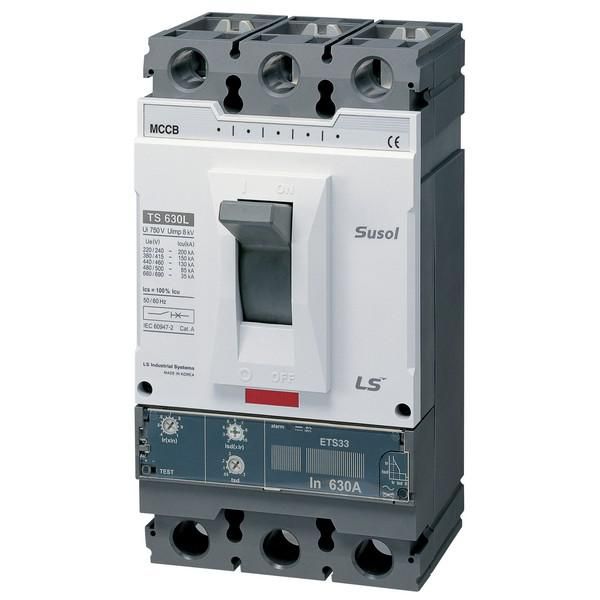

Автоматический выключатель TS630N (65kA) ETS33 400A 3P3T | 0108006000 Lsis

Автоматический выключатель 400A 3P3T 65kA TS630N ETS33 от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Этот выключатель в литом корпусе обеспечивает надежную работу в промышленных условиях при номинальном токе 400 А и отключающей способности 65 кА. Артикулы 108006000 и 0108006000 соответствуют одной модели - 400A 3P3T 65kA TS630N ETS33.

Назначение и область применения

Автоматический выключатель 400A 3P3T 65kA TS630N ETS33 используется для защиты силовых цепей переменного тока в распределительных щитах промышленных объектов. Он защищает оборудование от перегрузок, коротких замыканий и позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в системах питания станков, конвейеров, насосных групп и других мощных потребителей с токами до 400 А.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3 (трехполюсный)
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 65 кА
• Род тока: переменный (AC), частота 50 Гц
• Тип расцепителя: электронный с возможностью регулировки
• Задержка срабатывания: есть (настраивается для координации с другими устройствами)
• Уставка магнитного расцепителя: 1,5–10 × In (можно выбрать кратность номинала)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Диапазон рабочих температур: от –40 C до +40 C
• Исполнение: стационарное (не для передвижных установок)
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Привод: ручной (включение/отключение поворотом рычага)
• Указатель расцепления: да (визуальное определение причины отключения)

Совместимость и монтаж

Автоматический выключатель 400A 3P3T 65kA TS630N ETS33 устанавливается на монтажную плиту с помощью четырех крепежных отверстий. Для правильного монтажа необходимо соблюдать момент затяжки болтов, указанный в руководстве производителя - избыточное усилие может повредить корпус. Кабельные входы рассчитаны на провода сечением до 120 мм2 (медные). Убедитесь, что шина или клеммы совпадают по типу контакта - выключатель не имеет встроенных клеммных колодок, требует внешнего соединения. Монтаж допускается только в закрытых щитах с достаточным охлаждением.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает точную и воспроизводимую защиту, исключая ложные срабатывания. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. Применение в системах с высокими токами КЗ (до 65 кА) гарантирует безопасность даже при аварийных режимах.

Преимущества

• Электронный расцепитель позволяет точно настраивать время и порог срабатывания по току - удобно для сложных систем с несколькими уровнями защиты.
• Широкий диапазон уставок магнитного расцепителя (1,5–10×In) обеспечивает гибкость при согласовании с кабелями и оборудованием.
• Высокая отключающая способность (65 кА) делает модель подходящей для крупных промышленных объектов с мощными источниками питания.
• Работоспособность при экстремальных температурах (–40…+40 C) позволяет использовать в холодных регионах и неутепляемых помещениях.
• Визуальный индикатор расцепления снижает время ремонта и упрощает обслуживание.

Ограничения применения

• Не предназначен для частых операций включения/отключения - применяется только для редких коммутаций (не для управления двигателем).
• Степень защиты IP30 не обеспечивает защиту от брызг, пыли и влаги - требуется установка внутри герметичного щита.
• Не поддерживает модульные дополнения (например, AUX, SHUNT, UVT) - функционал ограничен базовым набором.
• Требует профессионального подбора уставок - некорректная настройка может привести к отказу защиты или ложному отключению.
• Не совместим с DIN-рейкой - монтаж только на плату, что усложняет замену в существующих щитах с рейками.

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 690 В.
• Защита линии питания группы сварочных аппаратов суммарной мощностью ~250 кВт.
• Щит распределения электроэнергии на заводе с высоким уровнем токов КЗ (более 50 кА).
• Система питания конвейерной линии с большим числом двигателей, где важна селективность защиты.

Практические советы

• При проектировании системы учтите, что 400A 3P3T 65kA TS630N ETS33 требует свободного места вокруг себя - минимум 50 мм с каждой стороны для теплоотвода.
• Настройте электронный расцепитель так, чтобы токовая защита была выше максимального рабочего тока оборудования, но ниже допустимого нагрева кабеля.
• Проверьте соответствие сечения кабелей и зажимов - использование проводов меньше 35 мм2 может вызвать перегрев контактной группы.
• При замене старого автомата убедитесь, что новый выключатель физически поместится в нишу - размеры отличаются от стандартных DIN-устройств.
• Обязательно используйте указатель расцепления для быстрого анализа - если он активирован, проверьте токи нагрузки и наличие КЗ до повторного включения.
