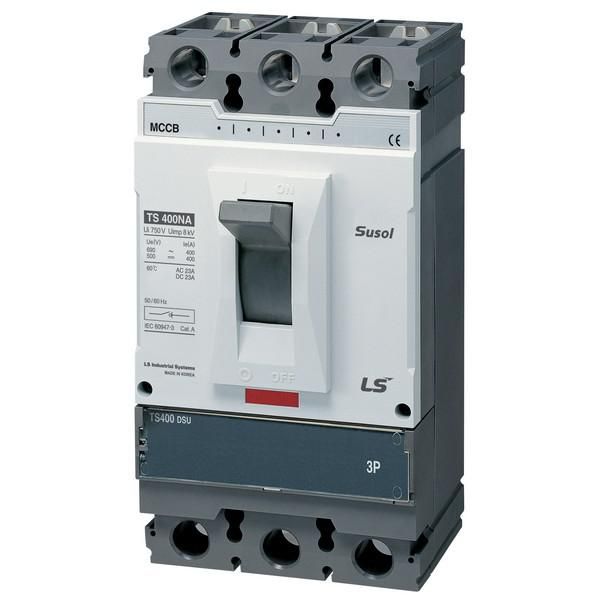

Выключатель-разъединитель TS400NA DSU400 400А 3P3T LS Electric 0108004300 LSIS

Выключатель-разъединитель TS400NA DSU400 400A 3P3T - это силовой аппарат в литом корпусе для безопасного включения и отключения трёхфазных цепей с током до 400 А. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение питания. Бренд LS Electric обеспечивает соответствие международным требованиям к безопасности и долговечности.

Назначение и область применения

Выключатель-разъединитель TS400NA DSU400 400A 3P3T предназначен для ручного или дистанционного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Он не предназначен для частых операций включения/отключения под нагрузкой - это функция автоматических выключателей. Устройство используется там, где нужна физическая изоляция цепи: в распределительных щитах, на входе в оборудование, в системах управления станками, конвейерами и насосными установками.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая промышленные системы 400–690 В;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Привод: моторный - позволяет управлять выключателем дистанционно через внешний привод (не встроен, требует подключения);
• Способ монтажа: монтажная плата - крепится на жесткую поверхность с помощью болтов, не устанавливается на DIN-рейку;
• Исполнение: стационарное - не имеет съемных элементов, не рассчитан на быстрый демонтаж;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; не подходит для влажных или запылённых сред;
• Рабочая температура: от –40 C до +40 C - допустимо использование в холодных помещениях, но не в экстремальных условиях вне зданий.

Совместимость и монтаж

Выключатель-разъединитель TS400NA DSU400 400A 3P3T монтируется на металлическую платформу с отверстиями под крепёж. Для подключения используются шины или кабельные наконечники сечением, соответствующим 400 А. Моторный привод подключается отдельно - он не встроенный, необходимо заказывать совместимый привод от LS Electric. Установка возможна только в закрытых щитах с доступом для обслуживания. Нельзя использовать в составе комплектных ячеек без согласования с производителем.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытой крышке. Отключение происходит механически - даже при потере питания контакты остаются в заданном положении. Это гарантирует безопасность при работах на оборудовании.

Преимущества

• Высокая коммутационная способность (50 кА) - надёжно отключает большие токи КЗ;
• Литой корпус - прочный, устойчив к деформациям, не требует регулярного обслуживания;
• Поддержка моторного привода - удобен для автоматизации и удалённого управления;
• Широкий диапазон температур - можно применять в неотапливаемых помещениях зимой;
• Чёткая визуальная индикация состояния контактов - легко определить, включен или отключен.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это вызывает быстрый износ контактов;
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях;
• Требуется отдельный моторный привод - не работает без него в режиме дистанционного управления;
• Фиксированная конструкция - невозможно заменить или модифицировать внутренние части;
• Не подходит для маломощных цепей ниже 100 А - экономически нецелесообразно.

Примеры использования

• Главный выключатель-разъединитель перед частотным преобразователем на промышленном конвейере;
• Отключающее устройство на вводе в цеховой распределительный щит 690 В;
• Элемент безопасности в системе управления крупногабаритным насосом;
• Ручной разъединитель в цепи нагревательного элемента с высокими токами.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с габаритами TS400NA DSU400 400A 3P3T;
• Для моторного привода используйте оригинальные комплектующие LS Electric - совместимость не гарантирована сторонними изделиями;
• Обеспечьте свободный доступ к рычагу ручного отключения - даже при наличии привода он должен оставаться доступен для аварийного отключения;
• Не устанавливайте рядом с источниками тепла выше +40 C - риск перегрева и отказа контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - особенно после многократных отключений.
