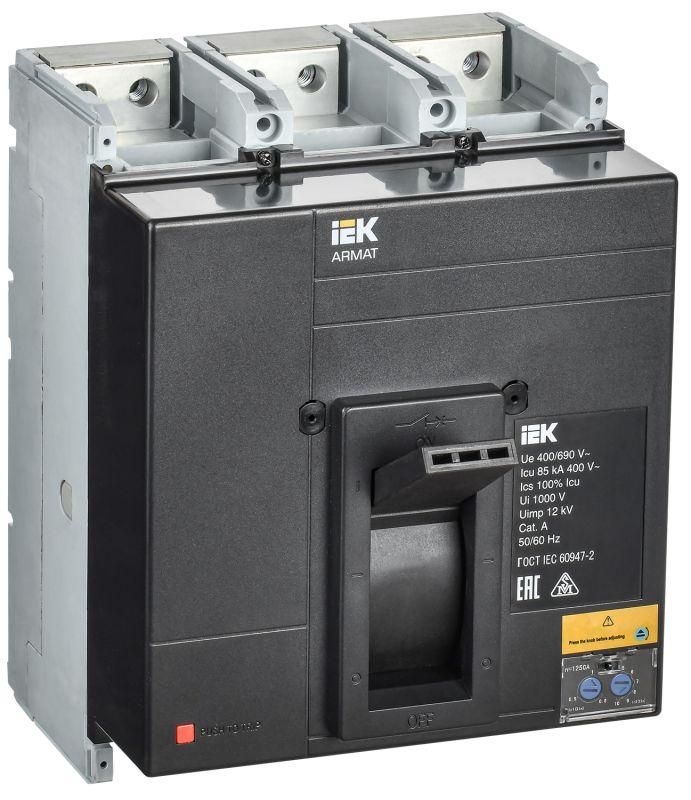

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер N 85кА 1250А расцепитель термомагнитный регулируемый - AR-MCCB-3N-085-1250A-ATUC IEK

Автоматический выключатель в литом корпусе 3P N 85кА 1250А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты электрических сетей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Бренд IEK и артикул ar-mccb-3n-085-1250a-atuc указывают на серию ARMAT - решение для мощных распределительных систем с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель ARMAT, IEK используется для защиты силовых цепей в распределительных щитах, ВРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, логистических комплексов, где требуется устойчивая работа оборудования при больших токах КЗ. Применяется в паре с воздушными выключателями ARMAT для построения многоступенчатых систем защиты.

Технические характеристики

• Номинальный ток: 1250 А - максимальный длительно допустимый ток без срабатывания
• Число полюсов: 3P + N - защищает три фазы и нейтральный провод
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазной сети 400/230 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ
• Диапазон настройки защиты от перегрузки: 6250–12500 А - позволяет гибко задавать порог срабатывания по току, соответствующий нагрузкам выше номинала
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки в закрытые шкафы
• Способ монтажа: на монтажную плату - крепление через болты к жесткой основе, не предназначено для DIN-рейки
• Тип подключения: болтовое - силовые клеммы подсоединяются с помощью гаек и шайб
• Срок службы: 15 лет - расчетный ресурс при правильной эксплуатации
• Моторный привод: опционально - можно дополнительно оснастить для дистанционного управления
• Вспомогательные контакты: 0 - нет сигналов состояния, не поддерживает удаленный контроль

Совместимость и монтаж

Автоматический выключатель ARMAT, IEK устанавливается исключительно на монтажную плату - он не совместим с DIN-рейками. Для монтажа необходима прочная металлическая основа с отверстиями под крепеж. Диаметр отверстий под болты должен соответствовать размерам контактных клемм. Убедитесь, что площадка имеет достаточную жесткость - вибрации и деформация могут повредить внутренние механизмы. Монтаж выполняется при отключенном питании. Соединения должны затягиваться моментом, рекомендованным производителем - избыточное усилие повредит клеммы.

Безопасность и стандарты

Производство автоматического выключателя ARMAT, IEK соответствует международным нормам IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних испытательных центрах. Гарантийный срок - 5 лет. Защита по минимальному напряжению обеспечивает безопасность при аварийных просадках сети, предотвращая самозапуск оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мест с большими токами КЗ, характерными для крупных предприятий
• Регулируемый термомагнитный расцепитель - точная настройка под конкретную нагрузку, минимизация ложных срабатываний
• Поддержка моторного привода - возможность модернизации системы для дистанционного управления
• Готовность к интеграции в комплексные решения ARMAT - легко сочетается с другими аппаратами серии для построения иерархической защиты
• Долгий срок службы (15 лет) - снижает частоту замены и затраты на обслуживание

Ограничения применения

• Не подходит для открытых помещений - степень защиты IP20 не защищает от влаги и пыли
• Нельзя устанавливать на DIN-рейку - требует специальной монтажной платы
• Отсутствие вспомогательных контактов - невозможно получить сигналы “вкл/выкл” или состояние отключения для SCADA-систем
• Настройка защиты от перегрузки возможна лишь в диапазоне 6250–12500 А - нельзя использовать для нагрузок ниже 6250 А
• Не предназначен для частых операций включения/отключения - рассчитан на защиту, а не на управление

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с суммарной нагрузкой около 1200 А
• Защита главного силового щита на заводе по производству стали или пластиковых изделий
• Щитовая система на логистическом терминале с большим количеством насосов, конвейеров и компрессоров
• Фидеры от трансформаторной подстанции к распределительному щиту с током более 1000 А

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала автомата - для 1250 А нужны медные кабели сечением не менее 2×185 мм2
• При настройке расцепителя учитывайте реальные рабочие токи оборудования - не стоит выставлять порог близкий к максимуму, если нагрузка стабильно ниже 8000 А
• Обязательно используйте изоляторы и защитные крышки при работе рядом с токоведущими частями
• Если нужен сигнал состояния - выбирайте другую модель с вспомогательными контактами или добавьте внешнее реле
• Для систем с частыми отключениями - предусмотрите резервное питание для моторного привода, если он будет использоваться
