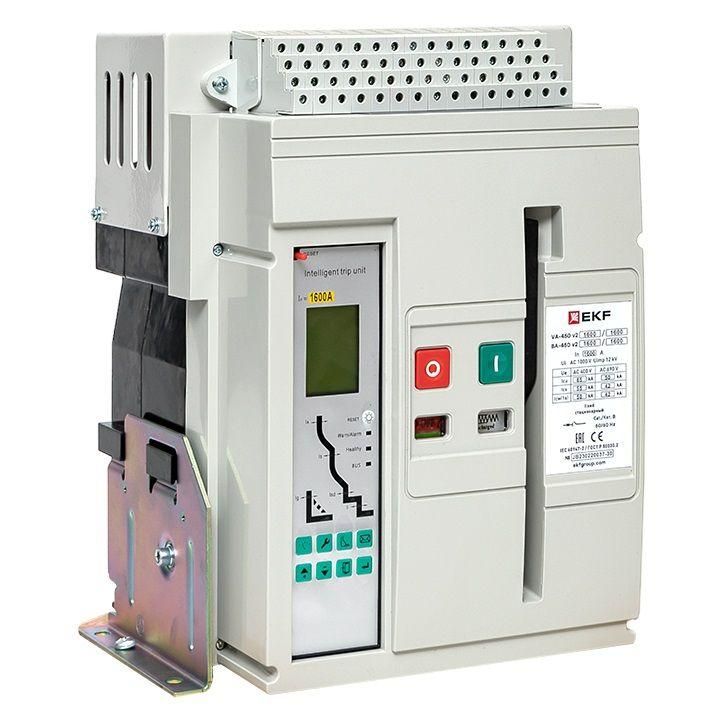

Выключатель автоматический ВА-450 1600/630А 3P 65кА стационарный v2 | mccb450-1600-630-v2 EKF

Автоматический выключатель ВА-450 стационарный от EKF с номинальным током 630 А и отключающей способностью 65 кА предназначен для защиты трёхфазных сетей до 690 В от перегрузок, коротких замыканий и замыканий на землю. Устройство используется в качестве вводного автомата в ГРЩ, ЩС и на низкой стороне трансформаторных подстанций.

Назначение и область применения

Выключатель ВА-450 стационарный применяется в промышленных и коммерческих объектах для защиты силовых цепей. Он обеспечивает безопасную работу в системах с высокими токами короткого замыкания - например, в главных распределительных щитах (ГРЩ), сборных щитах (ЩС), на входе в трансформаторные подстанции 10/0,4 кВ. Также подходит для защиты электродвигателей, отходящих линий и в схемах АВР (автоматическое включение резерва) с секционированием или без него.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Отключающая способность: 65 кА
• Номинальное напряжение: 400–690 В, 50 Гц
• Конструкция: стационарная - устанавливается жестко в шкаф, не имеет выдвижной рамы
• Диапазон настройки теплового расцепителя: 252–630 А
• Диапазон срабатывания электромагнитного расцепителя: 630–25 000 А
• Тип управления: рычажковый - удобен для ручного включения/выключения
• Защита от замыканий на землю: да - встроенный дифференциальный модуль
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Подключение: болтовое - провода фиксируются гайками на клеммах
• Количество нормально открытых (НО) контактов: 2 - для сигнализации состояния (вкл./выкл.)

Совместимость и монтаж

Выключатель ВА-450 стационарный монтируется в шкафы и панели с жёстким креплением. Для установки требуется свободное пространство вокруг корпуса для теплоотвода и обслуживания. Подключение выполняется через болты - необходимо соблюдать момент затяжки, указанный в руководстве. Кабельные вводы должны соответствовать сечению, допустимому для 630 А (обычно 2×185 мм2 медный). Учитывайте посадочные размеры: устройство требует монтажа на DIN-рейку или специальные кронштейны, совместимые с конструкцией ВА-450. Не рекомендуется использовать в условиях вибрации выше класса 1 по GOST 17516.

Безопасность и стандарты

Выключатель ВА-450 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита от замыканий на землю реализована в соответствии с нормами для систем TN-S и TT. IP30 обеспечивает базовую механическую защиту, но не предохраняет от брызг и влаги - для работы в сырых помещениях необходима дополнительная оболочка или герметизация шкафа.

Преимущества

• Высокая отключающая способность (65 кА) позволяет применять устройство даже в крупных промышленных объектах с мощными источниками питания
• Широкий диапазон настройки тока перегрузки (252–630 А) даёт точную адаптацию под нагрузку двигателя или группы потребителей
• Встроенная защита от замыканий на землю снижает риск поражения током и повреждений изоляции
• Рычажковый механизм обеспечивает надёжное визуальное определение положения (включен/выключен)
• Два НО контакта позволяют легко интегрировать сигнал состояния в системы АСУ ТП или сигнализации

Ограничения применения

• Не предназначен для мобильного или выдвижного монтажа - только стационарная установка
• IP30 не обеспечивает защиту от влаги - запрещено использование во влажных, пыльных или наружных условиях без дополнительной защиты шкафа
• Максимальный ток 630 А - не подходит для цепей выше этого значения (для больших токов нужен ВА-450 на 1600 А или выше)
• Требуется регулярная проверка момента затяжки болтов - ослабление может вызвать нагрев и отказ
• Не имеет функции дистанционного управления - управление только ручное

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ
• Защита питающей линии к группе насосов или компрессоров в системе водоснабжения
• Секционирующий автомат в схеме АВР двух источников питания
• Вводной аппарат в ЩС торгового центра с несколькими отходящими линиями

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки болтов - это критично для долговечности контактов
• Используйте термочувствительные этикетки или индикаторы температуры на клеммах для раннего выявления перегрева
• Настройку тока срабатывания перегрузки делайте после замера реальной рабочей нагрузки - не ориентируйтесь только на номинал оборудования
• Для систем с частыми пусками двигателей убедитесь, что время срабатывания расцепителя не слишком мало - возможны ложные отключения
• Замена или диагностика устройства возможна только при отключении всей цепи - не используйте в аварийных схемах без резервного питания
