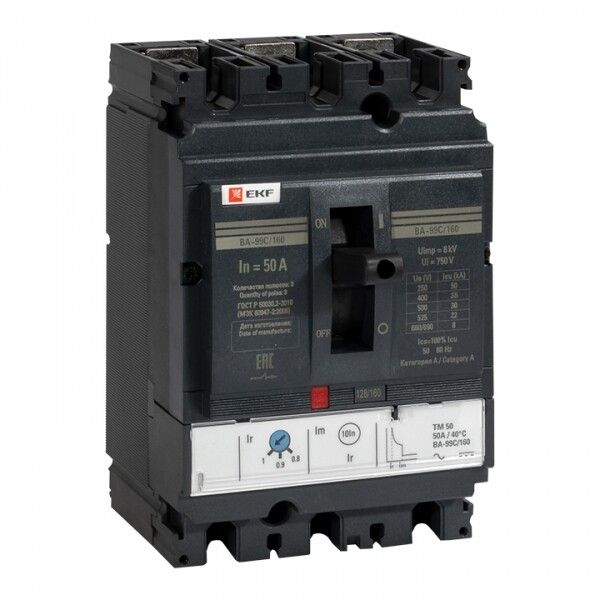

Автоматический выключатель ВА-99C (Compact NS) 160/50А 3P 36кА EKF PROxima | mccb99C-160-50

Автоматический выключатель ВА-99C (Compact NS) 160/50А 3P 36кА от EKF - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Модель из серии PROxima выполнена в компактном литом корпусе, рассчитана на работу в сложных условиях и совместима со шинными системами. Артикул mccb99c-160-50 соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель ВА-99C предназначен для редких операций включения и отключения нагрузки в нормальном режиме, а также для аварийной защиты цепей от токов перегрузки и короткого замыкания. Применяется в промышленных электроустановках: распределительных щитах, панелях управления, на участках с высокими токами короткого замыкания - например, на входе в цеховые линии, у станков, насосных групп, конвейеров.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 36 кА
• Частота: 50 Гц
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон настройки защиты от перегрузки: 40–50 А
• Диапазон регулировки защиты от короткого замыкания: 500 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 C до +55 C)
• Способ подключения: болтовое, шинное (на DIN-рейку через специальные шины)
• Монтаж: на монтажную плату (не на DIN-рейку)
• Индикатор отключения: есть (визуальное определение положения)
• Указатель расцепления: есть (показывает причину отключения - перегрузка или КЗ)
• Привод: ручной рычаг, с возможностью установки моторного привода
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C устанавливается исключительно на монтажную плату - не на DIN-рейку. Подключение осуществляется через шинные системы с болтовым зажимом. Для сборки щита требуется подготовка площадки с фиксацией винтами. Устройство можно располагать плотно рядом с другими аппаратами - не требует воздушного зазора между соседними модулями. Моторный привод (в комплекте) позволяет удалённо управлять включением/отключением, что удобно для автоматизированных систем.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2-2010 и МЭК 60947-2-2006 - международным требованиям к автоматическим выключателям. Наличие указателя расцепления и индикатора состояния снижает риск ошибок при обслуживании. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для сетей с большими токами КЗ
• Токоограничивающий эффект - снижает ударные токи при КЗ, защищает оборудование
• Устойчивость к коммутационным помехам и грозовым перенапряжениям
• Возможность точной настройки порогов защиты (40–50 А для перегрузки, 500 А для КЗ)
• Компактность и возможность плотной укладки в щите
• Долгий срок службы и гарантия 7 лет

Ограничения применения

• Не предназначен для частых включений - не используется как обычный рубильник
• IP30 - нельзя использовать вне закрытых щитов, особенно в сырых или пыльных средах
• Только шинное подключение; не поддерживает кабельное подключение напрямую
• Монтаж только на монтажную плату - не совместим с типичными DIN-рейками
• Не имеет встроенных контактов - не выполняет функции переключения или сигнализации

Примеры использования

• Главный ввод в промышленный распределительный щит с мощностью до 40 кВт
• Защита группы станков на линии производства
• Щиты управления насосными станциями в холодных регионах (благодаря UHL3)
• Системы с автоматическим управлением - при подключении моторного привода

Практические советы

• При проектировании щита учтите, что ВА-99C требует места для крепления на плате - не используйте стандартные рейки
• Настройка тока перегрузки должна соответствовать реальной нагрузке - не превышайте 50 А
• Для работы при минусовых температурах проверьте целостность изоляции перед запуском
• Проверяйте затяжку болтов при первом включении и после 10–20 циклов - допускается ослабление
• Если нужна защита от влаги - устанавливайте выключатель внутри щита с классом IP54+
• Артикул mccb99c-160-50 - единственный вариант этой модели с 50 А и 36 кА; другие варианты серии имеют другой номинал
