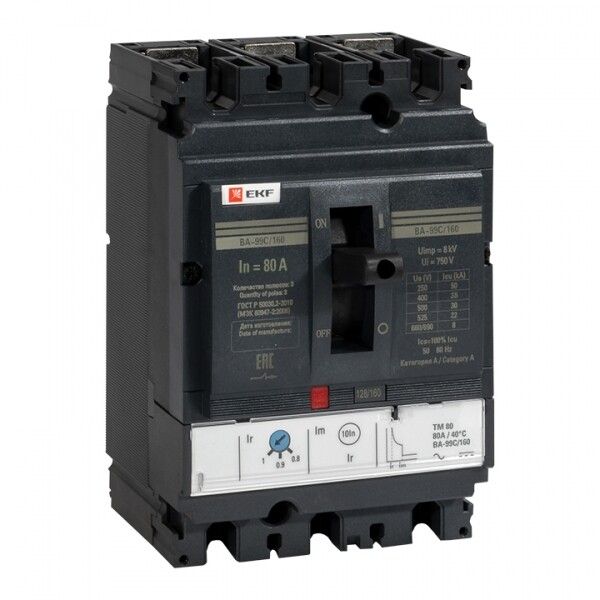

Автоматический выключатель ВА-99C (Compact NS) 160/80А 3P 36кА EKF PROxima | mccb99C-160-80

Автоматический выключатель трехполюсный 160/80А 3P 36кА ВА-99C Compact NS от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений нагрузки. Модель из серии PROxima подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА-99C Compact NS используется для защиты силовых цепей переменного тока напряжением до 415 В. Он защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Применяется в системах питания станков, конвейеров, насосов, вентиляционных установок и других промышленных потребителей. Подходит для использования в распределительных щитах жилых, офисных и производственных зданий.

Технические характеристики

• Тип: трёхполюсный (3P)
• Номинальный ток: 80 А
• Максимальная коммутационная способность: 36 кА
• Рабочее напряжение: до 415 В AC
• Категория применения: B (защита от перегрузок и КЗ)
• Степень защиты: IP20 (при установленной крышке щита)
• Условия эксплуатации: температура от -25C до +60C

Совместимость и монтаж

Автоматический выключатель ВА-99C Compact NS устанавливается на DIN-рейку шириной 35 мм, совместим со стандартными распределительными щитами. Конструкция позволяет монтировать устройства плотно друг к другу без требуемых зазоров между корпусами - это экономит место в шкафу. Подключение проводов осуществляется через верхние и нижние клеммы с моментом затяжки 2–2,5 Нм. Для надёжного контакта рекомендуется использовать медные многожильные провода сечением до 50 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает высокую степень безопасности благодаря исключительному токоограничению - снижает энергию, проходящую через цепь при КЗ, что минимизирует риск возгорания и повреждения соседних компонентов. Устройство не создаёт радиопомех и работает стабильно даже при наличии импульсных помех и грозовых перенапряжений.

Преимущества

• Высокая коммутационная способность (36 кА) - подходит для сетей с большими токами КЗ
• Экономия места: возможность установки вплотную без зазоров
• Исключительное токоограничение - снижает механические и тепловые нагрузки на сеть
• Устойчивость к электромагнитным помехам - надёжна в условиях сложной электроники
• Поддерживает работу с микропроцессорными расцепителями - готов к модернизации системы защиты

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является устройством управления, а лишь защитным
• Не имеет встроенной дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рассчитан на использование вне помещений без дополнительной защиты корпуса
• Не применяется в цепях постоянного тока

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 50 кВт
• Щитовая распределительной станции на заводе с несколькими двигателями
• Центральный автомат в распределительном щите торгового центра
• Линия питания группы станков с ЧПУ

Практические советы

• Выбирая автоматический выключатель ВА-99C Compact NS, проверьте соответствие номинала (80 А) расчетному току нагрузки с запасом 10–20%
• При установке в плотный щит соблюдайте порядок: сначала фиксируйте устройство на рейке, затем подключайте провода - чтобы не деформировать корпус
• Для долговечности используйте качественные кабели и правильно затягивайте клеммы - недостаточный момент вызывает нагрев, избыточный - повреждает контакт
• Если планируете дальнейшую автоматизацию - учтите, что модель совместима с внешними расцепителями, но не имеет встроенного цифрового интерфейса
• Артикул mccb99c-160-80 указывает на серию PROxima - все изделия этой серии имеют одинаковый форм-фактор и крепление, что упрощает замену и обслуживание
